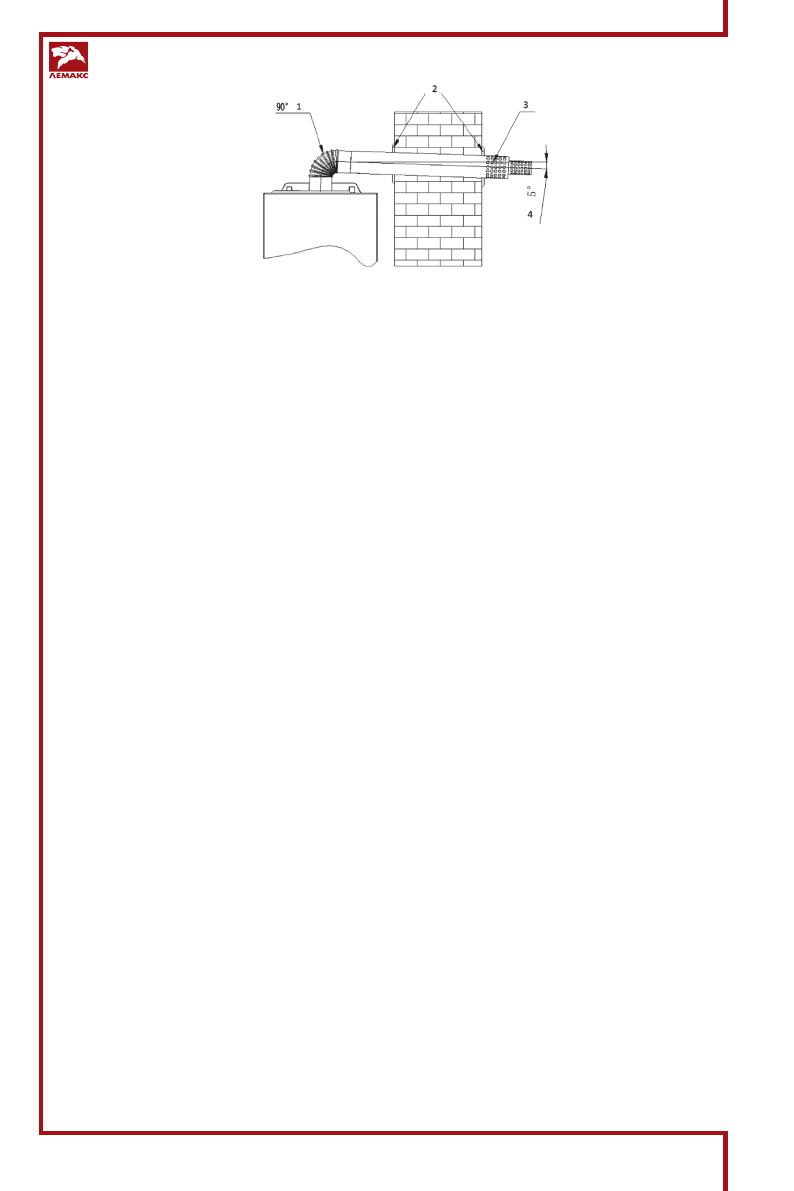

Рис. 12.

1  –  90° патрубок;

2  –  фланец трубы дымоотвода;

3  –  труба дымоотвода;

4  –  уклон 2

-3

°.

Этапы установки:

-  при прохождении дымохода через стену помещения необходимо следить, чтобы вса

-

сывающие отверстия были свободны;

-  на трубу дымоотвода с внутренней и внешней стороны надеть фланцы, чтобы герме

-

тизировать зазор между трубой дымоотвода и стеной здания;

-  следует обеспечить уплотнение в местах соединения трубы дымоотвода с одним кон

-

цом 90° патрубка, соединение гнезда котла с другим концом этого соединения;

-  на месте соединения 90° патрубка и трубы дымоотвода наклеивают уплотнительную

ленту.

4.10.2. Установка удлиненной трубы дымоотвода

В зависимости от фактического места установки котла может возникнуть ситуация, когда

длины трубы дымоотвода будет недостаточно для монтажа, тогда, основываясь на фак

-

тической потребности, необходимо заказать удлиненную трубу дымоотвода и патрубки:

смотри рис. 13.

Этапы установки:

-  пропустите трубу дымоотвода через отверстие в стене за пределы помещения, про

-

следите, чтобы стена не блокировала всасывающие отверстия трубы дымоотвода;

-  на трубу дымоотвода с внутренней и внешней стороны надеть фланцы, чтобы герме

-

тизировать зазор между трубой дымоотвода и стеной здания;

-  правильно соедините удлиненную трубу дымоотвода и патрубок;

-  один конец 90° патрубка соедините с трубой дымоотвода, другой конец соедините с

гнездом устройства, при этом соединения обеспечьте надежным уплотнением;

-  на  места  соединения  трубы  дымоотвода  и  патрубков  нак лейте  уплотнительную

ленту.
