20

Start В. 1.02

Котел не имеет средств грозозащиты. При необходимости замены предохранителей ис

-

пользуйте быстродействующие плавкие предохранители 2 А.

Для  правильной  и  безопасной  работы  котел  должен  быть  ОБЯЗАТЕЛЬНО  надежно  за

-

землён.

Питание  осуществляется  от  сети  220  В,  50  Гц  (L,  N  +  РЕ)  с  соблюдением  фазировки  и

заземляющим проводником. При необходимости замены кабеля электропитания обра

-

щайтесь к квалифицированному специалисту.

Заземляющий провод (желтый или зеленый) должен иметь большую длину, чем фазный

провод или нейтраль.

Запрещается использовать для заземления трубопроводы теплоносителя, воды и

газа, а также батареи отопления!

ВНИМАНИЕ! Рекомендуется выполнить подключение котла к электросети через

грозозащиту и быстродействующий стабилизатор напряжения для обеспечения

устойчивой и бесперебойной работы, а также предотвращения выхода котла из

строя в результате скачков напряжения в сети. Заземление обязательно!

Изготовитель  не  несет  ответственности  за  неполадки,  вызванные  несоблюдени-

ем выше перечисленных требований. Любые действия, не соответствующие вы-

шеприведенным  в  руководстве  по  установке,  не  только  могут  вывести  котел  из

строя, но и создать опасность для жизни!

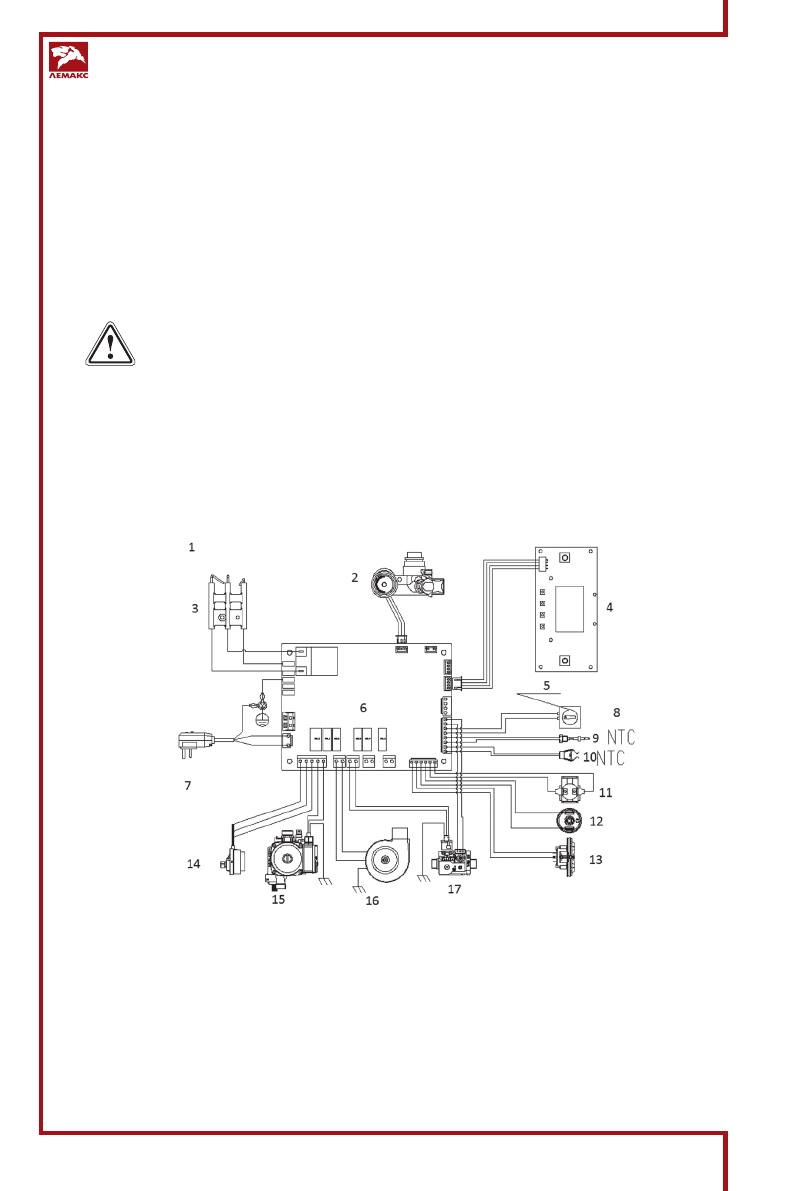

4.8.  Схема внешних подключений

Рис. 11.

1  –  схематическое изображение

соединений газового отопительного

котла;

2  –  датчик расхода;

3  –  электрод розжига;

4  –  дисплей;

5  –  комнатный термостат (при отсутствии

термостата установлен шунт);

6  –  плата электронная;

7  –  кабель питания;

8  –  внутренний термостат;

9  –  датчик температуры ГВС;

10  –  датчик температуры отопления;

11  –  термостат:

12  –  реле водяного давления;

13  –  прессостат;

14  –  трехходовой клапан;

15  –  насос;

16  –  вентилятор;

17  –  газовый клапан.
