В цепи питания платы управления установлен плавкий предохранитель на
3.15А (F3.15L250V).

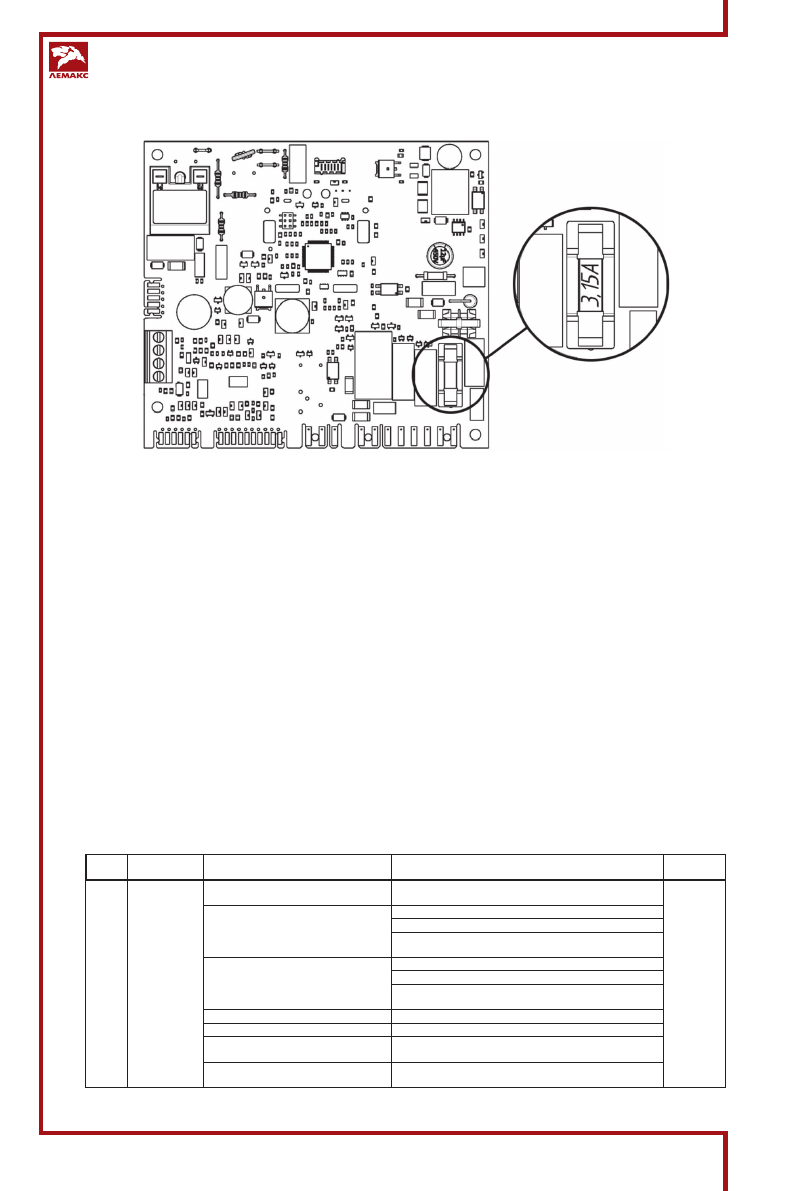

Рис. 13. Расположение предохранителя
10. СООБЩЕНИЯ ОБ ОШИБКАХ
ЖК-дисплей так же используется с целью отображения типа неисправности. В
случае возникновения неисправности высвечивается соответствующий код ошибки
(в мигающем состоянии), а так же символ «Reset».
В случае, если высветился код неисправности, а символ отсутствует, то следу-
ет произвести отключение котла от сети и обратиться в сервисную службу. Ошибка
будет сброшена автоматически после устранения неисправности. Перечень воз-
можных кодов неисправностей приведен в таблице 6.
Для осуществления сброса ошибки котла необходимо нажать кнопку «Reset»
(Таблица 4) на 3 сек.
При повторных отображениях данной неисправности обратитесь в обслужива-
ющую организацию.
Таблица 7.
Код
Описание
Причина
Устранение
Механизм
сброса
Е1
Отсутствие
пламени
Отсутствие газа/Низкое давление
газа
Проверить наличие/давление газа в сети
ручной
Нарушение работы электрода
ионизации
Очистить электрод
Проверить кабель электрода
Проверить зазор между электродом и горелкой
(3+-1)
Нарушение работы электрода
розжига
Очистить электрод
Проверить кабель электрода
Проверить зазор между электродом и горелкой
(5+-1)
Неисправность регулятора газа
Заменить регулятор газа
Засорена секция газовой горелки
Очистить секцию горелки
Неисправность трансформатора
розжига
Заменить плату управления
Нарушены электрические цепи и/
или контакты регулятора газа
Восстановить электрические цепи и/или контакты
регулятора газа
