24

Prime-V v2.6

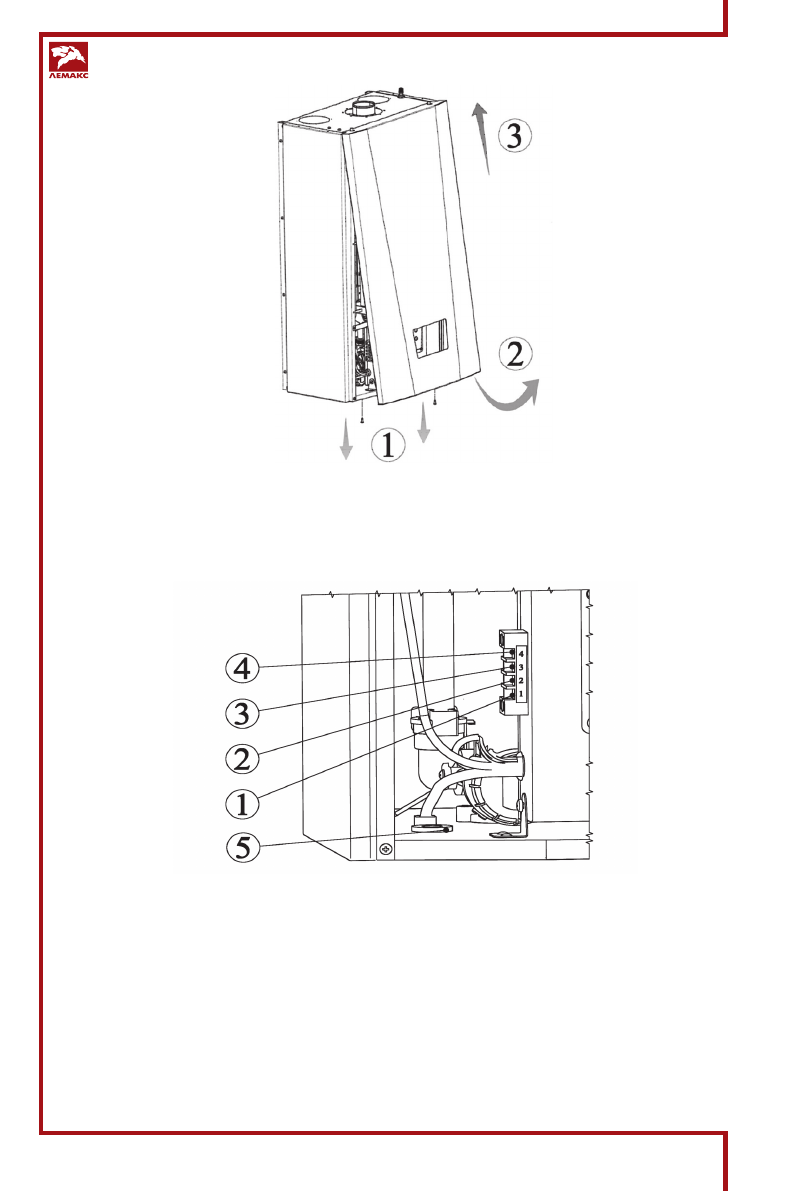

Рис. 10. Снятие лицевой крышки

Рис. 11. Подключение дополнительных устройств

1 –  откру тить два винта в нижней части котла,

которые фиксируют лицевую крышк у;

2 –  слегка потяну ть нижнюю часть лицевой крышки

на себя;

3 –  приподнять её, при этом придерживая за

верхний край.

8.3.  Подсоединение ОТ устройства

–  удалите перемычку меж ду клеммами 1 и 2 (рисунок 11);
–  проденьте  двухпроводной  кабель,  идущий  от  выносной  панели,  через  про-

ходную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 12);

–  подключение к выносной панели производить согласно инструкции к вынос-

ной панели.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 25 м.
