11. НАСТРОЙКА ГАЗОВОГО КЛАПАНА
ВНИМАНИЕ!
Котел должен быть подключен к соответствующей по мощности системе ото-
пления/утилизации тепла.
Котел должен быть оснащен соответствующей системой дымоотведения.
– Подключить котел к питающей газовой сети.
– Подключить котел к питающей электрической сети.
– Подключить манометр к точке измерения (штуцер А) на газовом клапане для
контроля давления питающей сети (Давление входящее).
Значение входящего давления при работе котла на максимальной мощности
должно соответствовать 2000 Па.
ВА ЖНО!
Стабильная работа котла обеспечивается в диапазоне входящих давлений
газа от 600 Па до 2500 Па, однако, при этом значения минимальной и макси-
мальной мощности могут отличаться от номинальной.
Клапан SIT 848 Sigma является газовым регулятором с соотношением давле-
ния воздух/газ 1:1. Клапан оснащен двумя автоматическими запорными клапанами
и схемой пропорциональной модуляции давления газа в зависимости от управляю-
щего пневматического сигнала вентилятора.
11.1. Настройка работы на максимальной мощности
Проверить содержание СО
2
в дымоотводящем патрубке при работе котла на мак-
симальной мощности. Значение должно соответствовать данным в таблице 7.1.
Если значения СО
2
отличаются более чем на 0,2% от указанных в таблице 7.1,
то необходимо произвести регулировку винтом В (рис. 14) на газовом клапане.

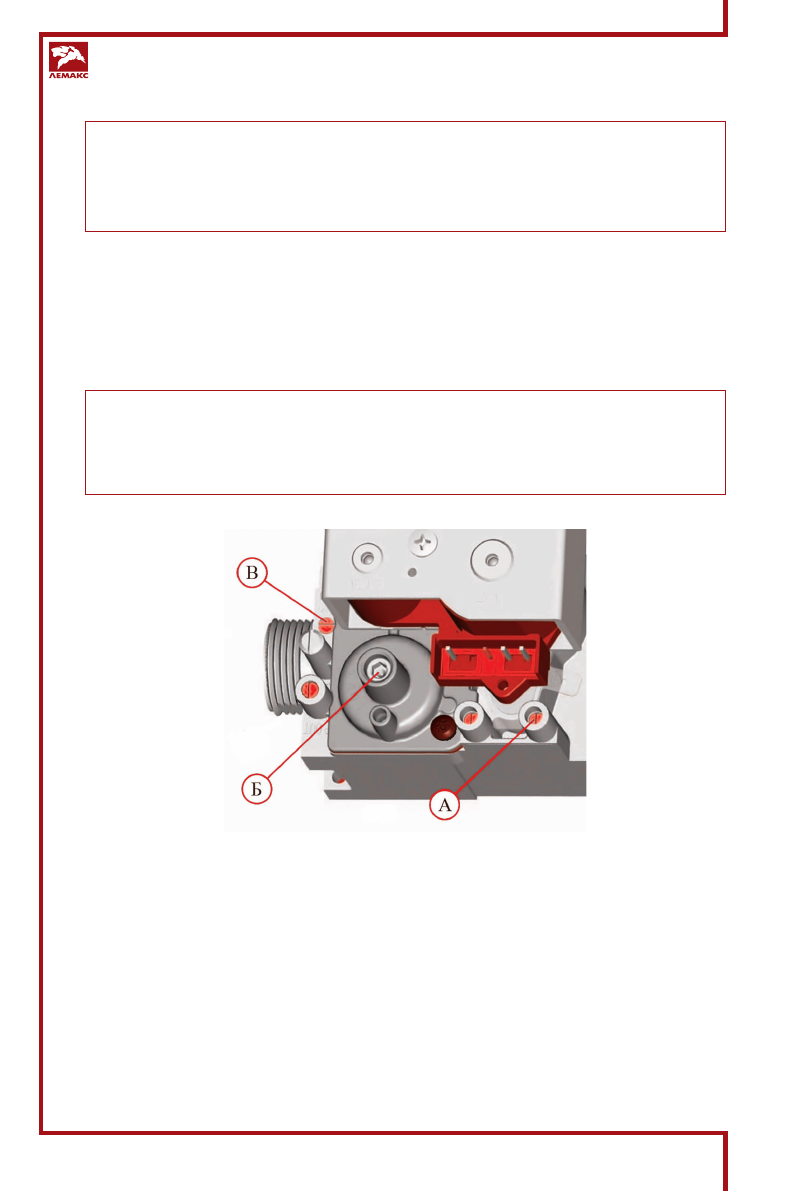

Рис. 14. Регулятор газа Sit 848 Sigma
