ТЕХНИЧЕСКОЕ ОПИСАНИЕ

3.1.  Общее описание

Основой  котла  является  скоростной  теплообменник,  выполненный  из  стальных  оре-
бренных труб. Спиральное оребрение выполнено методом сварки токами высокой ча-
стоты. Водотрубная конструкция обеспечивает высокую прочность и эффективность.

В нижней части котла установлено газогорелочное устройство с установленным ита-
льянским газовыми клапанами SIT и горелочными трубами Polidoro.

Корпус котла имеет стальную декоративную обшивку, под которой находится камера
сгорания с теплоизоляцией, препятствующая потерям тепла.

В верхней части котла установлена панель управления с ЖК дисплеем и встроенной
погодозависимой автоматикой.

Встроенные элементы безопасности автоматически блокируют работу котла:
–  при погасании пламени;
–  при превышении температуры теплоносителя свыше 105°С;
–  при отсутствии тяги;
–  при обратной тяге;
–  при повышении и понижении давления теплоносителя в КО.

3.2.  Конструкция котла

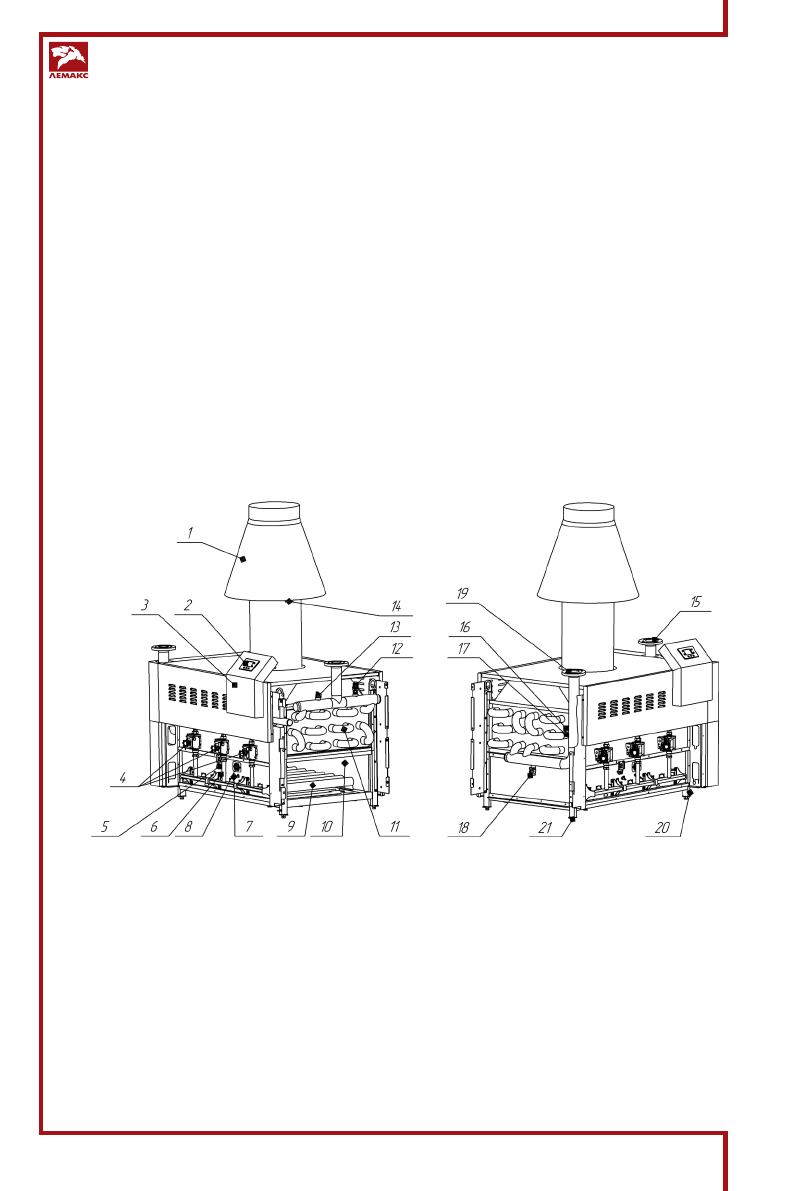

Рис. 1. Основные части котла

1.  Стабилизатор тяги;
2.  ПУ с ЖК-дисплеем;
3.  Блок электроники;
4.  Газовый клапан SIT;
5.  Термореле;
6.  Электрод розжига;
7.  Электрод ионизации;
8.   Смотровое окно;
9.  Горелка Polidoro;
10.  Теплоизоляция;
11.  Теплообменник;

12.  Клапан аварийного сброса
теплоносителя;
13.  Датчик давления;
14.  Реле контроля обратной тяги;
15.  Возврат воды из СО;
16.  Датчик перегрева;
17.  Датчик температуры;
18.  Кран слива;
19.  Подача воды в СО;
20.  Шпилька заземления;
21.  Опора регулируемая.
