СООБЩЕНИЯ ОБ ОШИБКАХ
ЖК-дисплей, также используется в системе
диагностики ошибок с целью отображения
неисправного состояния. В случае возник-
новения неисправности высвечивается соот-
ветствующий код ошибки(в мигающем состо-
янии), а также символ .
В случае, если высветился код неисправно-
сти, а символ отсутствует, ошибка будет
сброшена автоматически после устранения
неисправности. Перечень возможных кодов неисправностей приведен в таблице 5.
Для осуществления сброса ошибки котла нажмите кнопку
(таб. 2) на 3 сек. При по-
вторных отображениях данной неисправности обратитесь в обслуживающую организацию.
ВНИМАНИЕ:
Можно осуществить только 5 последовательных попыток сброса котла, за-
тем котел блокируется.
Таблица 5
Код Описание неисправности
Механизм сброса
Е01 отсутствие пламени
Ручной
Е02 перегрев
Ручной
Е03 нарушение тяги
Ручной
Е04 низкое давление в КО
Авто
Е05 авария датчика температуры КО
Авто
Е06 авария датчика температуры ГВС
Авто
Е07 обрыв в цепи модулятора
Авто
Е08 заморозка контура
Авто
Е09 авария датчика температуры уличного
Авто
Е12 аппаратная неисправность контроллера
Авто
Е13 нет расхода в КО
Ручной
Е14 высокое давление в КО
Авто
10. НАСТРОЙКА ГАЗОВОГО КЛАПАНА
Подключить котел к контуру утилизации тепла, соответствующий мощности испытуе-
мого котла.
Подключить дымоотводящий патрубок к газоотводящему тракту котла. Обеспечить
разряжение в дымоходе в допустимых пределах (см. таблицу 1).
Подключить котел к питающей газовой сети.
Подключить котел к питающей электрической сети.
– подключить манометр к точке измерения (штуцер) (2) на газовом клапане для кон-
троля давления питающей сети (Давление входящее). Значение входящего дав-
ления при номинальном расходе на горелке должно соответствовать значениям,
которые указанны в таблице 1.
– подключите манометр в точку измерения (штуцер) (1) на газовом клапане;
– если установлен защитный колпачок на модуляторе – снимите его. По окончании
настройки установите его обратно.
ВА ЖНО!
Стабильная работа котла обеспечивается в диапазоне входящих давлений
газа от 600 Па до 2500 Па, однако, при этом значения минимальной и макси-
мальной мощности могут отличаться от номинального.

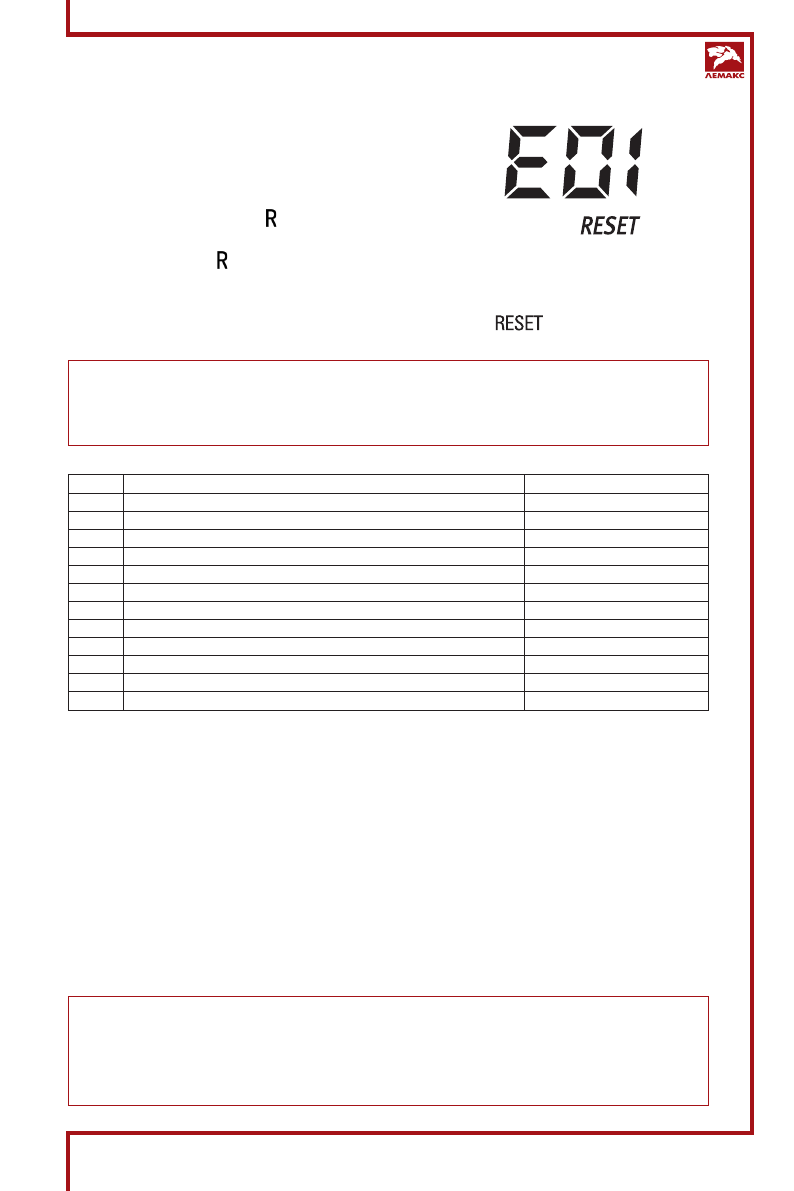

Рис. 8. Индикация неисправности
Содержание
- 4 ОБЩИЕ ПОЛОЖЕНИЯ; означает, что приведена важная информация без
- 5 КОМПЛЕКТНОСТЬ; ством по эксплуатации.
- 6 ТЕХНИЧЕСКОЕ ОПИСАНИЕ
- 7 Таблица 1; Наименование параметра; мм
- 8 Габаритные и присоединительные размеры
- 9 – содержание растворенного кислорода – 20 мкг/дм
- 10 МОНТАЖ КОТЛА; же на вспомогательное оборудование согласно проекту котельной
- 12 РЕКОМЕНДУЕМАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА; с независимым котловым контуром
- 13 ПУСК КОТЛА; – проверить наличие тяги
- 14 Нажимая кнопку; Таблица 3; Регулирование температуры в помещении; Регулирование температуры горячей санитарной воды; или
- 15 НАСТРОЙКА ПАРАМЕТРОВ КОТЛА; НАСТРОЙК А ПОГОДОЗАВИСИМОЙ АВТОМАТИКИ
- 16 Таблица 4
- 18 ЭЛЕКТРООБОРУДОВАНИЕ; Провода заземления условно не показаны.
- 19 СООБЩЕНИЯ ОБ ОШИБКАХ; Таблица 5; НАСТРОЙКА ГАЗОВОГО КЛАПАНА
- 20 Настройка давления газа при максимальной мощности; в течение 5 сек. для выхода из режима максимальной; Настройка давления газа при минимальной мощности; мерения давления на горелке; Таблица 6; УКАЗАНИЯ ПО УХОДУ
- 21 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; уведомления, не ухудшающие эксплуатационных характеристик.
- 23 ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; Перед отопительным сезоном необходимо:
- 25 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ; Вероятная причина
- 26 ОСОБЫЕ ОТМЕТКИ
- 27 ГАРАНТИЙНЫЕ ТАЛОНЫ
