18
Clever L V1.15
8.
ЭЛЕКТРООБОРУДОВАНИЕ

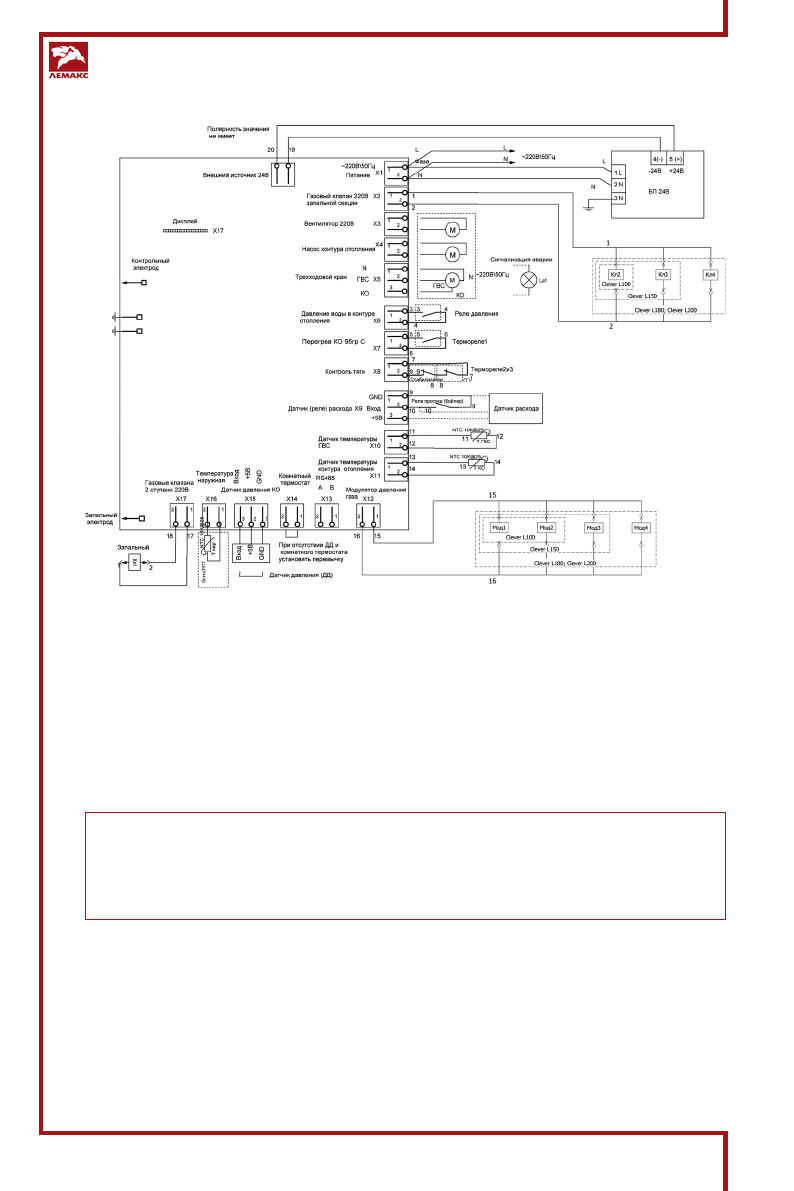

Рис. 7. Схема принципиальная
Провода заземления условно не показаны.
Вентилятор, насос контура отопления, 3-х ходовой клапан, реле протока, комнатный
термостат и датчик внешней температуры подключаются по необходимости.
При отсутствии датчика давления и/или комнатного термостата установить перемыч-
ку на соответствующие клеммы.
Установка реле давления или датчика давления зависит от модификации котла.
ВНИМАНИЕ!
Необходимо соблюдать фазировку подключения питания от питающей элек-
трической сети. (Признаком неправильного подключения является ошибка
определения наличия пламени Е01).
