6

следует стремиться, чтобы они были как можно короче. Не следует проклады-

вать провода датчика в непосредственной близости с проводами питания или

другими проводами. Внимание, для активирования датчика и опции ГВС следует

поступать согласно описанию в п. Расширенные настройки. Установить темпе-

ратуру теплоносителя на бойлер ГВС (50 - 85°C) и выбрать способ измерения

температуры в бойлере ГВС „ti”.

Термостат бойлера ГВС (клеммы Tzas - касается только котлов EKCO.LN2 и

EKCO.L2)

 – сигнальный вход с наружного термостата бойлера ГВС. Замкнутые

клеммы Tzas переключают работу на нагрев бойлера. Внимание, для активи-

рования  термостата  и  опции  ГВС  следует  поступать  согласно  описанию  в  п.

Расширенные  настройки.  Установить  температуру  теплоносителя  на  бойлер

ГВС (50 - 85°C) и выбрать способ измерения температуры в бойлере ГВС”tE”.

Трехходовой  кран  (клеммы  ZTD  -  касается  только  котлов  EKCO.LN2  и

EKCO.L2)

  –  компания  Kospel  рекомендует  использовать  кран  VCZMH6000E

с  сервоприводом  VC6013ZZ00.  Управление  краном  осуществляется  подачей

напряжения  220V~  на  коричневый  или  черный  провод  (синий  провод  -  ней-

тральный). Подача питания на коричневый провод приводит к открытию прохода

между входом „AB” и выходом „B”. Подача питания на черный провод приводит

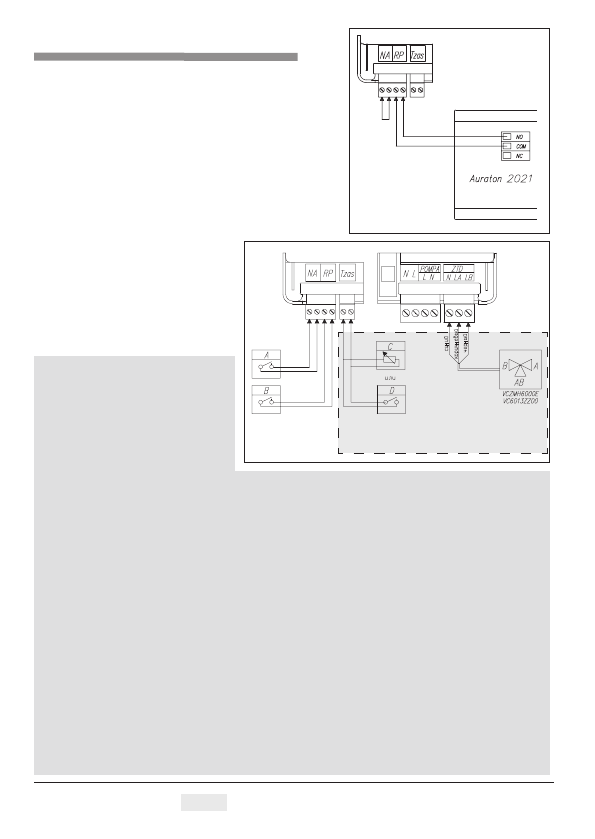

Подключение наружных приборов

черны

й

коричневый

синий

или

2021

касается только котлов EKCO.LN2 и EKCO.L2

касается только котлов EKCO.LN2 и EKCO.L2

ZTD -  место подключения трехходового крана

Tzas -  место  подключения  датчика  температуры  воды  в

бойлере или термостата бойлера

A  -  приоритетный прибор

B  -  комнатный регулятор Auraton 2021

C  -  датчик температуры воды в бойлере (KOSPEL) WE-019/01

D  -  термостат бойлера

RP  -  место подключения комнатного регулятора темпе-

ратуры

NA  -  место подключения приоритетного прибора

Комнатный  регулятор  тем-

пературы (RP) -

 вход сигналь-

ный,  отвечает  за  управление

работой  к отла  зависимо  от

температуры  в  помещении.

Способ подключения описан в

разделе Монтаж, п.7.

Датчик  температуры  воды  в

бойлере  WE-019/01  (клеммы

Tzas - касается только котлов

EKCO.LN2 и EKCO.L2)

 - способ

подключения показан на рисун-

ке.  Если  есть  необходимость

удлинить  провода  датчика,  то
