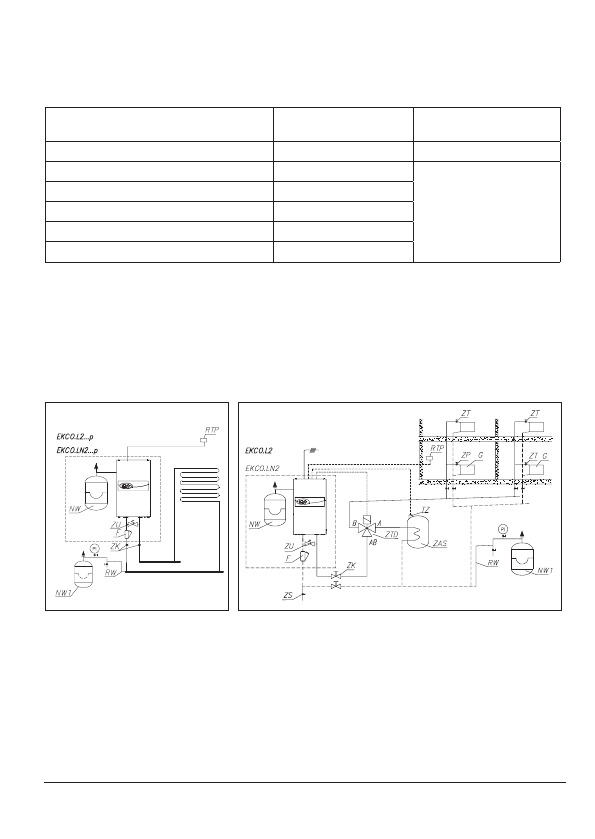

Схемы подключения котлов в отопительную систему.

Котлы EKCO.LN2 и EKCO.LN2...p оснащены 6-ти литровым мембранным рас-

ширительным баком с внутренним давлением 1,5 бар. Емкость используемого

мембранного бака достаточна для следующих объемов отопительной проводки

(при указанных параметрах - температуре теплоносителя и давлении наполне-

ния системы):

Для отопительной проводки большего объема следует установить дополнитель-

ный мембранный бак, подобранный согласно обязывающим нормам.

Температура теплоносителя

(на входе и на выходе)

Объем отопительной

проводки

Давление наполнения

системы

[°C]

[л]

[бар]

85/70

58

1,5

70/55

79

55/45

103

50/40

115

45/35

128

PI  -  манометр

ZK  -  отсечной кран

RW  -  расширительная труба

NW  -  встроенный  расширительный  бак  (касается

котлов EKCO.LN2 и EKCO.LN2...p)

NW1 -  расширительный мембранный бак

ZT  -  термостатический клапан

ZP  -  проходной кран

ZU  -  переливной клапан (baypass) (касается котлов

EKCO.LN2 и EKCO.LN2...p)

F  -  фильтр  с  магнитным  вкладышем  (касается

котлов EKCO.LN2 и EKCO.LN2...p)

G  -  радиатор

RTP  -  комнатный регулятор температуры

ZS  -  спускной кран

ZTD  -  трехходовой кран

ZAS  -  бойлер

TZ  -  датчик WE-019/01 или термостат бойлера

EKCO.L2...p

EKCO.L2
