  RP  -  подключение комнатного регулятора.

 Pump  -  подключение циркуляционного насоса.

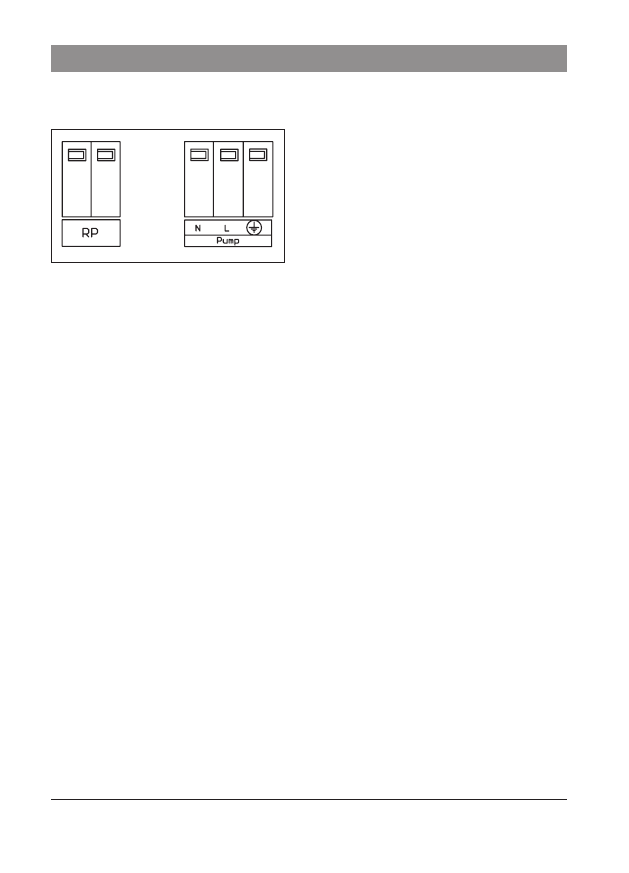

На  рисунке  представлена  плата  панели

управления  котла,  к  которой  можно  под-

ключить дополнительное оборудование.

1.

Комнатный регулятор температуры.

 Контакты термостата подключаются к

клеммам RP. Разомкнутые клеммы сигнализируют котлу, что установленный

уровень температуры в помещении достигнут. В этом случае котел выклю-

чает нагрев. Поступления сигнала с комнатного программатора сигнализи-

руется диодом, расположенным на плате панели управления котла. Диод

загорается при замкнутых клеммах подключения комнатного регулятора.

2.

Насос.

  К  клеммам  „Pump”  следует  подключить  циркуляционный  насос.

Питание на насос подается через реле и предохранитель (1A, инерционный

220В), расположенный на плате панели управления. Состояние включения

насоса сигнализирует включенный диод на плате панели управления.

3.

Конфигурация  режимов  работы  насоса.

  Конфигурация  режимов  осу-

ществляется при помощи мостов. Вставление моста в разъем „Pump mode”

на позиции ON, приводит к установке рабочего режима, при котором насос

работает  постоянно,  независимо  от  сигналов  с  комнатного  регулятора,

подключенного  к  клеммам  RP.  При  отсутствии  моста  насос  работает  в

автоматическом режиме, т.е. выключается каждый раз когда температура в

помещении достигла установленного уровня (разомкнутые клеммы RP).
