5

RU-063A_f.790

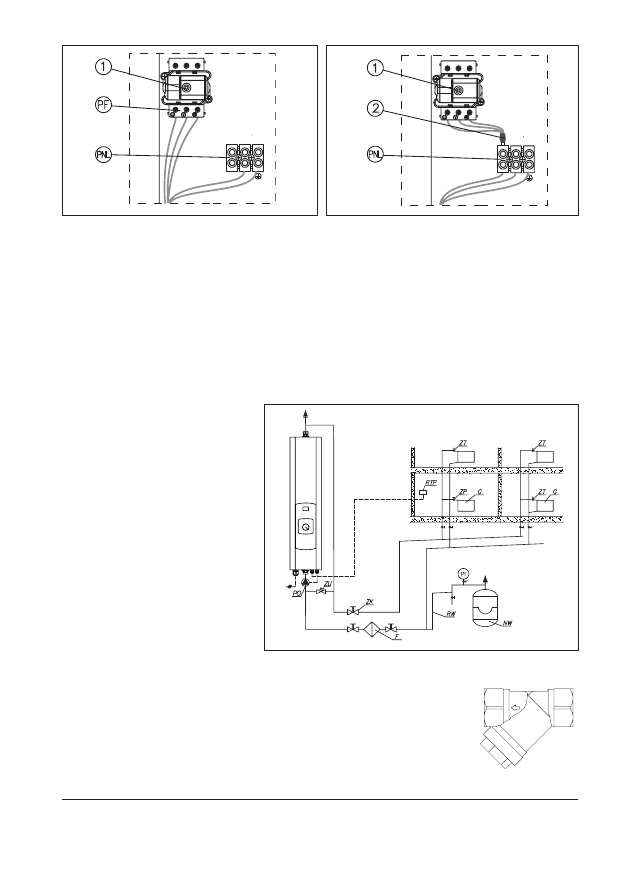

Схемы подключения котлов к отопительной системе

PI  -  манометр

Z K   -  отсечной кран

F  -  фильтр  с  магнитным

вкладышем

  R W   -  расшерительная труба

  NW  -  расшерительный  мем-

бранный бак

Z T   -  т е р м о с т а т и ч е с к и й

клапан

Z P   -  проходной клапан

G  -  радиатор

  RTP  -  регулятор  комнатной

температуры

ZU  -  предохранительный кла-

пан  перепада  давления

(bypass)

PO  -  циркуляционный насос

Фильтр следует установить на возврате из отопительной про-

водки перед входом в котел. Фильтр должен быть установлен

горизонтально с обращенной вниз камерой магнитного вкла-

дыша, направление протока должно соответствовать стрелке

на корпусе фильтра.

Подключение котла к трехфазной электросети.

PNL  -  место  подключения  нейтрального  и

защитного проводов

PF  -  место подключения фазных проводов

[1]  -  ограничитель температуры (для котлов

мощностью  4,  6,кВт  следует  удалить

дополнительные провода [2])

Подключение котла к однофазной электросети

PNL  -  место  подключения  нейтрального  за-

щитного и фазного проводов

[1]  -  oграничитель температуры

[2]  -  дополнительная связка проводов (только

для подключения к однофазной электро-

сети)

L    N

1

L    N

1

2
