B
Вводная колодка для кабеля фазы В
C
Вводная колодка для кабеля фазы С
ТРЕБОВАНИЯ К МОНТАЖУ
И ПУСКОНАЛАДОЧНЫМ РАБОТАМ
Подготовка оборудования
!!! ВНИМАНИЕ !!!
Перед началом монтажа АЭК в отопительную систему
необходимо произвести протяжку ТЭН и проверить надежность
крепления кабелей в АЭК
Установка и порядок подключения АЭК
АЭК крепится к стене через отверстия которые находятся на задней крышке,
выходным патрубком вверх. Не допускается установка группы безопасности над АЭК
(во избежание попадания аварийного сброса теплоносителя на АЭК).

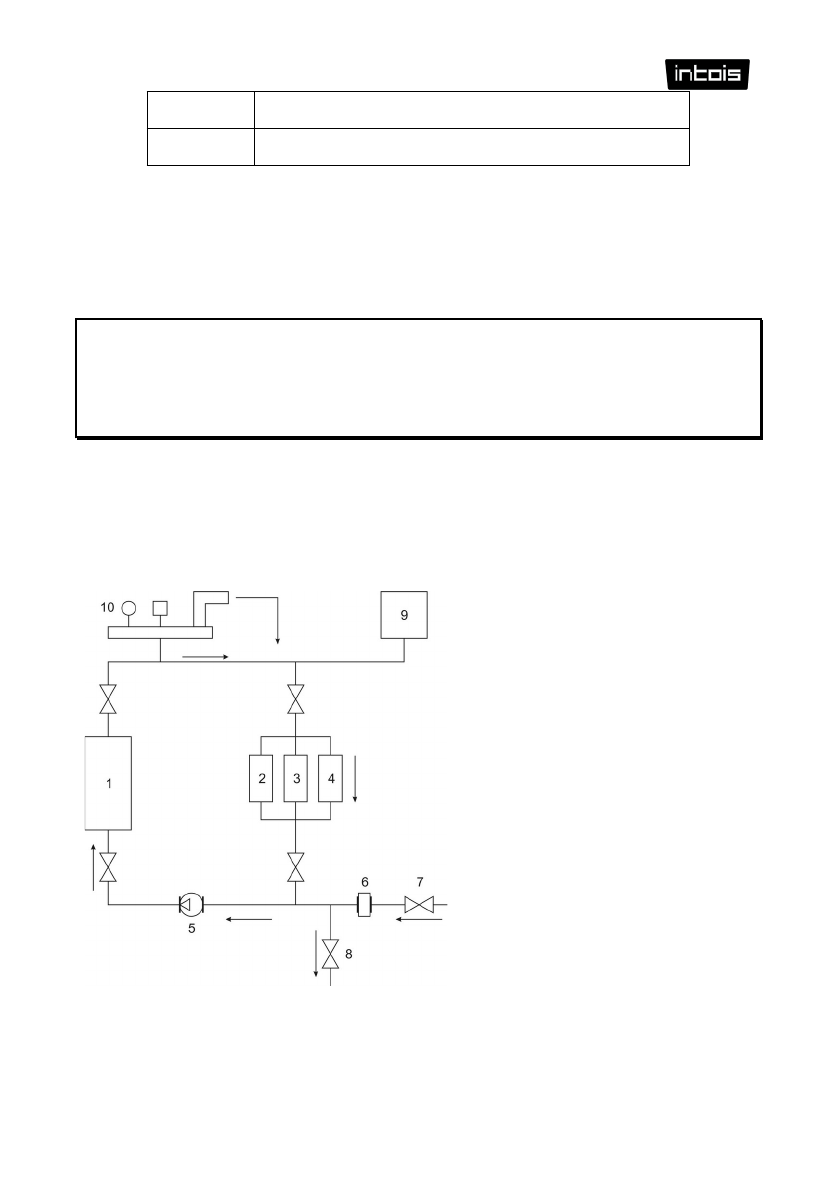

Рекомендуемая схема подключения АЭК к системе теплообеспечения
приведена ниже. (рис. 3)
1.
АЭК
2.
3.4. Теплообменники
(радиаторы)
5.
Циркуляционный насос
6.
Фильтр очистки воды
7.
Кран заполнения системы
8.
Сливной кран
9.
Расширительный бак
10.
Группа безопасности
20
Руководство пользователя
АЭК «INTOIS OPTIMA», «INTOIS OPTIMA H»
