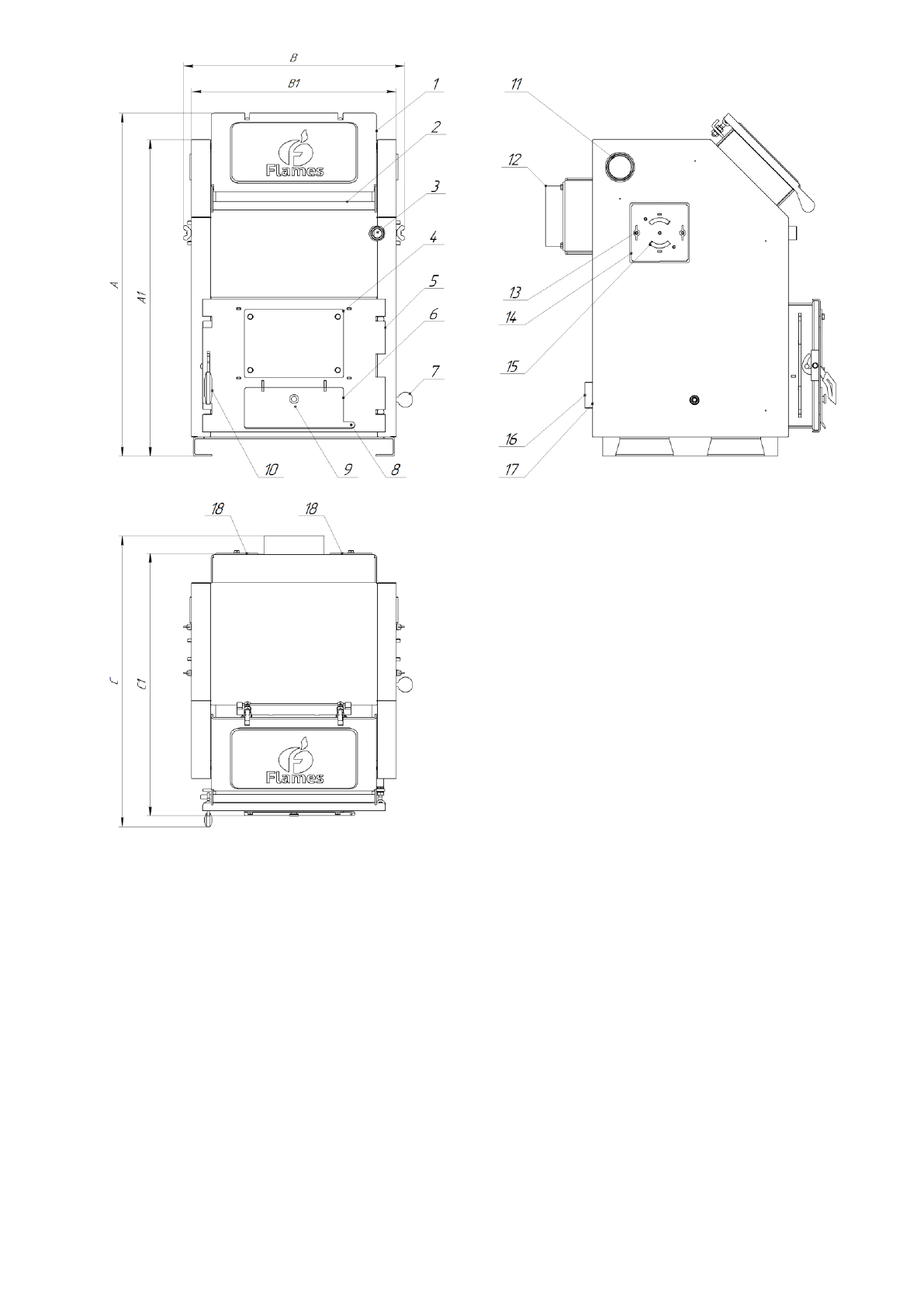

Рисунок

  2

–

Общий  вид  котла

с

горизонтальной

дымовой

трубой

и

основные габаритные размеры

Есо

КОД

1

–

дверь закладки топлива

, 2

–

ручка двери

, 3

–

муфта Ду20 для установки регулятора

горения

,  4

–

заглушка  (место  установки  горелки)

,  5

–

дверь

топки

,  6

–

заслонка

подачи

первичного  воздуха

,  7

–

ручка  шуровки

,  8

–

отверстие  на  заслонке  для  стыковки  тросика

регулятора горения

, 9

–

ручка регулировки положения заслонки подачи первичного воздуха

,

10

–

ручка двери

, 11

–

муфта

Ду50

для подключения

прямой подачи теплоносителя (воды)

,

с

противоположной стороны  аналогичное  подключение  (в  одну из  муфт

возможна  установка

электрического  нагревателя  (ТЭН),

12

–

дымовая  труба  дверца

ревизии

и  укладки  топлива,

13

–

гайка

-

барашек  вторичного  воздуховода,

14

–

вторичный  воздуховод,

15

–

ручка

регулировки  вторичного  воздуха

,  16

–

муфта  Ду50  для  подключения  обратной  подачи

теплоносителя (воды)

, 17

–

муфта

Ду15 для установки крана подачи (слива) теплоносителя

(воды)

,  18

–

заглушка  ревизии  переходной  камеры,  19  –

затворник,  20  –

решетка,  21

-

зольник, 22 –

шуровка

.

В зависимости  от расположения котла  в  котельной шуровку

возможно  смонтировать

с любой боковой

стенки

котла

.
