- 5 -
2
О П И С А Н И Е К О Н С Т Р У К Ц И И
,
П Р И Н Ц И П Р А Б О Т Ы И О С Н О В Н Ы Е
П Р Е И М У Щ Е С Т В А
Котлы имеют современную конструкцию и привлекательный дизайн. Они
изготовлены из высококачественных материалов с использованием специализированного
технологического оборудования для резки металла и его
сварки, современных технологий
окрашивания
и контроля
качества.
Стальной сварной корпус котла выполнен из листовой стали и состоит из топки с
теплосъемником
,
внизу находится
водоохлаждаемая колосниковая решётка (зона Б на
рисунке
1).
Это увеличивает теплоотдачу за счет большей
конвективной поверхности
нагрева,
позволяя
увеличить площади
теплообмена.
Пространство между топкой и кожухом образует рубашку из теплоносителя. Толщина
металла топки –
4,0 мм, кожуха водяной рубашки –
3,0 мм.
Первичный воздух подается через
канал,
расположенный в дверце
топки, и
регулируется
заслонкой
поддувала. Воздух распространяется снизу колосника, обдувая
топливо по
всей площади
соприкосновения
(
зона А на рис. 1
).
Теплообменник разделяет топку на
две камеры, в одной из которых находится
топливо
(
зона В
)
, а в другой
-
камера сгорания
(
зона Г
).
Затворник ограничивает движение
пламени
в зоне
B
и направляет его в нужную сторону. Топливо, находящееся сверху
закладки
,
создает топливный резерв
и по мере прогорания
нижних слоев
опускается,
обеспечивая постоянную подпитку процесса горения
.
Это влияет
на его длительность
.
Также в
зоне
B
на различных этапах горения
создается эффект «колпаковой» печи
:
нагретый горячий воздух поднимается вверх,
отдавая энергию теплоносителю,
и опускается
уже охлажденным,
покидая
зону нагрева.
В зоне Г проходит
основной процесс горения, туда же через форсунки подается
вторичный воздух
для эффективного дожига
летучего составляющего топлива
.
Обеспечивается качественное
перемешивание печных пиролизных газов и разогретого
вторичного воздуха.
После прогорания топлива дымовые газы движутся
по каналу Д и покидают
котел.

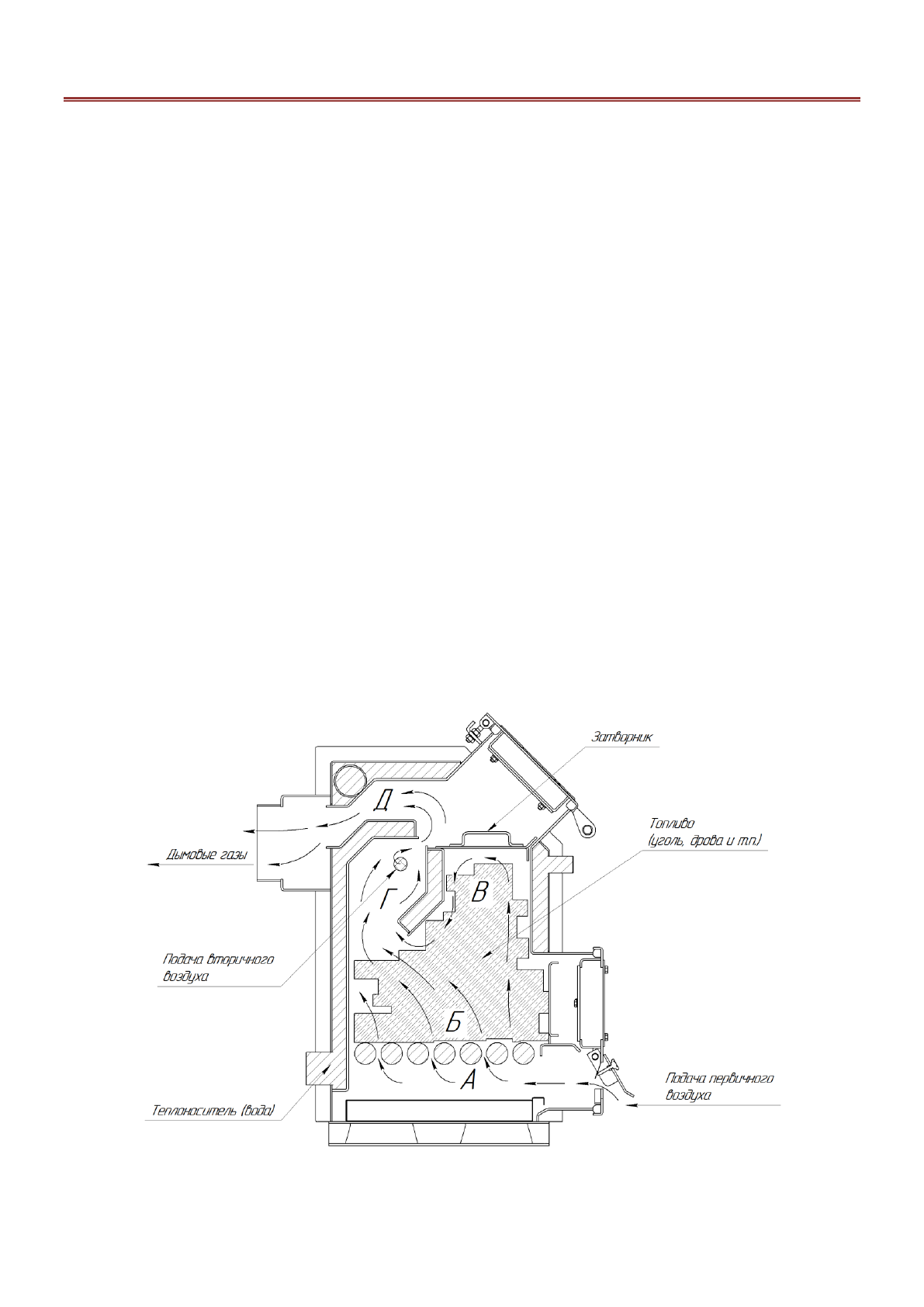

Рисунок 1 –
Схема движения газов в котле
