ECONCEPT TECH 25 A

103

RU

cod. 3540I311  -  05/2008  (Rev. 00)

Соединение

с

бойлером

для

ГВС

Электронная

плата

агрегата

предназначена

также

для

управления

внешним

бойлером

для

производства

воды

ГВС

.

Соединения

труб

системы

отопления

и

ГВС

должны

быть

выполнены

в

соответствии

со

схемой

рис

. 17.

Электрические

соединения

должны

быть

выполнены

в

соответствии

со

схемой

 sez. 4.6.

Для

этой

цели

необходимо

использовать

комплект

с

кодовым

№

 1KWMA11W.

При

следующем

включении

агрегата

система

управления

опознает

датчик

бойлера

и

автоматически

настраивается

на

работу

с

ним

,

выхывая

активацию

дисплея

и

устройств

управления

,

необходимые

для

работы

в

режиме

ГВС

.

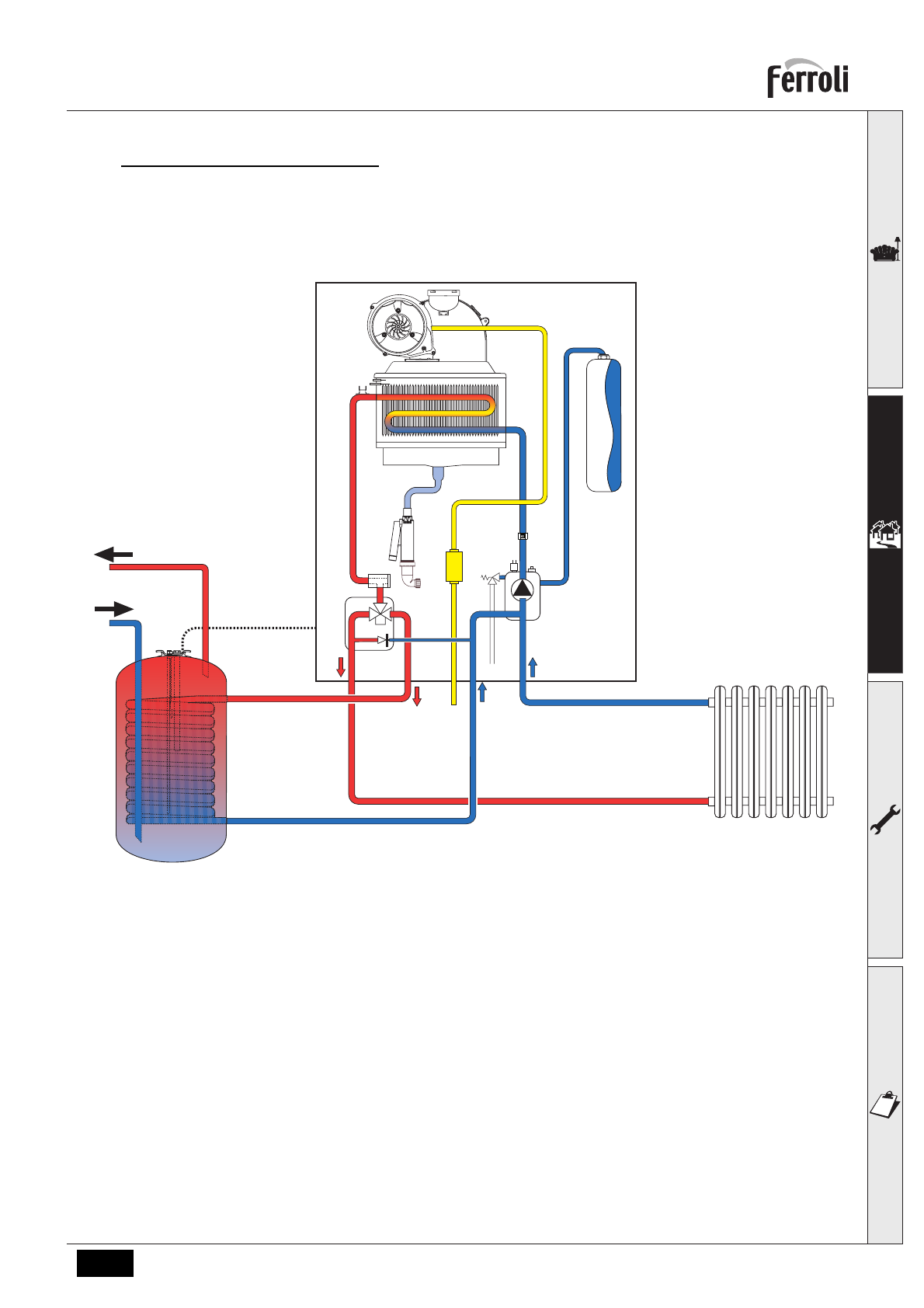

рис

. 17  -

Схема

соединений

с

внешним

бойлером

8

Выходной

штуцер

контура

ГВС

9

Подвод

воды

для

контура

ГВС

10

Выходной

штуцер

контура

системы

отопления

11

Обратный

трубопровод

системы

отопления

209

Подающий

трубопровод

бойлера

210

Обратный

трубопровод

бойлера

2.4

Присоединение

к

газопроводу

B

Прежде

чем

приступать

к

подключению

котла

к

системе

газоснабжения

,

удостоверьтесь

,

что

котел

предназначен

для

работы

именно

на

данном

виде

топлива

и

тщательно

прочистите

все

газовые

трубы

для

удаления

посторонних

веществ

,

могущих

помешать

правильной

работе

агрегата

.

Газ

подключается

к

соответствующему

патрубку

 (

см

.

рис

. 31)

с

соблюдением

действующих

норм

,

с

использованием

жесткой

металлической

трубы

или

гибкого

шланга

из

нержавеющей

стали

со

сплошной

оплеткой

.

Между

газопроводом

и

котлом

должен

быть

установлен

газовый

кран

.

Проверьте

герметичность

всех

газовых

соединений

.

Пропускная

способность

газового

счетчика

должна

быть

достаточной

,

чтобы

обеспечить

одновременную

работу

всех

подключенных

к

нему

устройств

.

Диаметр

газового

патрубка

,

который

выходит

из

котла

,

не

является

определяющим

при

выборе

диаметра

трубы

,

соединяющей

котел

и

счетчик

;

диаметр

определяется

согласно

действующим

нормам

и

зависит

от

длины

трубы

и

потерь

давления

в

ней

.

B

Запрещается

использовать

газовые

трубопроводы

в

качестве

проводников

системы

заземления

электрооборудования

.

8

9

11

10

210

209
