ECONCEPT 50A
14

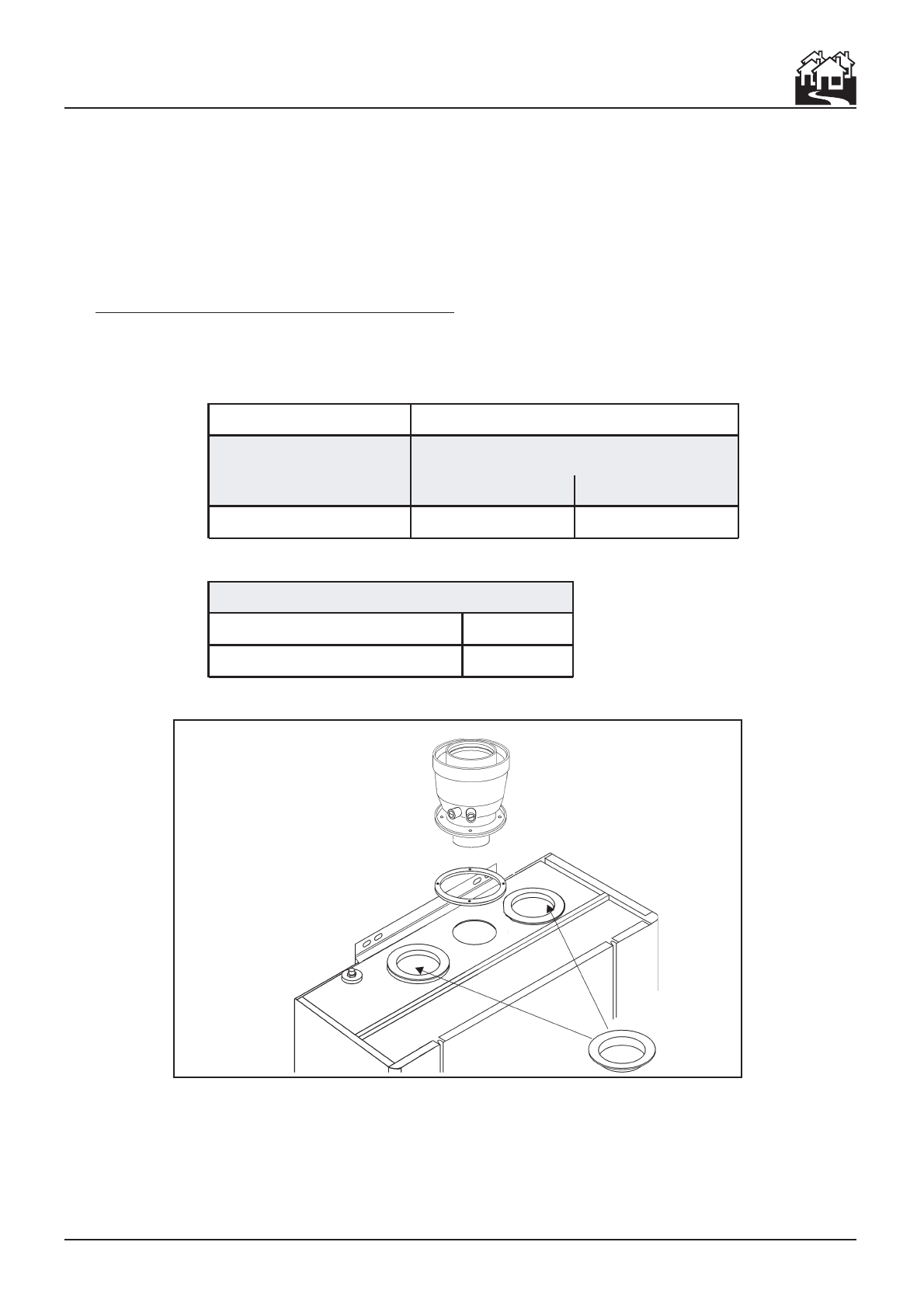

2.6 Дымоход
Подключение к концентрическим трубам
,
Рис. 9
Максимально допустимая длина трубы
Econcept 50 A
Уменьшение для концентрических поворотов
90
концентрический поворот
45
концентрический поворот
0,5 м
0,25 м
¯
125/80 мм концентрическая
4 м
Вертикальная
4 м
Горизонтальная*
Econcept это котел типа-F с принудительной тягой, подвод воздуха и выброс дымовых газов долж-
н ы б ы т ь п о д к л ю ч е н ы к о д н о й з а б о р н о - в ы х л о п н о й с и с т е м е . И с п о л ь з у я т а б л и ц ы и о п и с а н н ы е
методы расчета, перед монтажом проверьте, что длина дымохода не превышает максимально
допустимой длины.
Общая линейная длина концентрических труб не должна превышать максимальной длины указан-
ной в первой таблице. Вторая таблица показывает уменьшение при использовании поворотов, не
включая начальный участок.
о
о
Убедитесь, что горизонтальный концентрический трубопровод имеет уклон по отношению к котлу, по
крайней мере, 3 мм/м. Этот необходимо, чтобы обеспечить стекание конденсата, образующегося в
дымоходе, обратно в котел и избежать его вытекания из дымохода. Концентрический трубопровод
должен быть хорошо герметизирован и кроме того место соединения трубы со стеной должно быть
тоже хорошо герметизировано. Расстояние от внешнего трубопровода до стены должно быть между
10 и 60 мм.
