ECONCEPT 50A

13

2

3

4

5

6

7

8

9 10 11 12

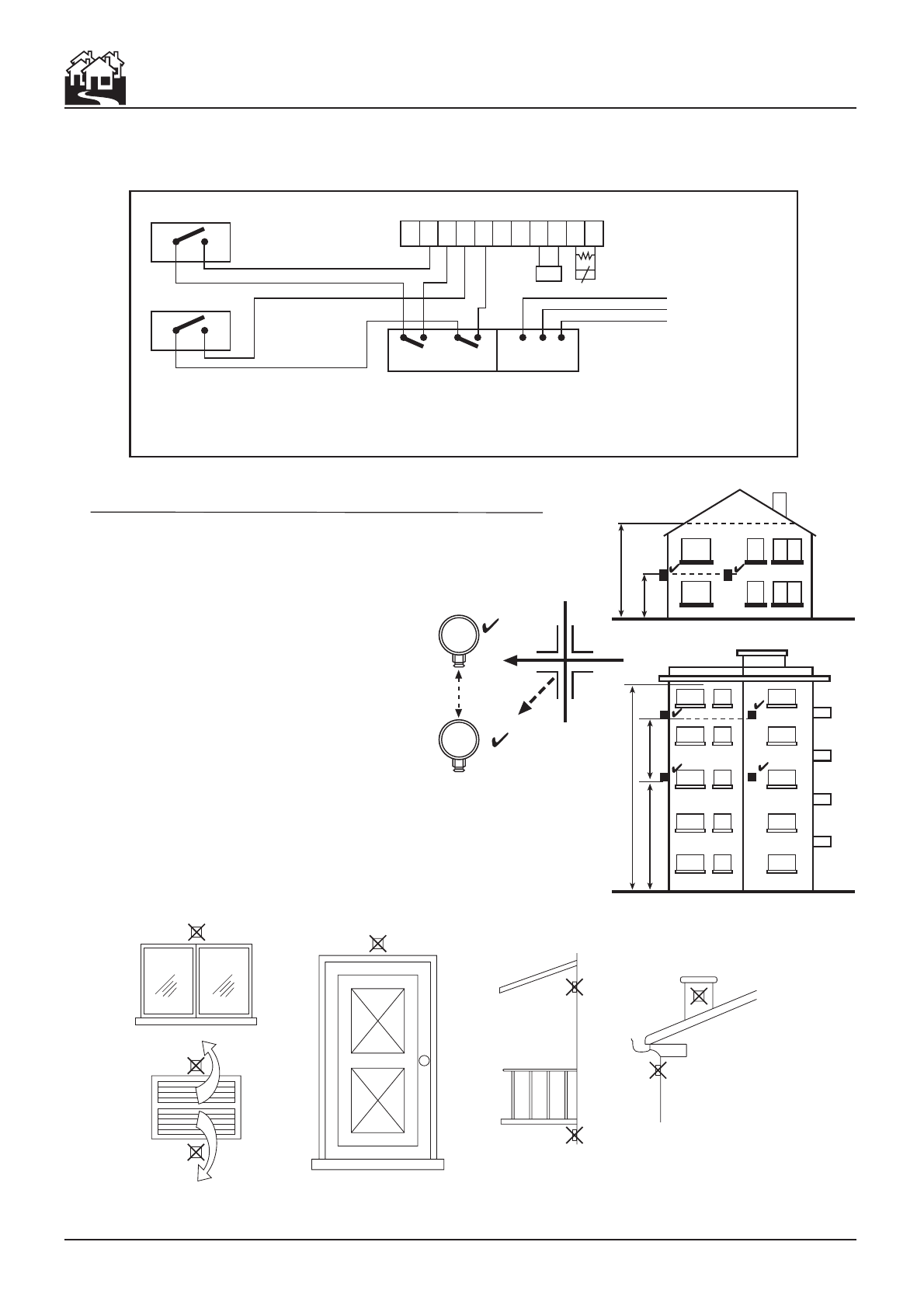

клеммная колодка Econcept 50 A

E

F

L

H E

230/50 В ac эл. сеть

вст. пл. @ 3А.

X

Y

термостат помещения

термостат

накопителя

X - контур ЦСО

E - опция для каскада

R - Резисторы

Y - контур ГВС

F - сенсор накопителя ГВС

они не должны быть подключены к внешним источникам питания

программатор

R

Рис. 7

Рекомендуемые подключения для внешнего бака накопителя:

Позиционирование внешнего температурного зонда

H

1/2H

1/2H

H

N

N W

Рис. 8

Внешний датчик лучше всего монтировать на
стене обращенной на север, северо-запад
или кото-рая ограничивает основную жилую
п л о щ а д ь .   З о н д   н и к о г д а   н е   д о л ж е н
п о д в е р г а т ь с я   в о з д е й с т в и ю   р а н н е г о
утреннего солнца. На него не должны падать
прямые солнечные лучи, в случае необходи-
мости зонд следует экранировать
Н и   в   к о е м   с л у ч а е   н е   с л е д у е т   р а с п о л а г а т ь
з о н д   о к о л о   о к о н ,   д в е р е й ,   д ы м о х о д о в ,
в е н т и л я ц и о н н ы х   о т в е р с т и й   и л и   л ю б ы х
источников тепла.

Замечание: Максимально допустимая длина


        кабельного соединения между

        котлом и внешним зон-дом 50 м.

        Также можно использовать

        обычный двужильный кабель.
