DOMITOP C 24 E
19

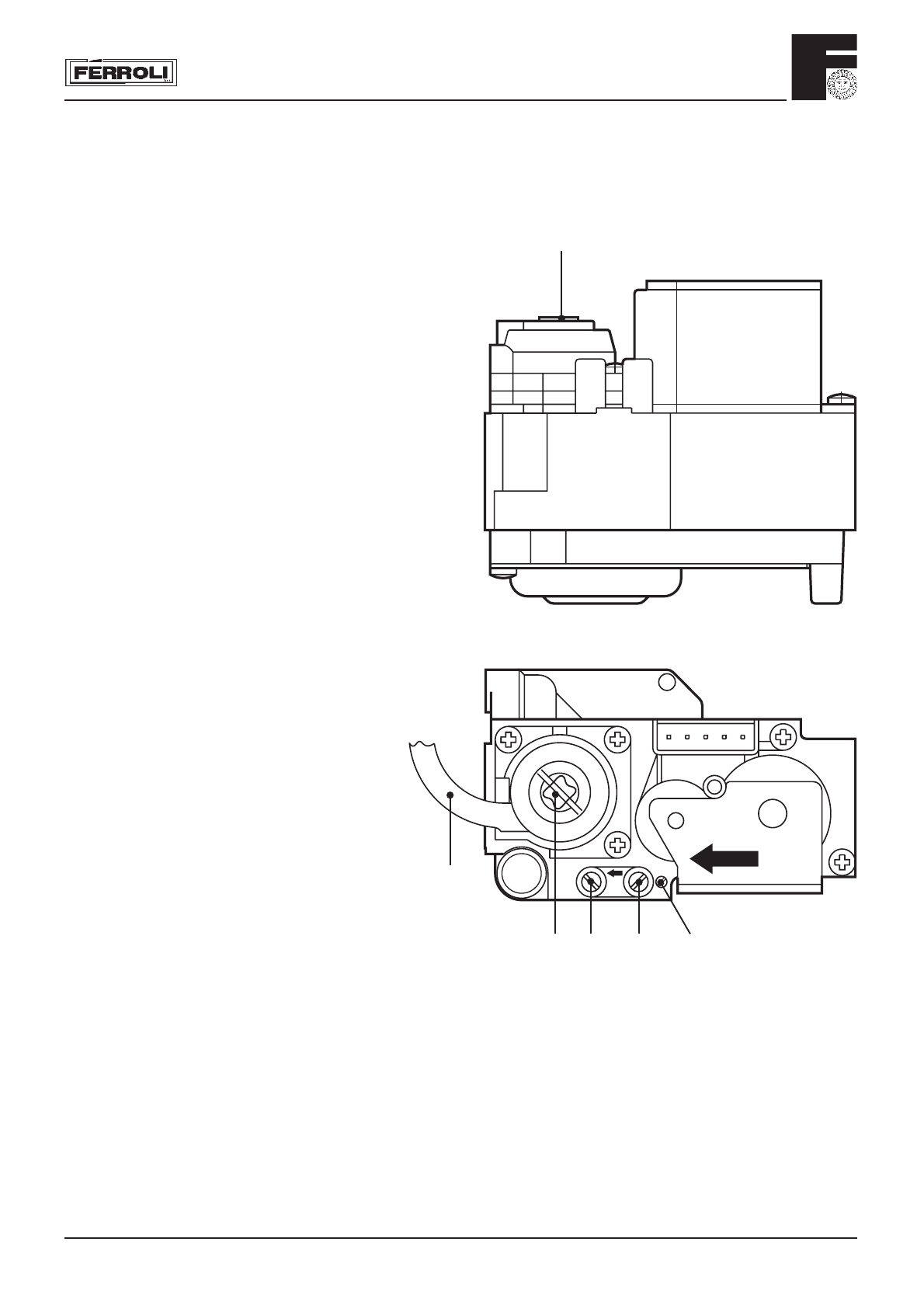

Рис. 13
6.02 Регулировка минимальн. и максимальн. давления на газовом клапане Honeywell V K4105G
IN
OUT
C
F
E B A D
- Подключить соответствующий манометр к клемме давления “B” расположенного после
газового клапана.
- Убрать трубку компенсации давления “F”.
- Снять защитный колпачок “C”.
- Регулировать потенциометр P3 (на контрольной
схеме) на минимум (против часовой стрелки).
- Поставитьь работу котла на отопление.
- Регулировать миним. давление через винт "D",
по часовой стрелке для уменьшения и против
асовой стрелки для увеличения.
- Регулировать потенциометр P3 на максимум
(по часовой стрелке).
- Регулировать максим. давление через винт "E",
по часовой стрелке для увеличения и против
часовой стрелке для уменьшения.
- Поставить трубку компенсации давления “F”.
- Поставить защитный колпачок “C”.
Описание
A =
Верхняя клемма давления
B =
Нижняя клемма давления
C =
Защитный винт
D =
Регулировочный винт миним. давления
E =
Регулировочный винт макс. давления
F =
Трубка компенсации давления
Nota
- Рассмотренная выше регулировка служит для определения механического колебания между минимумом
и максимумом поршня модулятора “Modureg”. Возможно выполнение других электрических регулировок (давление
и температура), описанных ниже, с помощью регулировочных потенциометров P3 и P4 расположенных внутри
командной коробки (рис. 14).
N.B
. - При плохой работе катушки “Modureg” обязательно заменить “Modureg” полностью. Каждая попытка замены
одной катушки необратимым образом нарушает тарирование “Modureg”.
Рекомендуем действовать с осторожностью при работе с винтами
