9
4.7.

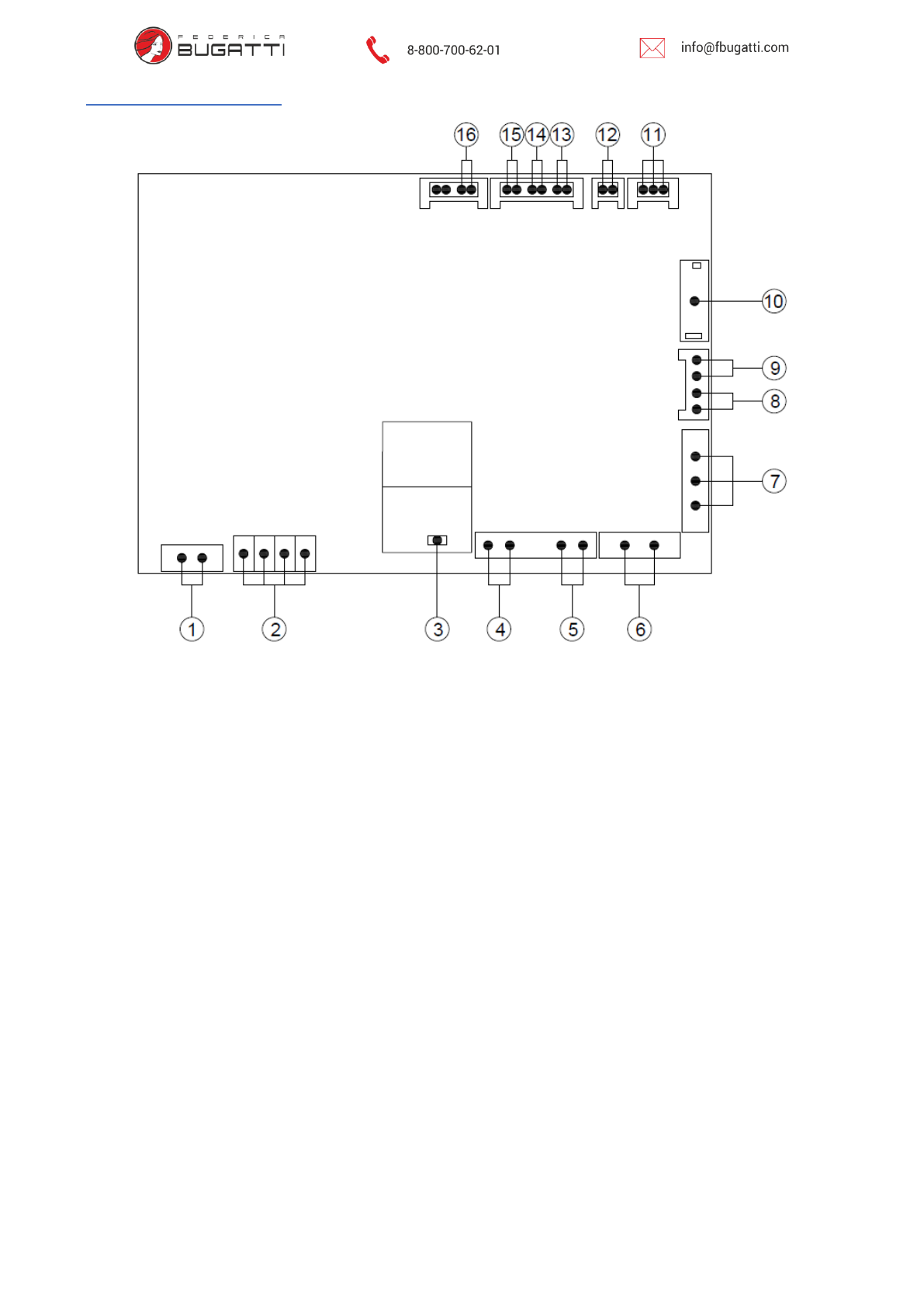

Электрическая схема
Рис 6. Электрическая схема.
[1]
Питание 220V
[2]
Заземляющая колодка
[3]
Электрод розжига / ионизации
[4]
Газовая арматура
[5]
Насос котлового контура
[6]
Дымосос
[7] 3-
х ходовой клапан
[8]
Ограничительный термостат
[9]
Прессостат
[10]
Панель управления
[11]
Датчик протока ГВС
[12]
Комнатный термостат
[13]
Датчик температуры подающей линии
[14]
Датчик давления теплоносителя
[15]
Модулирующий газовый клапан
[16]
Датчик температуры ГВС
Содержание
- 2 Содержание
- 4 Основные особенности котла
- 5 Габаритные размеры и подключения
- 6 Электродвигатель
- 8 Технические характеристики
- 9 Электрическая схема
- 10 Общая емкость; Примечание; несгораемого материала.
- 12 Установка на прямой стене:
- 14 Классификация систем дымоотведения; В котле; типа C; , указанными на табличке; Конвекционный; Тип
- 17 Рис 14. Монтаж дымохода; Правила размещения и установки дымохода (тип C)
- 20 Заполнение котла теплоносителем
- 21 . Для получения требуемой температуры; Летний режим; С, по желанию. Если кнопку установки температуры хозяйственно-
- 22 : рекомендуемое значение температуры ГВС для; Защита от замерзания:
- 23 Соединение газовых труб; Рис 18. Подключение диэлектрической муфты; Смена типа газа
- 27 Коды неисправностей и способы их устранения; . Когда данный символ; КОД ОШИБКИ
- 30 Гарантийные обязательства.
- 31 Расширенные гарантийные обязательства.
- 34 Определение объемов воды для заполнения и подпитки
- 36 Периодическое техобслуживание
