13

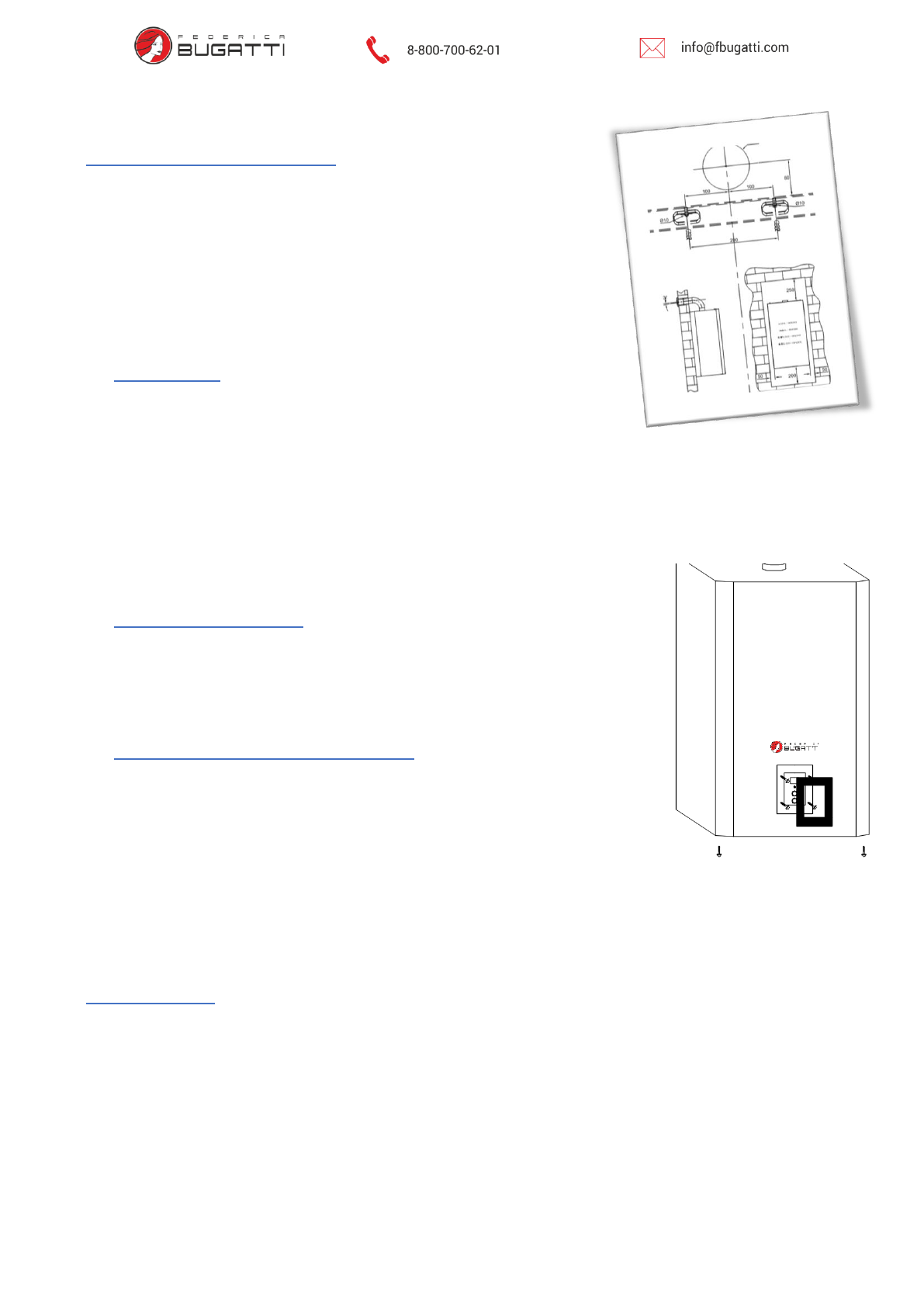

Рис 10. Монтаж кожуха.

Рис 9. Монтажный шаблон.

5.3

Установка кронштейна котла

Котел оснащен монтажным кронштейном. Используйте бумажный шаблон
(входящий в комплект поставки), в котором указаны все размеры и
информация для правильной установки кронштейна.



Закрепите на стене монтажный шаблон (входящий в комплект поставки),
при этом боковые расстояния до препятствий должны быть не менее 100
мм.



Сделайте отверстия для крюков по монтажному шаблону.



В случае необходимости: сделать отверстие в стене для отвода дымовых
газов.

5.4

Монтаж котла

1.

Снимите защитные заглушки с труб котла.

2.

Закрепите котел на стене используя монтажный шаблон.

3.

Произведите подключение котла к системе отопления и ГВС.

4.

Рекомендуется  установить  краны  на  трубопроводах  подключения  для  возможности  отключения  котла  во
время проведения техобслуживания.

Для заполнения и слива воды установите отдельный кран в самой нижней точке отопительной системы.

5.

В самой верхней точке установите воздуховыпускной клапан.

6.

Произведите подключение подачи газа.

7.

Проверьте систему подачи газа на герметичность.

8.

Подсоедините слив предохранительного клапана 3 бар к сливной воронке.

5.5

Монтаж лицевой панели

1.

Осторожно  снять  черную  рамку  панели  управления  с  передней  части
котла.

2.

Удалить  4  предохранительных  винта  на  лицевой  панели  прибора  и  2
винта в нижней части котла.

3.

Снять лицевую панель, отведя ее нижнюю часть вперед.

6.

Подключение к системам дымоотвода

Для отвода продуктов сгорания в теплогенераторе предусматривается дымосос.
•  Подключение  осуществляется  при  помощи  коаксиального  дымохода  диаметром
60/100  мм  или  при  использовании  специального  адаптера,  возможно  раздельное
отведения  продуктов  сгорания  и  подачи  воздуха  дымовой  трубой  диаметрами
80/80 (дополнительная опция).
•  Адаптация  работы  дымососа  под  расчетные  длины  дымохода  производится  при  установке  дополнительной
дроссельной шайбы.
• Для предотвращения обмерзания трубки дифференциального реле давления проложены в “теплой” части котла,
что предотвращает выпадение конденсата из дымовых газов.
•  Для  стабильной  работы  тепло  генератора  в  дымовом  канале  предусмотрено  устройство  типа  «сопло  Вентури»,
которое обеспечивает стабильную работу при низких отрицательных температурах.


6.1 Предписания

Следует соблюдать следующие рекомендации и предписания
(приводимый ниже список необходимо согласовывать и
дополнять):
1.

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»

2.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»

3.

СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов»

4.

СП  42-101-2003  «Общие  положения  по  проектированию  и  строительству  газораспределительных  систем

из металлических и полиэтиленовых труб»

5.

СНиП II-35-76 «Котельные установки».
