7.8.

Настройка давления газа

[1] Измерительный штуцер (давление на форсунках)

[2]

Регулировочный винт максимального расхода газа

[3] Крышка

[4] Регулировочный винт минимального расхода газа

[5] Штуцер для измерения подаваемого давления газа

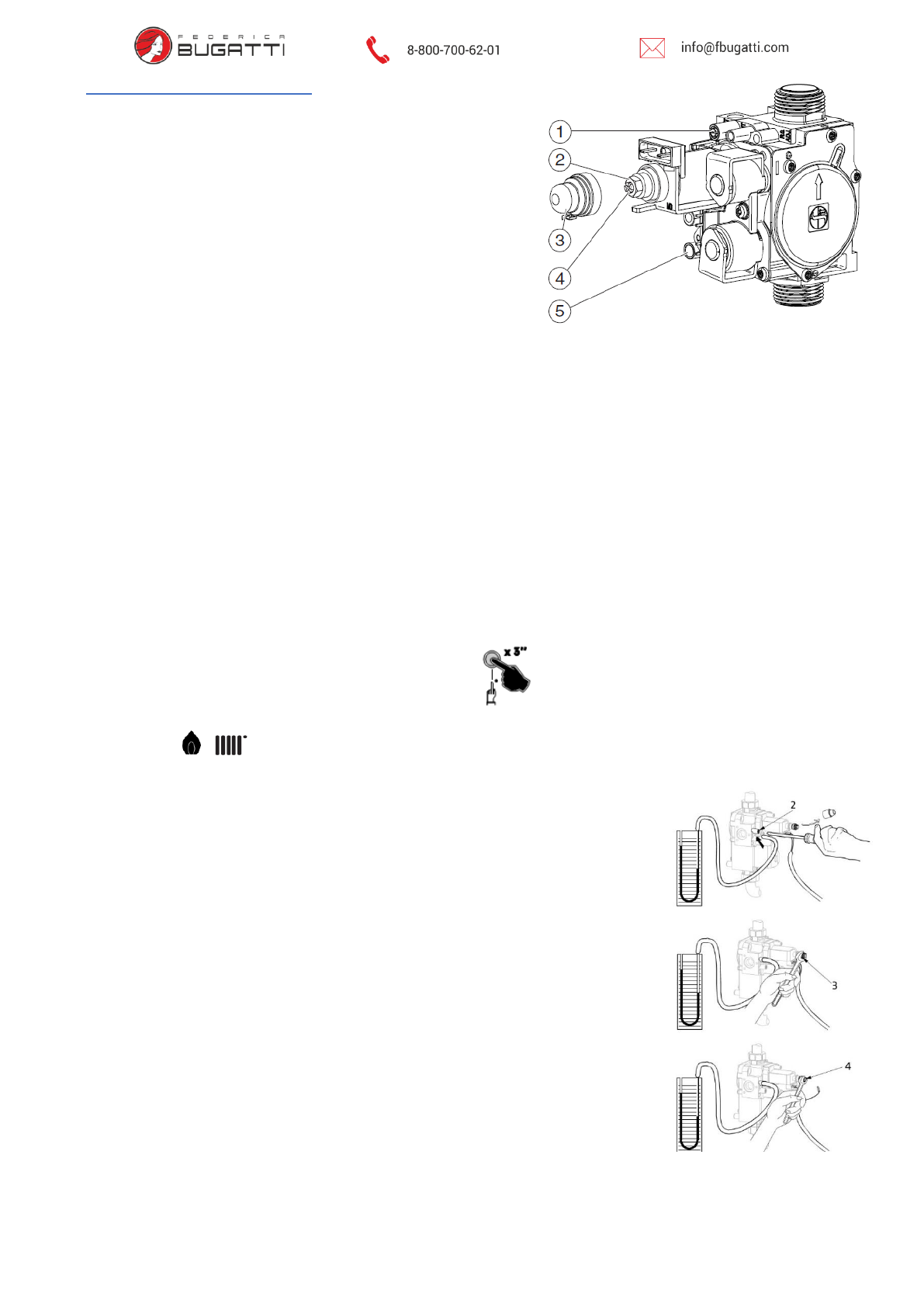

Рис 19. Газовый клапан.

Для  того,  чтобы  правильно  отрегулировать  максимальное  и  минимальное  давление  газа  в  горелке,  необходимо

проделать  несколько  операции  и  иметь  в  наличии  устройства  измерения  давления.  При  отсутствии  приборов

измерения давления процесс регулировки давления не будут выполнен правильно.

Примечание:

при настройке давления газа переключите котел в тестовый режим. Если тестовый режим не может

функционировать  (отсутствует  подключение  системы  отопления  или  значение  температуры  отопления  очень

высокое),  откройте  кран  системы  ГВС  и  установите  максимальную  температуру  регулятором  ГВС.  Котел  будет

работать  на  минимальной  мощности,  если  вы  снимите  один  из  проводов  питания  катушки  модуляции  газового

клапана.

Переключение котла в тестовый режим.

1.

Установите  регулятор  ГВС  и  отопления  в

максимальное положение.

2.

Удерживайте кнопку сброса в течение 3 секунд.

3.

Символы        и           начнут мигать на ЖК-дисплее. Отрегулируйте максимальное давление.

4.

Для регулировки минимального давления, нажмите еще раз кнопку сброса.

Проверка давления в сети

1.

Выключив  котел  (приведя  его  в  нерабочее  состояние),  проверьте  давление

газа  в  сети  при  помощи  отвода  [5],  (Рис.  19),  и  сравните  считанное  значение  со
значениями, приведенными в Таблице 9.

2.

Тщательно закройте отвод для замера давления [5], (Рис. 19).

Выполните следующие действия для регулировки давления газа:

1.

Переключите  котел  в  тестовый  режим,  как  описано  выше,  чтобы  настроить

максимальное и минимальное давление газа.

2.

Откройте  отвод  для  замера  давления  [1],  (Рис.  19),  и  подсоедините

манометр.

3.

Снимите  защитную  заглушку  [3]  модулирующего  устройства,  см.  (Рис.  19),

освободив  ее  от  упора  (с  этой  целью  поверните  ее  по  часовой  стрелке  и

подденьте отверткой).

4.

Для  калибровки  максимального  давления  в  горелке  необходимо

поворачивать  большую  шестиугольную  латунную  гайку  модулирующего  устройства  [2]  (Рис.  19).    Поворот
направо – больше газа, поворот налево – меньше.
