18

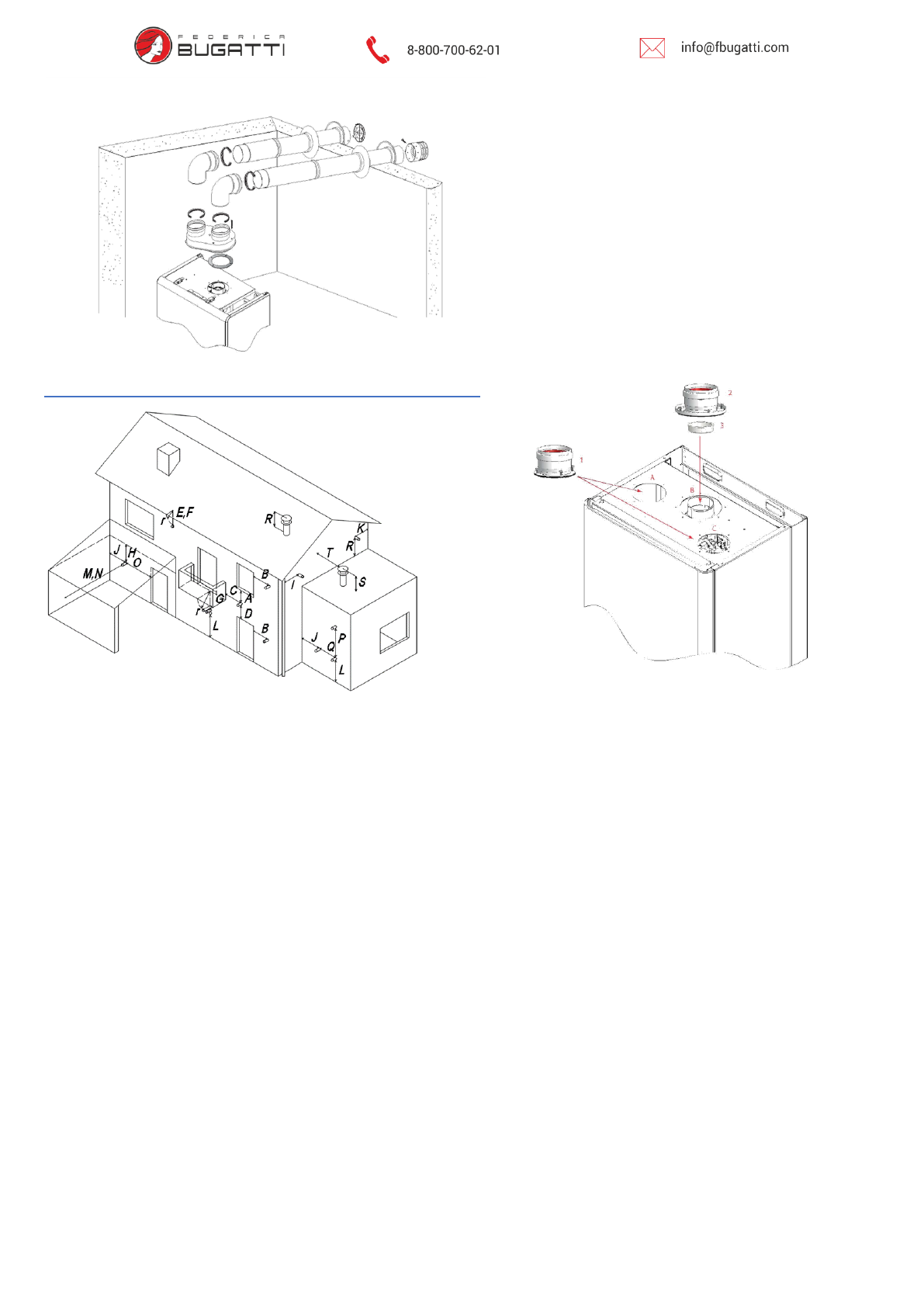

Обновлённые  версии  котлов  моделей  Eco  12,  Eco  18,  Eco  24,
Eco

32  имеют  специальные  отверстия  под  раздельное

дымоудаление.  На  рисунке  отмеченные  позициями  А  и  С.  Эти
отверстия  при  поставке  от  производителя  заглушены.  Для
подключения труб подачи воздуха на горение и отвода дымовых
газов  используются  специальные  адаптеры,  предварительно
сняв  необходимую  заглушку.  Комплект  адаптера  состоит  из
частей  1,2  и  3.  Где  1-переходной  патрубок  для  подсоединение
трубы

подводимого

воздуха

на

горение;

2-патрубок

подсоединение  трубы  отвода  дымовых  газов,  который  также
закрывает  щель  подвода

воздуха  для  использования

коаксиального  дымохода;  3-уплотнительная  манжета.  На  котле
показаны  так  же:  А,С-отверстия  для  подключения  трубы  подачи
воздуха; В-подсоединение дымохода.

6.5.

Правила размещения и установки дымохода (тип C)

Рис 15. Расположение выхода.

A

 -

под окном или другим проемом – 1000 мм

B

 -

вблизи окна или двери – 500 мм

B

  -

вблизи  отверстия  для  аэрации  или  вентиляции  –

500мм

C

 -

рядом с балконом - 1 000 мм

D

-

над  верхней  гранью  окон,  дверей  и

вентиляционных решеток– 500 мм

E

 -

под водосточным желобом или сливными трубами

-

300 мм

F

  -

под  карнизными  свесами  –  r  (радиус  выступа

карнизного свеса).

G

 -

под балконами – r (радиус выступа балкона).

H

-

под крышей гаража - НЕТ

I

 -

от вертикальных сливных труб – 300 мм

J

 -

от внутренних углов – 300 мм

K

 -

от внешних углов – 300 мм

L

  -

от  земли  или  других  поверхностей,  по  которым

можно ходить – 2200 мм

M

  -

от  выходящей  фронтальной  поверхности  без

отверстий – 2000 мм

N

  -

от  выходящего  фронтального  отверстия  –  3000

мм

O

 -

от отверстия в гараже - НЕТ

P

  -

между  двумя  вертикальными  отводящими

патрубками на той же стене – 2000 мм

Q

  -

между  двумя  горизонтальными  отводящими

патрубками на той же стене – 1000 мм

R

  -

над  скатом  крыши  с  углом  наклона  меньше  или

равном 30° * - 350 мм

R

-

над  скатом  крыши  с  углом  наклона  больше  30°  *  -

600 мм

S

 -

над плоской крышей * - 300 мм

T

 -

от стены * - 600 мм

T

 -

от двух угловых стен * - 1000 мм

* Отводящий патрубок на крыше
