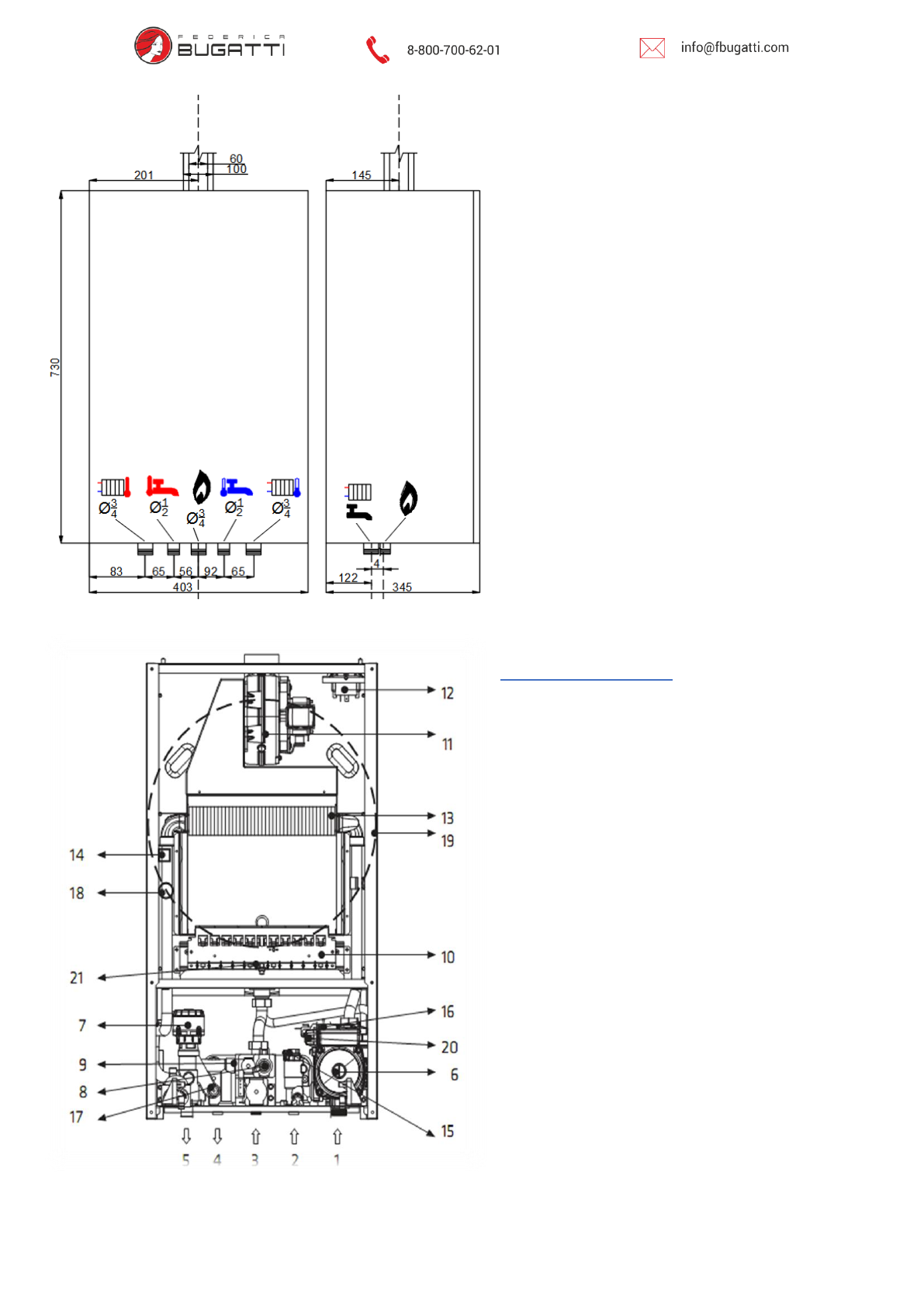

Монтажные соединения:

Подача в отопительную систему – Ø3/4"

Выход горячей хозяйственно-бытовой воды - Ø1/2"

Подключение газа - Ø3/4"

Вход холодной воды - Ø1/2"

Возврат системы центрального отопления - Ø3/4".

Рис 3. Монтажные соединения.

.4 Конструкция котла

[1] Обратная линия

[2] Вход холодной воды
[3] Подача газа
[4] Выход горячей воды
[5] Подающая линия
[6] Циркуляционный насос
[7]

Электродвигатель

трехходового

клапана
[8] Газовый клапан
[9] Пластинчатый теплообменник
[10] Горелка
[11] Вентилятор
[12] Прессостат
[13] Основной теплообменник
[14] Предохранительный термостат
[15] Датчик протока ГВС
[16] Предохранительный клапан
[17] Датчик температуры горячей воды
[18] Датчик температуры отопительной
воды
[19] Расширительный бак
[20] Датчик низкого давления СО
[21] Электрод розжига и ионизации
