Если необходимо вывести дымоход через потолок, его необходимо изолировать (не менее 20 мм).



Расстояние между дымоходом и отверстием в стене не должно быть заполнено материалами, такими как бетон,

цемент и т.п. Это будет препятствовать работам по техобслуживанию.



Дымоход  должен  быть  установлен  в  место,  где  отработанные  газы  могут  беспрепятственно  отходить  наружу  и

свежий воздух может поступать внутрь.



Расстояние между верхушкой дымохода и потолком должно составлять не менее 50 мм (Рис. 14).



Если  необходимы  удлинительные  трубы,  убедитесь  в  том,  что  все  места  соединения  герметичны  и  в  комнате

отсутствует утечка газа.



Дымовая труба должна выступать из стены. (Рис. 14).



Использование котла без герметичного дымохода запрещено.

Монтаж дымохода:

1.

Расположите  дымоход  в  соответствии  с

монтажным

шаблоном

(поставляется

с

руководством пользователя).

2.

Просверлите отверстие диаметром 105мм

в месте, показанном на монтажном шаблоне.

3.

Убедитесь,  что  отверстие  не  имеет

выемок и грубых краев.

4.

Установите прокладку к фланцу котла.

5.

Установите  дымоход  к  месту  выхода

вентилятора и закрепите с помощью винтов.

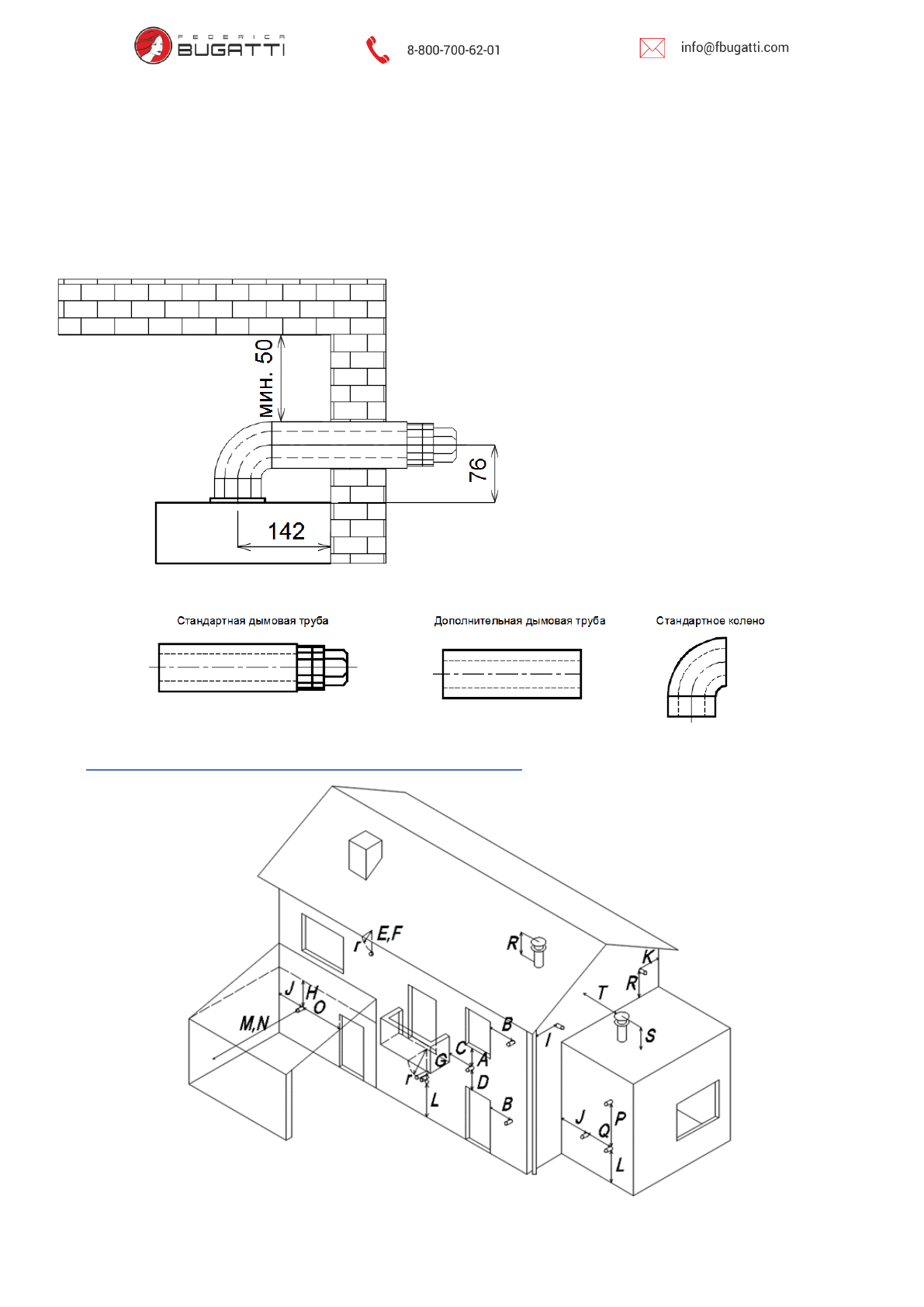

Рис 14. Монтаж дымохода

6.5.

Правила размещения и установки дымохода (тип C)
