6 Подготовка к работе
6.1
Монтаж и подключение
6.1.1 Крепление прибора к стене.
Габаритные и присоединительные размеры прибора указаны на рис. 4

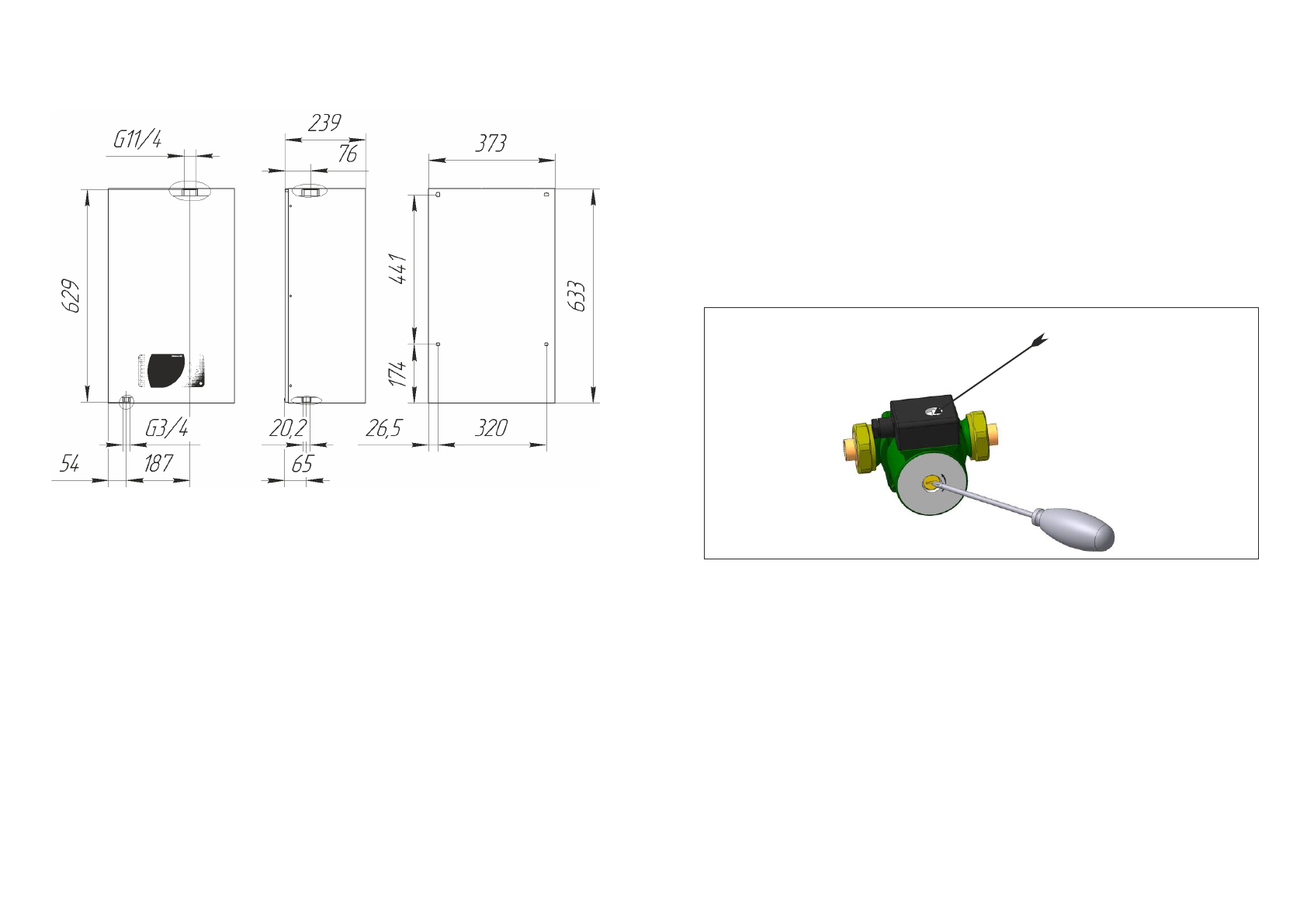

Рисунок 4. Габаритные и присоединительные размеры
Прибор крепится через отверстия в задней панели с использованием четырех
шурупов 8х50, дюбелей 10х60 и плоских шайб. Разметка отверстий под крепление
прибора приведена на рис. 4.вид сзади.
6.1.2 Подключение к электрической сети осуществляется в установленном
порядке. Монтаж и подключение прибора осуществляется исключительно организаци-
ей (организациями), имеющей право на производство данных видов работ, зарегистри-
рованной в соответствующих органах.
6.1.3 Организация (организации), выполняющая монтаж и подключение, делает
соответствующую запись и отметку в разделе “Отметка о проведенных работах”
6.1.4 Пуско-наладочные работы предусматривают:
-
подключение прибора к системе отопления;
-
подключение прибора котла к электрической сети;
-
заполнение системы теплоносителем;
-
удаление воздуха из системы отопления;
-
давления в системе до 1,2 - 1,5 кг/см²(бар) [0,12-0,15 МПа];
-
пробный пуск;
-
регулировка системы и запорной арматуры;
-
инструктаж потребителя по правилам эксплуатации с отметкой в разделе
“Отметка о проведенных работах”.
- 8 -
- 17 -
целостности защитного проводника РЕ и надежности его присоединений. Кроме того,
целе сообразно проконтролировать каче ство резьбовых контактных соединений
силовых проводников. Порядок и способы выполнения указанных работ организация,
их выполняющая, должна согласовать с изготовителем.
После проведения технического обслуживания подготовка и пуск прибора в работу
должны производиться с соблюдением всех требований настоящего руководства.
8.4
В начале отопительного сезона перед запуском прибора необходимо
проверить, не заблокирован ли вал циркуляционного насоса отложениями или накипью.
Для этого снимите лицевую панель согласно п. 4.2 настоящего руководства, поднимите
вверх панель управления (2), затем отвинтите защитный колпачок и поверните вал
двигателя с помощью отвертки по стрелке (Рис.11). Установите защитный колпачок на
место. Первый пуск насоса проведите на максимальной скорости. Работа может быть
выполнена без привлечения специалиста сервисного центра.
Если система заполнена водой, то при отвинчивании колпачка возможно вытека-
ние воды из корпуса двигателя в незначительных количествах, поэтому подставьте под
насос небольшую емкость.
Рисунок 9 Схема обслуживания насоса.
8.5 Срок службы прибора, установленный изготовителем - 6 лет с момента
подключения, если подключение произведено не позднее 3 месяцев от даты продажи
прибора. Критерии отказа: разгерметизация котла, неустранимая заменой уплотнения
разгерметизация резьбовых соединений, выход из строя ТЭНов.
При более позднем подключении, срок службы исчисляется с момента продажи.
По истечении срока службы необходимо вызвать специалиста сервисного центра,
который проводит освидетельствование прибора и определяет возможность и условия
его дальнейшей эксплуатации. При несоблюдении указанного требования вся отве-
тственность за последствия, возникшие в процессе эксплуатации прибора после
окончания срока его службы, возлагается на потребителя.
8.6 Наиболее предпочтительным вариантом для потребителя является заключе-
ние договора на техническое обслуживание в течении всего срока службы прибора с
одной из организаций, предложенных продавцом.
8.7 Все сведения о техническом обслуживании прибора оформляются “Актом о
проведенных” работах и соответствующей отметкой в разделе “Отметка о проведенных
работах”.
Прокрутка насоса
Установка скорости
