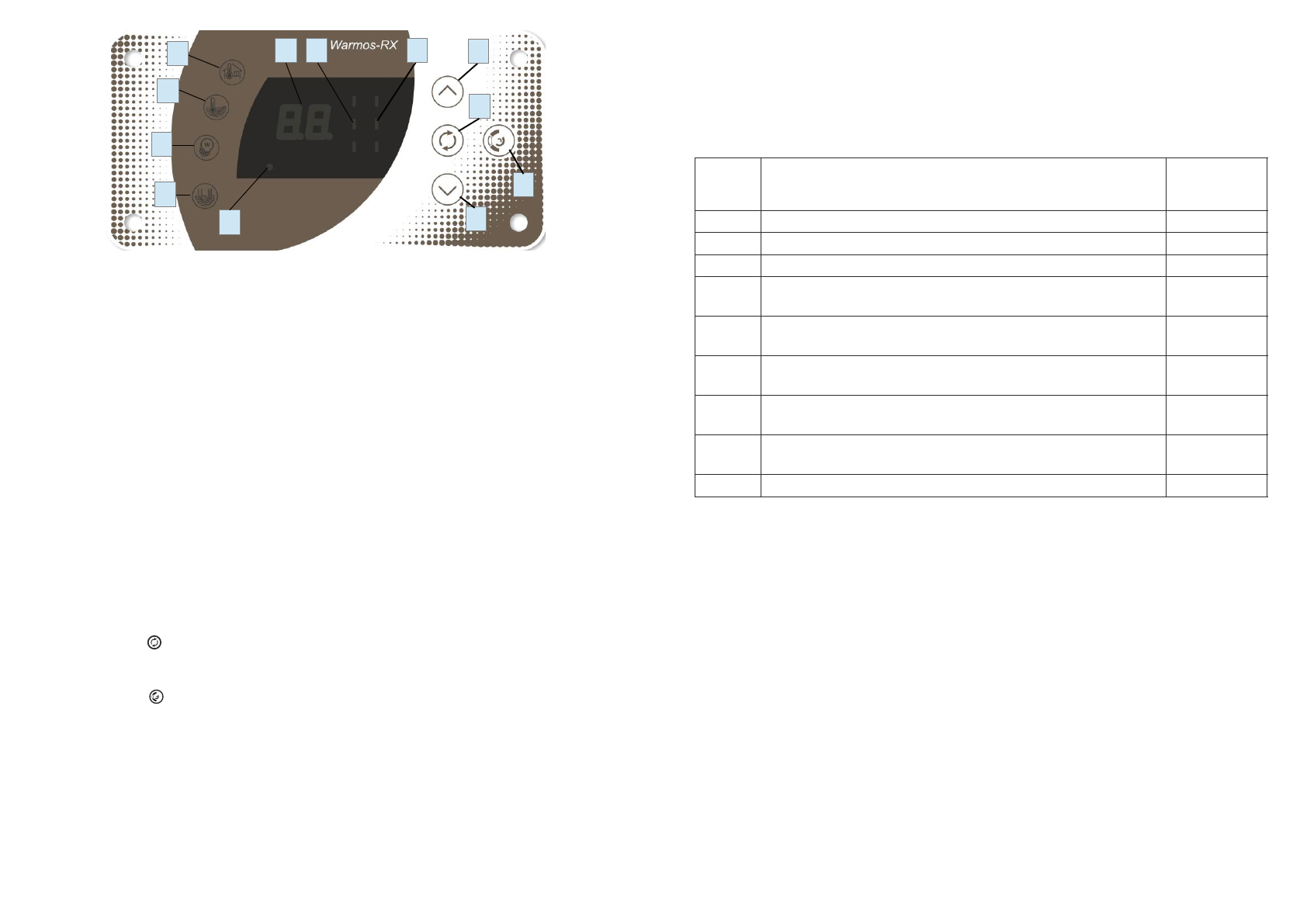

Рисунок 3. Панель индикации и управления
4.6 Функциональное назначение элементов лицевой панели.
1- светодиод «давление». Индикатор отображения значения давления в приборе.
2- светодиод «мощность». Индикатор показаний текущей мощности прибора в %
от номинальной / индикатор ограничения мощности прибора на 33%; 66%; 99% (или
50%; 99% в зависимости от типа конструкции прибор) от номинальной мощности.
3- светодиод «
t
котла». Индикатор режима «Отопление» (постоянно светится) /
индикатор отображения значения температуры теплоносителя.
4- светодиод «
t
воздуха». Индикатор режима «Комнатный» (постоянно светится) /
индикатор отображения значения комнатной температуры.
5- два 7-сегментных индикатора отображают показания комнатной температуры /
температуры теплоносителя / давления в приборе / текущей мощности и ограничения
мощности / режимы сервисных настроек.
6- 3 светодиода текущей мощности прибора. Предназначены для отображения
фактически потребляемой мощности прибора в процентах к номинальной с градацией
33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.
7- 3 светодиода ограничения мощности прибора. Предназначены для отображения
ограничения потребляемой мощности прибора в процентах к номинальной с градацией
33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.
8- кнопка «
^
». Предназначена для переключения вверх между режимами просмот-
ра показаний прибора и для увеличения параметров в режимах настройки.
9- кнопка « ». Предназначена для выбора (подтверждения) установленных значений.
10- кнопка «
v
». Предназначена для переключения вниз между режимами просмот-
ра показаний прибора и для уменьшения параметров в режимах настройки.
11-кнопка «
» Предназначена для включения/ отключения нагрева теплоносителя.
12-светодиод - Предназначен для индикации нагрева теплоносителя.
5 Требования безопасности
5.1 Не производите самостоятельно разборку, техническое обслуживание и
ремонт прибора. При обнаружении в приборе неисправностей вызывайте специалиста
гарантийной мастерской или организации, имеющей право на производство данных
работ и договор с изготовителем и зарегистрированной в соответствующих органах.
Любой ремонт прибора (включая гарантийный) оформляется соответствующей
отметкой в разделе “Отметка о проведенных работах”.
2
3
2
1
4
5
6
7
8
9
10
3
11
12
- 6 -
- 19 -
вольном индикаторе высветится код аварии А0…А9 и будет мигать с периодом 2
секунды (1 с светится, 1 с не светится). Если аварий несколько, то коды будут чередо-
ваться на индикаторе с интервалом в 1 секунду. Автовосстановление прибора произой-
дет после устранения аварийных условий с задержкой 10 секунд. Перечень аварийных
ситуаций, диагностируемых системой управления прибором и индикация, возникаю-
щая при этом, приведены в табл. 6.
Таблица 6 Аварийные состояния прибора.
Примечание. При одновременном наличии аварий и предупреждений — коды
аварий и предупреждений также будут чередоваться на индикаторе с интервалом в 1
секунду.
11 Гарантии изготовителя
11.1 Гарантийный срок эксплуатации прибора - 24 месяца от даты подключения,
если подключение произведено не позднее 3 месяцев от даты продажи прибора. При
более позднем подключении гарантийный срок эксплуатации прибора (24 месяца)
исчисляется с момента продажи.
11.2 Покупатель-пользователь под угрозой потери гарантийных прав обязан
поручить установку прибора и пусконаладочные работы организации, имеющей право
на производство данных работ, зарегистрированной в соответствующих органах, и
получить запись в разделе “Отметка о проведенных работах”, подтверждающую
проведение этих работ.
11.3 Гарантийные обязательства распространяются на дефекты изделия, возник-
шие по вине завода-изготовителя.
11.4 Рекламации на работу прибора не принимаются, бесплатный ремонт и замена
не производятся в следующих случаях:
-
параметры электрической сети не соответствуют требуемым значениям;
-
отсутствует зануление (заземление) прибора;
-
каче ство теплоно сителя (воды) не соответ ствует т ребованиям СанПиН
2.1.4.1074.01;
Код
аварии
Наименование
Состояние
прибора
А0
Отказ датчика температуры теплоносителя
Нет нагрева
А1
Повышенная температура теплоносителя, более 95°С
Нет нагрева
А2
Высокая температура теплоносителя, более 92°С
Нет нагрева
А3
Высокое давление теплоносителя, более 2,9
bar
(0,29 МПа).
Авария снимается при давлении 2,7
bar
(0,27 МПа)
Нет нагрева
А4
Низкое давление теплоносителя, менее 0.5
bar
(0,05 МПа).
Авария снимается при давлении 0,7
bar
(0,07 МПа)
Нет нагрева
А5 (А6) Высокая температура симисторов силовой платы, более
85°С. Авария снимается при температуре 80°С
Нет нагрева
А7
Пониженное напряжение сети или пропадание фаз. Все 3
фазы находятся в критической зоне (<160 В)
Нет нагрева
А8
Повышенное напряжение сети. Все 3 фазы находятся в
критической зоне (>260 В)
Нет нагрева
А9
Нет связи с платой коммутатора
Нет нагрева
