Эван Warmos-RX-II- 3,75 - Инструкция по эксплуатации - Страница 4

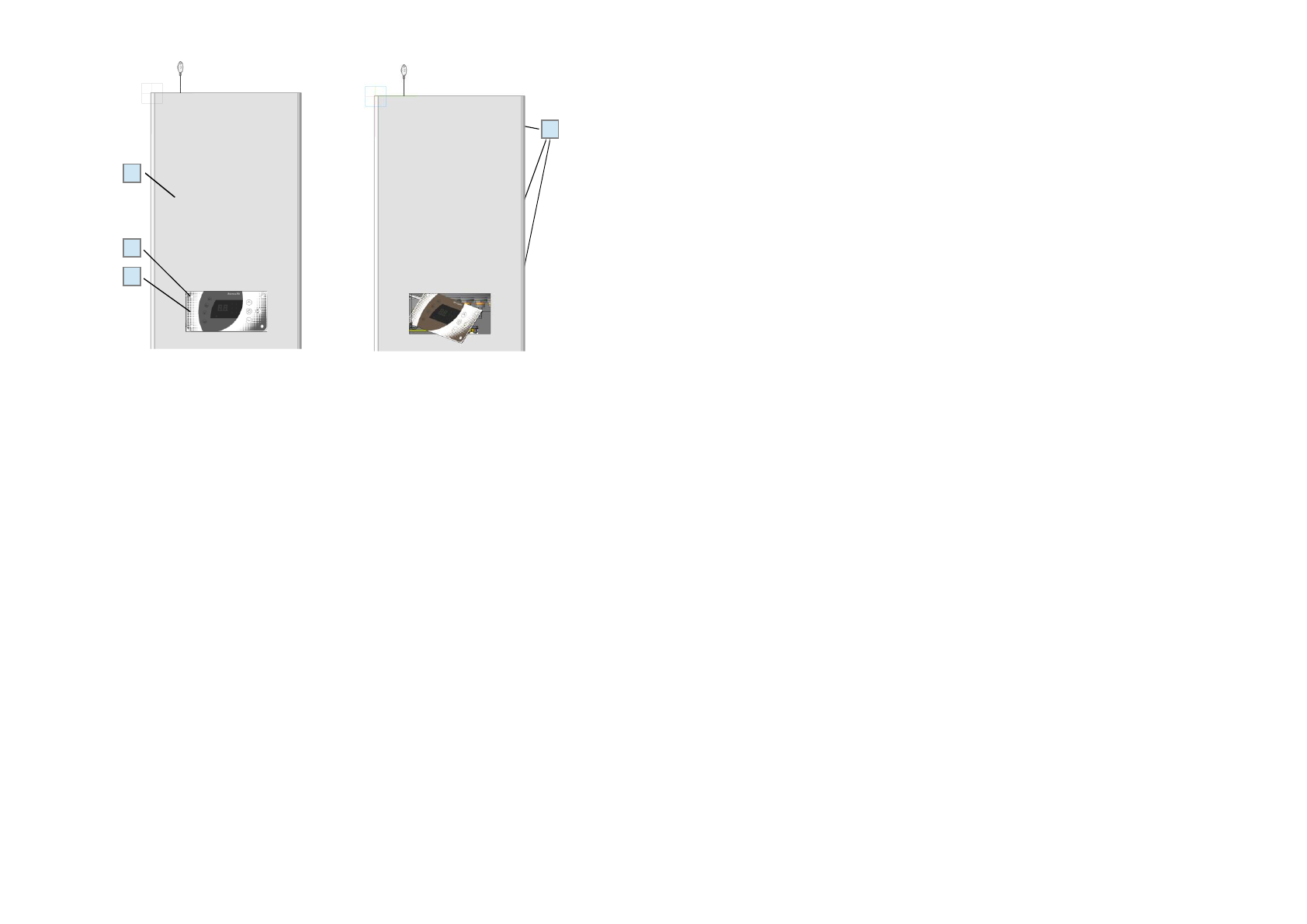

Внешний вид изделия представлен на рис. 1.

Рисунок 1.

Внешний вид прибора.

 4.2  Для подключения прибора и ремонтно-профилактических работ необходимо

снять кожух. Для этого следует утопить надавливанием до щелчка центральные части
крепежных клипс (1) и извлечь их, извлечь панель управления и индикации (2) из окна и
, наклонив, ввести ее через проём во внутренний объём прибора. После этого отвернуть
самонарезающие винты (3) с боковых поверхностей кожуха (4) и снять  кожух.

 4.3  Установку кожуха производить в обратном порядке.
Для  установки  клипс  в  отверстия  -  нажатием  кончика  клипсы  о  твердую  повер-

хность необходимо выдвинуть центральную часть клипсы над окружающей её повер-
хностью  (при  этом  диаметр  погружаемой  части  клипсы  станет  меньше  диаметра
отверстий).

Для  фиксации  панели  необходимо  нажать  на  центральную  часть  клипсы  до

щелчка.

 4.4  Внешний вид прибора со снятым кожухом показан на рисунке 2.
Прибор включает в свой состав следующие основные узлы:
Заднюю  панель  (1);  входной  комбинированный  патрубок  (2)  (через  который

теплоноситель  поступает  в  прибор),  имеющий  как  наружную  резьбу

G

3/4,  так  и

возможность  подсоединения  пайкой  медной  трубой  с  наружным  диаметром  20  мм;
циркуляционный насос (3), приводящий в движение теплоноситель, который проходя
через  трубопровод  (4),  поступает  в  теплообменную  емкость  (5)  в  теплоизоляции,
содержащую  трубчатые  электронагреватели  (ТЭНы)  (6),  и  возвращается  в  систему
через верхний выходной патрубок (7) со внутренней резьбой

G

1 ⁄ . Желаемая температу-

ра на выходе, контролируемая датчиком (8), а также лимит потребления электроэнергии
устанавливаются на панели управления и индикации (см. рис.3). Избыточное давление
в  теплообменной  емкости  должно  находиться  в  пределах  от  0,05  МПа  (при  меньшем
давлении работа циркуляционного насоса становится неустойчивой), до 0,29 МПа. Оно
контролируется датчиком давления (9). Независимая от микроконтроллера и охлаждае-
мых  полупроводниковых  элементов  защита  представлена  самовозвратным  термовык-
