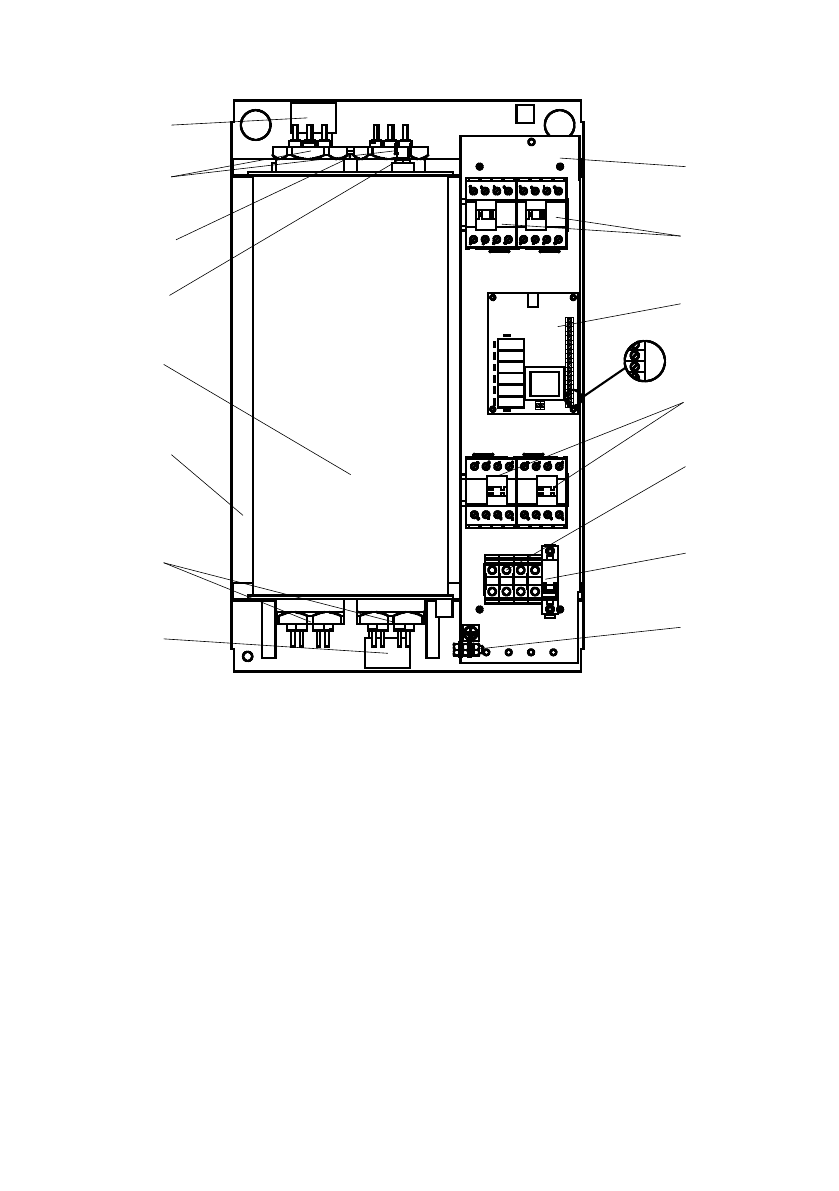

Вид прибора со снятым кожухом показан на рисунке 2.
Прибор состоит из:
-
задней панели (11) с установленными на ней котлом (1) и блоком управле-
ния нагрузкой (5)
;
-
котла в теплоизоляции с входным (2) и выходным (3) патрубками G 11/4
с
установленными блоками трубчатых электронагревателей (БТЭН) (4) с оболочками
из нержавеющей стали, рабочим (12) и аварийным (13) датчиком температуры
;
-
блока управления нагрузкой, с установленным на нем зажимом винтовым (6)
для подключения силового кабеля, автоматическим выключателем (7) для подклю-
чения фазного провода циркуляционного насоса, платой реле (8) с установленными
на ней винтовыми зажимами для подключения датчиков, управляющей замыканием
силовых цепей контакторов (9), а также зажимом (10) для
защитного проводника РЕ.
К винтовым зажимам 3 и 4 платы
(8)
необходимо подключить датчик уличной тем-
пературы воздуха.
A B C N
насос
1
2
3
4
1
2
3
4
4
5
6
7
8
1
2
3
4
9
9
10
11
13
12
Рисунок 2
Схема внутреннего устройства прибора
A B C N
насос
1
2
3
4
1
2
3
4
4
5
6
7
8
1
2
3
4
9
9
10
11
13
12
Рисунок 2
Схема внутреннего устройства прибора
- 5 -
