При этом максимальный уровень теплоносителя не должен превышать 30
метров от уровня прибора (рабочее давление в котле не выше 0,3 МПа). В системе
отопления необходимо использовать циркуляционный насос, установленный в соот-
ветствии с рисунком 2. При этом мощность насоса, подключеного к зажимам прибо-
ра (см. п. 4.1.), не должна превышать 0,55 кВт. Если мощность насоса более 0,55кВт,
необходимо использовать коммутирующую аппаратуру. В этом случае к клеммнику
“НАСОС” подключается катушка пускателя.
Система отопления должна обязательно иметь расширительную емкость,
сообщающуюся с атмосферой. При использовании расширительной емкости мем-
бранного типа (экспанзомат) на выходе из прибора перед шаровым вентилем должна
устанавливаться группа безопасности, включающая в себя предохранительный кла-
пан, рассчитанный на давление не более 0,4 МПа, манометр и автоматический воз-
духоотводчик.
Установку экспанзомата производить в соответствии с инструкцией по
эксплуатации экспанзомата!
Так как при срабатывании предохранительного клапана возможен выброс
теплоносителя или пара через его дренажное отверстие, необходимо к этому отвер-
стию выполнить слив в канализационную систему, защищающий от этих факторов.
6.1.7
На входе и выходе из прибора в соответствии с рисунком 4 устанав-
ливаются шаровые вентили применяемые при демонтаже, ремонте и техническом
обслуживании прибора.
1
2
4
5
6
8
9
10
11
7
7
3

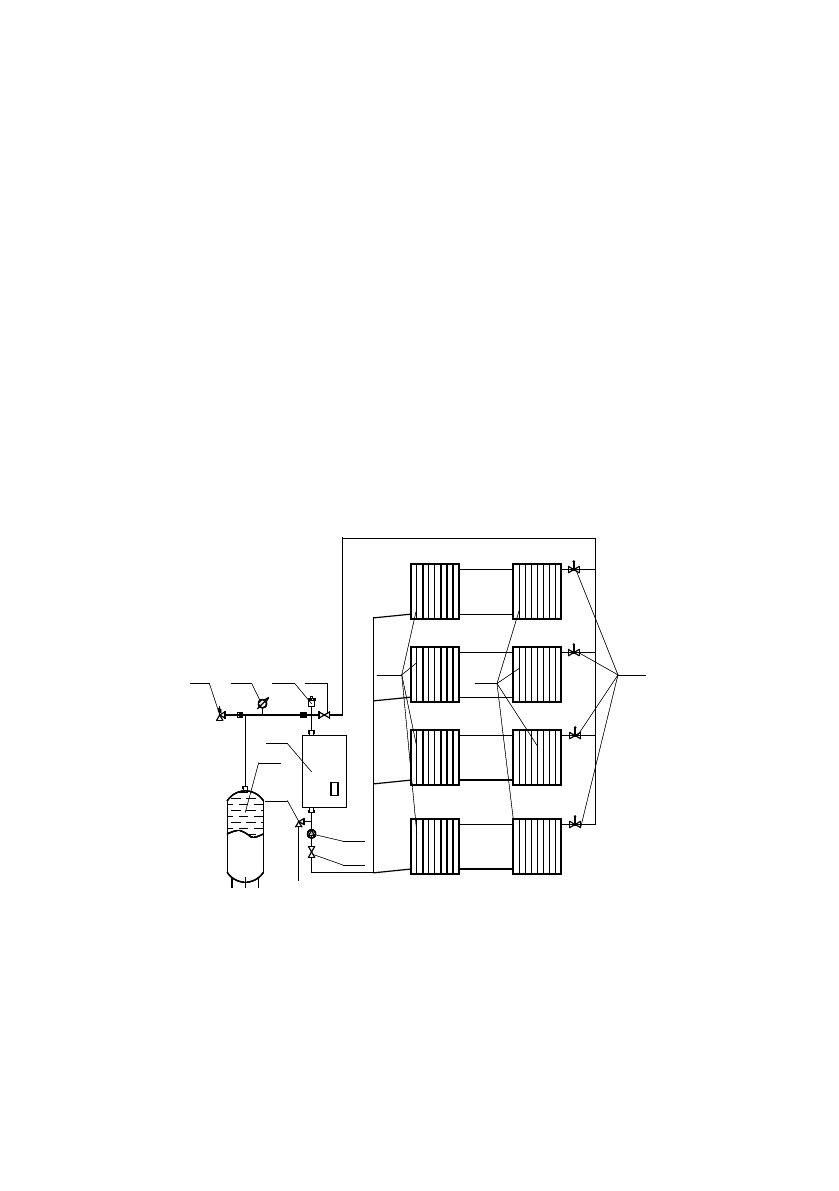

Рисунок 4
Гидравлическая схема отопительной системы
1 Клапан предохранительный 2 Экспанзомат 3 Манометр 4 Воздухоотводчик автоматический
5 Прибор 6 Кран сливной 7 Краны шаровые 8 Насос циркуляционный 9 Радиаторы
поддержания минимальной температуры воздуха 10 Термостатические клапаны
11 Радиаторы поддержания комфортной температуры воздуха
1
2
4
5
6
8
9
10
11
7
7
3
Установка запорной арматуры на трубопроводе, соединяющем расши-
рительную емкость с системой отопления запрещается!
- 9 -
