6.1.4  Пуско-наладочные работы предусматривают:
-  подключение электроотопительного котла к системе отопления;
-  подключение электроотопительного котла к электрической сети;
-  заполнение системы теплоносителем;
-  удаление воздуха из системы отопления;
-  доведение  давления  до  нормы  согласно  требованиям  настоящего

руководства по эксплуатации (при использовании экспанзомата);

-  пробный пуск;
-  регулировку системы и запорной арматуры;
-  инструктаж  потребителя  по  правилам  эксплуатации  с  отметкой  в  разделе

“Отметка о проведенных работах”.

6.1.5  К  стене    прибор  крепится

через

отверсти

я

в  кронштейне  верхнем

  с

использованием двух шурупов 8х50, дюбелей 10х60 и плоских шайб.

Межцентровое расстояние между крепежными отверстиями - 130 мм

.

6.1.6  Перед  монтажом  прибора  проверьте  правильность  и  качество  монтажа  системы

отопления.

Трубы  системы  отопления  в  соответствии  с  рисунком

3

  должны  быть

расположены  т ак,  чтобы  способствовать  е сте ственной  циркуляции
теплоносителя.  При  этом  максимальный  уровень  теплоносителя  не  должен
превышать  30  метров  от  уровня  прибора  (рабочее  давление  в  котле  не
выше  0,3  МПа).

В

  системе  отопления  необходимо  использовать

циркуляционный  насос,  установленный  в  соответствии  с  рисунком

3

.  При

этом  мощность  насоса,  подключен

н

ого  к  зажиму

винтов

ому  прибора  (см.  п.

4.

3

.),  не  должна  превышать  0,5  кВт.

Система  отопления  должна  обязательно  иметь  расширительную  емкость,

сообщающуюся  с  атмосферой.  При  использовании  расширительной  емкости
мембранного  типа  (экспанзомата)  на  выходе  из  прибора  перед  шаровым
вентилем  должна  устанавливаться  группа  безопасности,  включающая  в  себя
предохранительный  клапан,  рассчитанный  на  давление  не  более  0,4  МПа,
манометр  и  автоматический  воздухоотводчик.

Установку  экспанзомата  производить  в  соответствии  с  инструкцией

по  эксплуатации  экспанзомата!

- 7 -

- 14 -

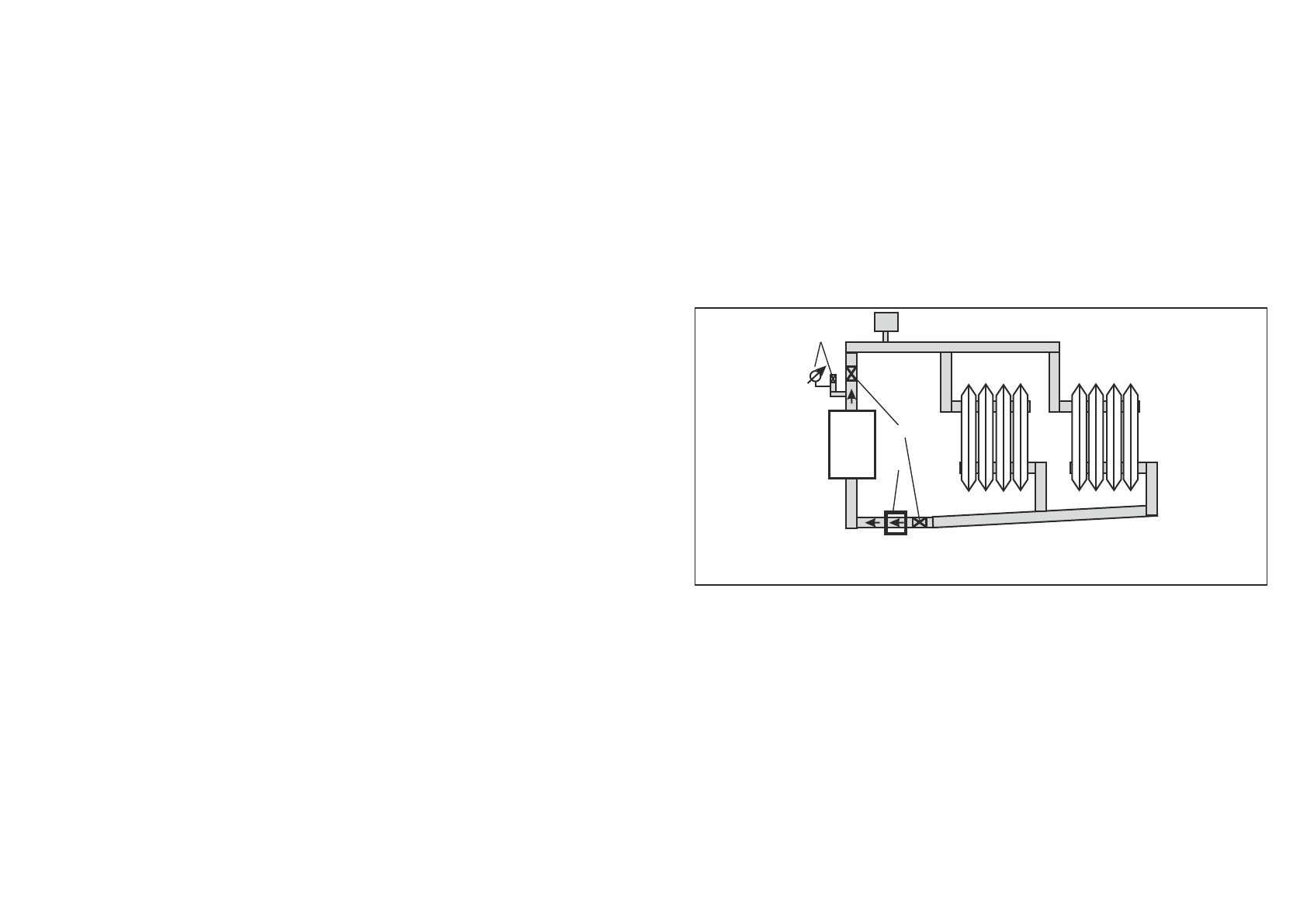

Рисунок 3 - Примерная схема системы отопления

П - прибор; ГБ - группа безопасности; НЦ - насос циркуляционный
РЕ - расширительная емкость; ШВ - шаровый вентиль G 1

ГБ

П

ШВ

НЦ

РЕ

12 Гарантии изготовителя

12.1  Гарантийный  срок  эксплуатации

  -  1  год  от  даты

прибора

подключения,  если  подключение  произведено  не  позднее  3  месяцев  от  даты
продажи

.  При  более  позднем  подключении  гарантийный  срок

прибора

эксплуатации  прибора  (1  год)  исчисляется  с  момента  продажи.

12.2  Покупатель-пользователь  под  угрозой  потери  гарантийных  прав

обязан  поручить  установку  прибора  и  пусконаладочные  работы  организации,
имеющей  право  на  производство  данных  работ,  зарегистрированной  в
соответствующих  органах,  и  получить  запись  в  разделе  “Отметка  о
проведенных  работах”,  подтверждающую  проведение  этих  работ.

12.3  Гарантийные  обязательства  распространяются  на  дефекты

изделия,  возникшие  по  вине  завода-изготовителя.

12.4  Рекламации  на  работу  прибора  не  принимаются,  бесплатный

ремонт  и  замена  не  производятся  в  следующих  случаях:

-  параметры  электрической  сети  не  соответствуют  требуемым  значениям;
-  отсутствует  зануление  (заземление)  прибора;
-  качество  теплоносителя  (воды)  не  соответствует  требованиям

СанПиН  2.1.4.1074.01;

-  использование  теплоносителя,  несоответствующего  требованиям

п.6.2.1,  или  неподдающегося  идентификации;

-  наличия  накипи  на  трубках  ТЭНов;
-  нарушение  потребителем  требований  Руководства  по  эксплуатации;
-  ремонт прибора потребителем без привлечения работника сервисной службы;
-  утеряно  Руководство  по  эксплуатации.
12.5  При  обнаружении  неисправностей  в  приборе  потребитель  обязан

вызвать  работника  сервисной  службы.  Решение  о  гарантийной  или  платной
форме  выполнения  ремонта  в  течении  гарантийного  срока  принимается
работником  сервисной  службы  после  установления  причин  неисправности.

12.6  Гарантийный  ремонт  прибора  оформляется  соответствующей

записью  в  разделе  “Отметка  о  проведенных  работах”.

12.7  Изготовитель  и  поставщик:  АО  “ЭВАН”,  Россия,  603024,  г.

Нижний  Новгород,

ул.  Фучика

,  д.

8

,

литер  И4-И8,

  тел.  (

831)  2-888-555,

круглосуточный  8-910  388-2002.

11 Свидетельство о приемке и продаже

Прибор  ЭВАН  NEXT  -  ___________   заводской  №  _______________

Соответствует

ТУ  3468-015-97567311-2017

Дата  выпуска   _____________________________________________________

Штамп  ОТК  (клеймо  упаковщика)

Цена       _______________________

Продан  _______________________________________________________________


(наименование  продавца)

Дата  продажи  _________________
