Эван NEXT- 3 - Инструкция по эксплуатации - Страница 4

4.3  Приборы  ЭВАН-NEXT  в  соответствии  с  рис.  2  состоят  из

следующих  основных  частей:

-  котла  (1)  с  входным  (2)  и  выходным  (3)  патрубками  G1,  датчиком

терморегулятора  (4),  аварийным  самовозвратным  термовыключателем  (5),

0

отключающим  прибор  при  92 С,  и  блоком  ТЭНов  (6);

-  панели  установочной  (7),  с  размещенными  на  ней:  зажимом

заземления  (8)  для  подключения  защитного  проводника  РЕ;  зажимом
винтовым  (13),  служащим  для  подключения  внешнего  силового  кабеля  и
циркуляционного  насоса;  реле  коммутации  (11)  и  предохранителем
циркуляционного  насоса  (12);

-  верхнего  (9)  и  нижнего  (10)  кронштейнов;
-  панели  управления  (14),  с  расположенными  на  ней  выключателями

ступеней  мощности  (15)  и  терморегулятором  (16),  служащим  для  установки
температуры  нагрева  теплоносителя.

4.

4

  ТЭНы  изготовлены  из  нержавеющей  стали.  Гайка  блока  ТЭНов

герметизируется  резиновым  уплотнительным  кольцом.

4.5  Для  уплотнения  ввода  питающего  кабеля  прибор  имеет  гермоввод

(уплотнительную  манжету).

4.6  Приборы  ЭВАН  NEXT  имеют  один  блок  (6),  состоящий  из  трех

ТЭН

ов  равной  мощности.  ТЭНы  в  приборах  до  9  кВт  включительно

расчитаны  на  работу  под  напряжением  220  В.  Это  позволяет  использовать
для  подключения  приборов  как  однофазное  220В,  так  и  трехфазное  380В
напряжение  с  нулевым  рабочим  проводом.

ТЭНы  приборов  мощностью  12кВт  и  14кВт  рассчит аны  на

напряжение  380  В.  Для  их  подключения  необходима  трехфазная  сеть  с
напряжением  380  В

- 4 -

- 17 -

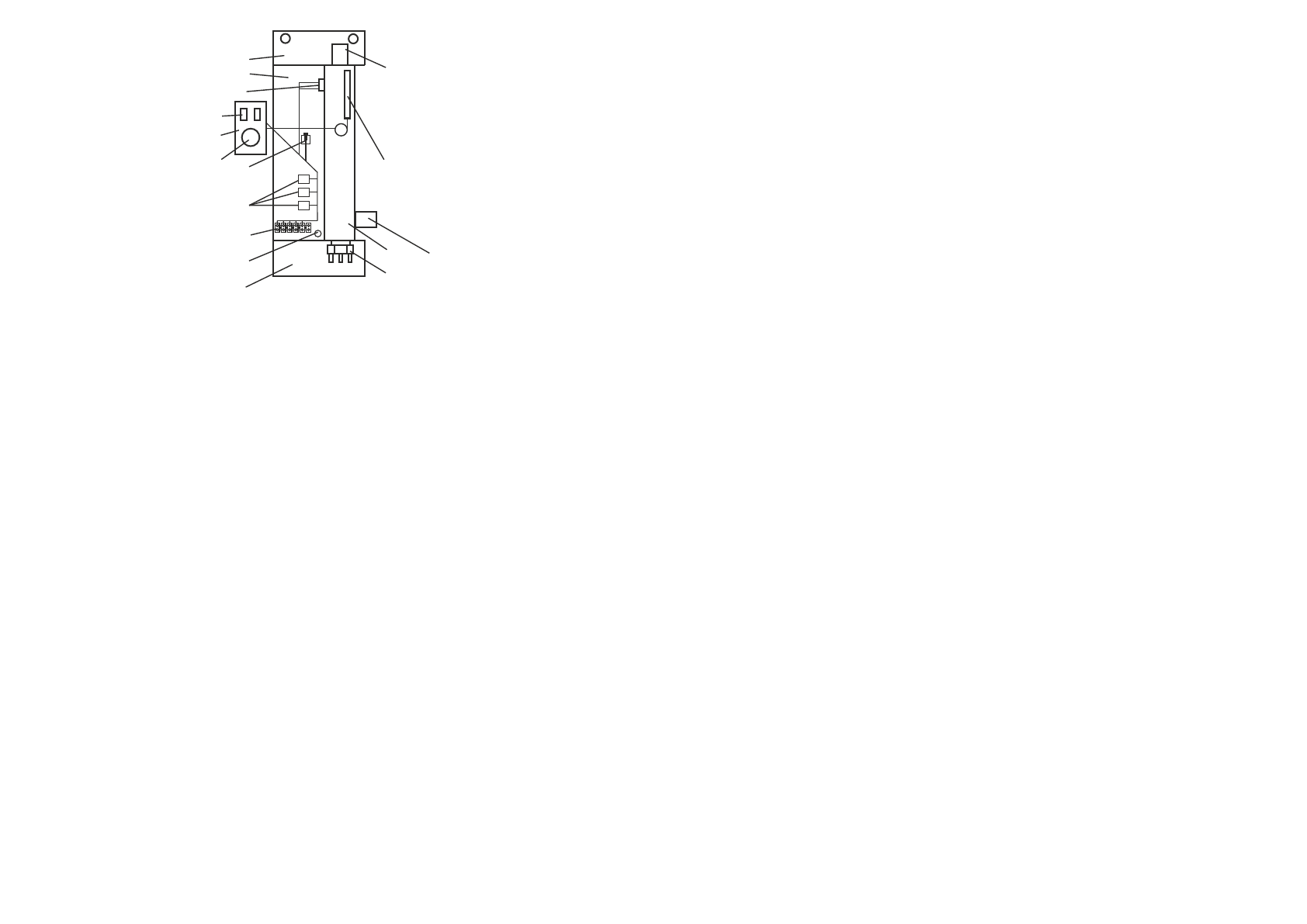

1-котел;  2-входной  патрубок;  3-выходной  патрубок;  4-датчик  терморегулятора;  5-датчик
термовыключателя;  6-блок  ТЭН;  7-панель  установочная;  8-зажим  заземления;  9-
кронштейн  верхний;  10-кронштейн  нижний;  11-реле  коммутации;  12-предохранитель
циркуляционного  насоса;  13-зажим  винтовой;  14-панель  управления;  15  -  выключатели;
16-терморегулятор

1

5

2

7

8

6

9

13

11

3

10

Рисунок 2 (кожух не показан):

12

4

14

16

15
