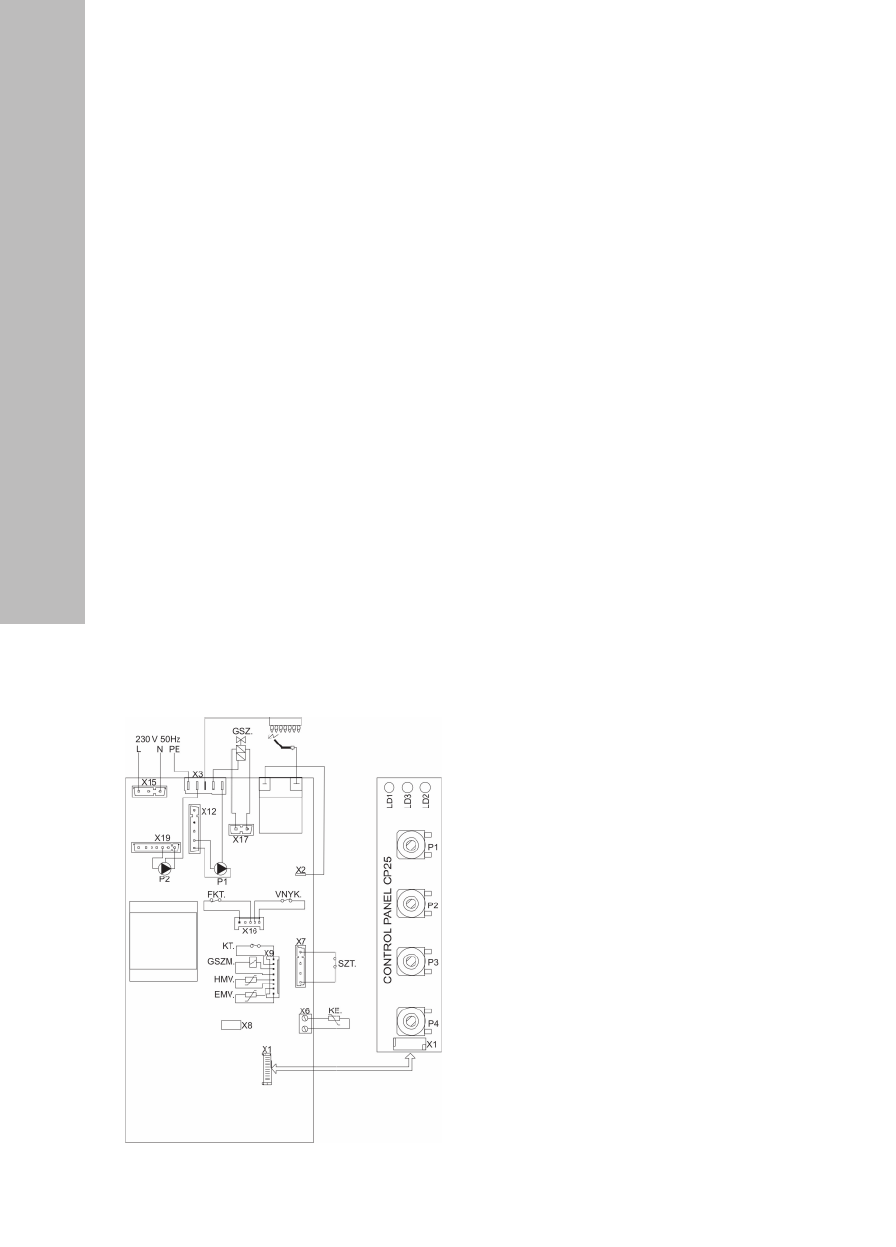

Электрическая монтажная схема платы
управления

HHV

Возвратт отопления

ГВС

Трубопровод потребительской горячей воды

С

Циркуляционный трубопровод

К приборам типа FSB ___Mpi косвенный
бойлер присоединяется следующим образом:
демонтируйте встроенный циркуляционный
насос, на его место установить трубу
1” соответствующего размера. Далее
произведите монтаж гидравлических
соединений, как показано на рисунке выше.

Подключение бойлера

Подключение водяного контура бойлера-котла
требует внимания и выполнения специальных
работ. Монтаж может производить только
специалист, знающий действующие стандарты,
нормы, предписаниями и т.д.
Перед соединением бойлера и котла,
необходимо тщательно промыть отопительную
систему, так как возможные загрязнения могут
быть причиной сбоя в работе бойлера.

Описание и монтаж электрооборудования
к котлам Electrolux

Управление газовым котлом с бойлером
косвенного нагрева спроектировано и
выполнено так, чтобы обеспечить использование
всех преимуществ котлов типа Electrolux.
В соответствии с этим:
•  котел работает от сети однофазного тока

230В/50Гц.

•  бойлер не имеет отдельного сетевого

соединения, он работает при 230В/50Гц от
блока управления котлом.

Измерение температуры, в котлах Electrolux
данных моделей, осуществляется с помощью
датчиков типа NTC. Установка: разместите
датчик NTC в измерительное гнездо бойлера
и соедините провода с соответствующими
клеммами на панели управления согласно
обозначений. Если провод датчика короткий,
его можно удлинить кабелем ПВС 2 х 0,75
мм

2

 или кабелем подобного типа, с учетом

электротехнических стандартов, винтовым
соединением, изоляцией и пр.
•  Соединить датчик NTC с серийной клеммой

согласно надписей.

•  Соединить насос ГВС (подогрева бойлера)

кабелем ПВС 3 х 0,75 мм2 или максимум
ПВС 3 х 1 мм2 с серийной клеммой в
соответствующем месте.

Установить перемычку на ножки JP3 на
электронной плате управления.

Подключение комнатного термостата

Провод комнатного термостата необходимо
подключить к серийной клемме с
соответствующей надписью, находящейся на
плате управления. Соединение – низковольтное,
для него нужны клеммы с зажимом.
Рекомендуемое сечение провода – 2x0,75 мм

2

.

Обозначения:

GSZ

 Газовый

кран

P1

Циркуляционный насос отопления

P2

Циркуляционный насос ГВС

FKT

Ограничительный термостат дымовых газов

VNYK

 Датчик давления

KT

Ограничительный  термостат

GSZM

  Катушка модуляции газового вентиля

ГВС

Датчик температуры ГВС (NTC)

EMV

Датчик температуры отопления (NTC)

SZT

 Комнатный

термостат

KE

Датчик внешней температуры (NTC)

L

Фазовый провод сетевого разъема

N

Нулевой провод сетевого разъема

PE

Защитный провод сетевого разъема

Для облегчения подключения датчиков NTC,
комнатного термостата и ГВС, соединения
выведены на серийную клемму панели
управления. Комнатный термостат необходимо
подключить вместо соответствующей
перемычки. В приборах типа ELECTROLUX
на месте подключения NTC ГВС установлено
сопротивление, которое при необходимости
