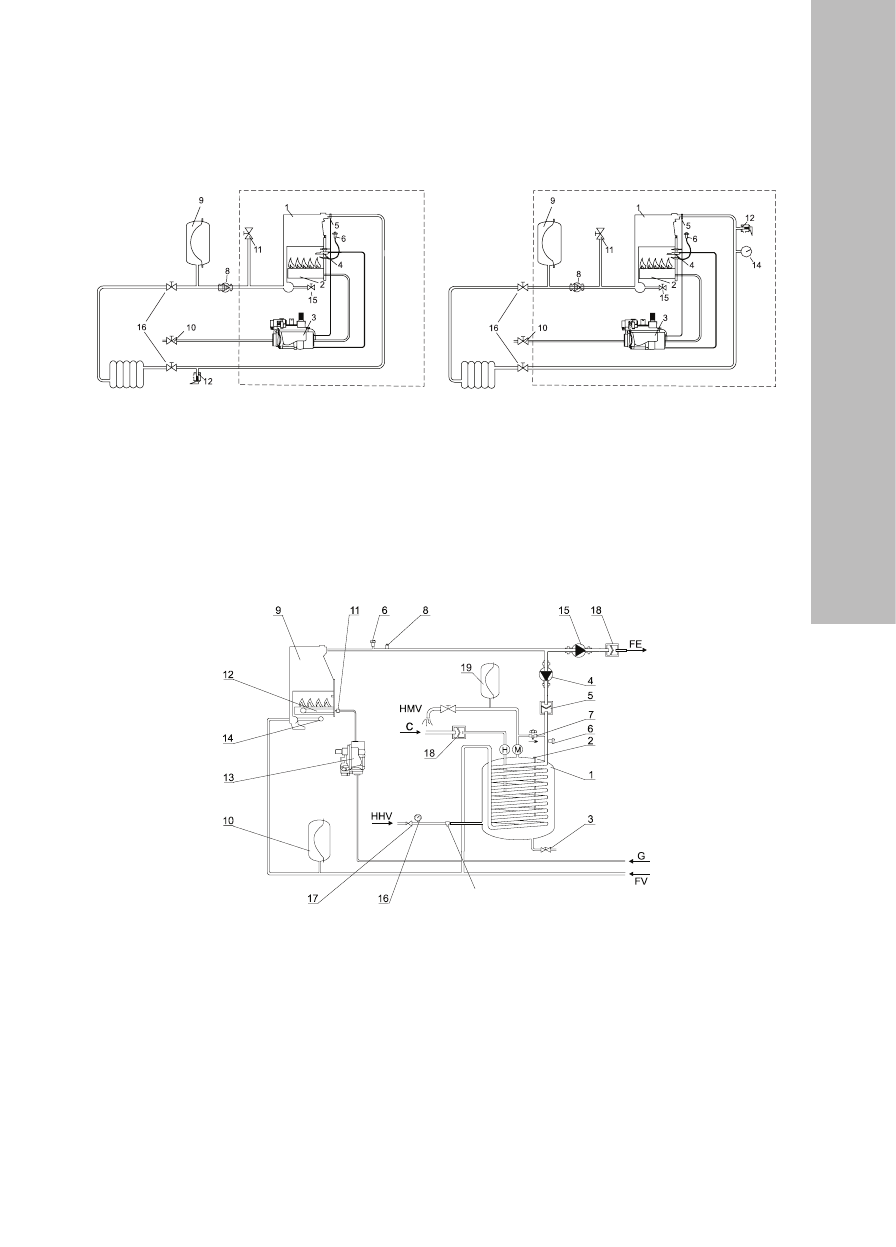

Принципиальные схемы работы

1

Теплообменник

2

Основная горелка

3

Газовый

клапан

4

Запальник

5

Аварийный термостат отопления

6

Электрод

розжига

7

Обратный

клапан

8

Циркуляционный

насос

9

Закрытый расширительный бак

10

Газовый кран

11

Заправочный кран

12

Предохранительный клапан на 3 бар

13

Автоматический воздухоотводчик

14

Манометр

15

Сливной кран

16

Основной кран

Рекомендованная схема подключения
котла с бойлером косвенного нагрева

ÉÍËÀÇÌÇÏÍÁ¿ÌÌÚÈÎÏÄÃÍÔÏ¿ÌÇÑÄÊÛÌÚÈ

ÉÊ¿Î¿Ì À¿Ï

FSB_Mi

FSB_Mpi

1

Бойлер

2

Магниевый

стержень

3

Сливной

кран

4

Заправочный

насос

5

Возвратный

клапан

6

Сброс

воздуха

7

Специальный

заправочно-дозировочный

вентиль

8

Аварийный

клапан

9

Теплообменник

10

Закрытый расширительный бак

11

Газовая

арматура

12

Газовая

горелка

13

Комбинированный газовый вентиль

14

Сливной кран отопления

15

Отопительный циркуляционный насос

16

Манометр

17

Редуктор холодной воды

18

Обратный

клапан

19

Расширительный бак для
потребительской воды

20

Комбинированный аварийный клапан на 6
бар

FE

Подача

отопления

FV

Возврат отопления

G

Газопровод
