6

electrolux

газовые котлы

7

FSB __ Mi/HW;
FSB __ Mpi/HW

Единицы

измерения

15 Mi/HW

15 Mpi/HW

25 Mi/HW

25 Mpi/HW

35 Mi/HW

35 Mpi/HW

40 Mi/HW

Расход газа

м

3

 /ч

1,1/0,77

1,8/1,26

2,5/1,75

3,1/2,17

Характеристики продуктов сгорания

Классификация по отводу продуктов сгорания В11BS

Отвод продуктов сгорания

 мм

130

130

130

150

Температура продуктов сгорания

о

С

100

110

120

130

Тяга дымохода

мбар

0,1

Массовый поток продуктов сгорания

м

3

/ч

38,1

55,8

72,3

87,9

Класс Nox

2. (концентрация NOx<200мг/кВтч)

Электрические характеристики

Электросоединение

В/Гц

230/50

Электрическая  мощность

Вт

100

100

100

100

Электрическая  защита

IP 20

Класс защиты

I

Розжиг пламени запальника

ионизационный

Розжиг

Гц/кВ

 6/15 электрическая искра

Уровень шумов

дб

макс. 50

Габаритные размеры

Высота

мм

1425

Ширина

мм

560

560

560

635

Глубина

мм

772

Вес котла (без воды)

кг

147

160

173

190

•  Бережно храните данное руководство. Вы

всегда сможете обратиться к нему в случае
необходимости.

•  Установка котла должна проводиться с соб-

людением действующих государственных и
местных норм квалифицированным персо-
налом специализированных организаций в
соответствии с инструкциями изготовителя в
разделе «Инструкция по монтажу, регулиро-
ванию и техническому обслуживанию».

•  Под квалифицированным персоналом

понимается персонал, имеющий соответс-
твующую профессиональную подготовку
и технические знания в области бытового
газоиспользующего оборудования для
отопления и приготовления горячей воды

•  Производитель снимает с себя любую

ответственность за ущерб, вызванный
ошибками монтажа и использования, равно
как и несоблюдением действующих госу-
дарственных и местных норм и инструкций
самого изготовителя.

•  Важно: этот газовый котел служит для

нагрева воды до температуры ниже темпе-
ратуры кипения при атмосферном давле-
нии; он должен подсоединяться к системам
отопления. Не позволяйте маленьким детям

играть с упаковочным материалом, снятым
с котла (картон, пластиковые пакеты и
т.д.), поскольку он может являться для них
источником опасности.

•  Прежде чем осуществлять какие-либо

действия по чистке или техническому
обслуживанию, отключите аппарат от
электрического питания с помощью выклю-
чателя и/или через специальный внешний
выключатель (автомат защиты).


•  В случае поломки и/или неудовлетвори-

тельной работы необходимо сразу же пре-
кратить работу аппарата, воздерживаясь
от каких-либо попыток самостоятельного
ремонта или непосредственного вмеша-
тельства.

•  Техническое обслуживание и ремонт котла

должен проводиться только квалифициро-
ванным специалистом Авторизированного
сервис-центра Electrolux или специализиро-
ванной организацией партнера, имеющей
письменный договор с таким сервис-цент-
ром, который уполномочивает ее на прове-
дение технического обслуживания и ремон-
та, с использованием исключительно ори-
гинальных запасных частей. Несоблюдение
вышеуказанного может повлиять на безо-
пасность эксплуатации аппарата и влечёт
за собой потерю гарантии производителя.

•  В случае, если Вы решили не использовать

больше котёл, следует обезопасить те
части, которые могут явиться потенциаль-
ным источником опасности

•  Если котёл должен быть продан или передан

другому владельцу или, если в случае пере-
езда Вы оставляете котел новому владельцу,
убедитесь, что данное руководство остается
при котле, так что новый владелец и/или мон-
тажник мог бы им воспользоваться.

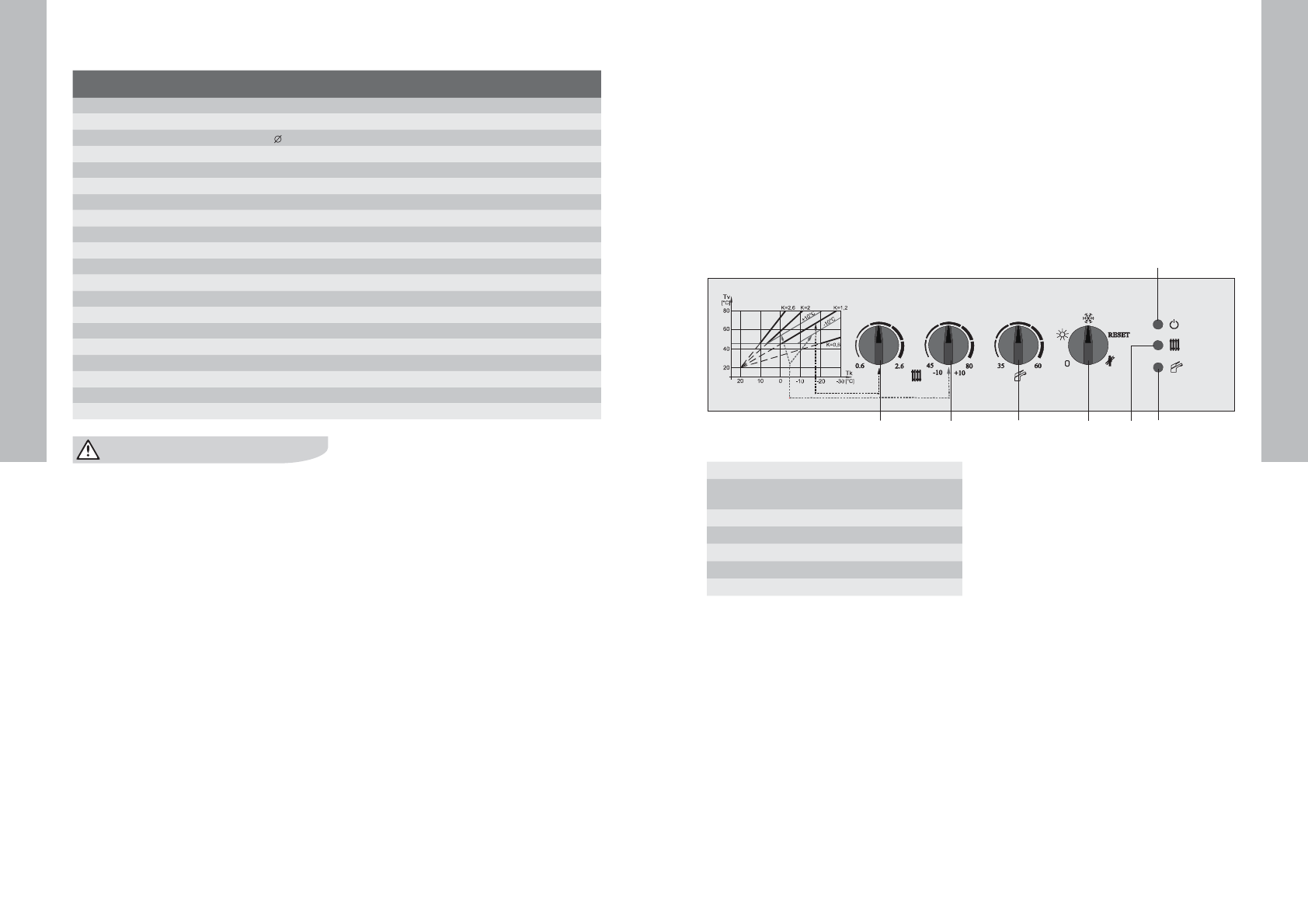

Панель управления

1

1

1

1

-% -%

-%

•  Котел должен использоваться только по

своему прямому назначению. Любое другое
использование должно считаться ненадле-
жащим и, следовательно, потенциально
опасным.

•  Запрещено использование котла для целей,

отличных от указанных.

•  Данный котёл должен устанавливаться на

ровное не горючее основание в котельных,
помещениях, где обеспечена вентиляция.

Р4

Регулятор угла наклона кривой

РЗ

Регулятор отопления и регулятор
параллельного сдвига

Р2

Регулятор ГВС

Р1

Переключатель выбора режима

LD1

Электропитание включено

LD2

Режим отопления

LD3

Режим ГВС
