Циркуляционные насосы

Газовые котлы моделей FSB _ Mi/HW;
FSB_Mpi/HW устанавливаются только
в закрытых отопительных системах
с принудительной циркуляцией
теплоносителя.

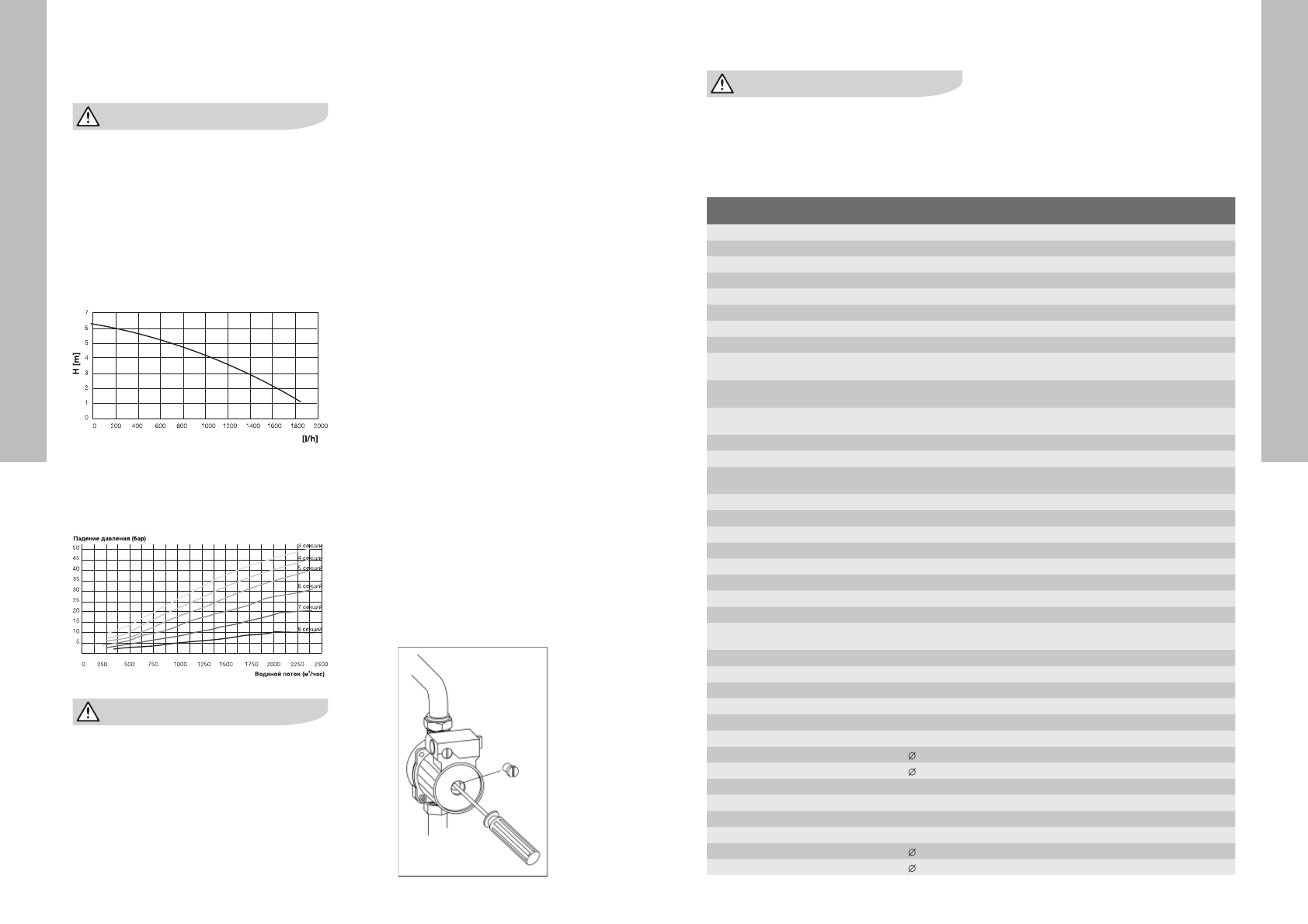

На приведенном ниже графике представлена
характеристика встроенных циркуляционных
насосов (в котлах серии FSB _ Mi/HW
– встроенный циркуляционный насос бойлера;
FSB _ Mpi/HW – встроенный циркуляционный
насос бойлера и контура отопления.

Для котлов серии FSB _ Mi/HW расчёт
циркуляционного насоса на отопление следует
производить с учётом гидравлического
сопротивления теплообменника.

Перед первым включение котла или
после длительной не работы котла
(простоя), во избежание поломки насоса,
рекомендуется проверить насос:
•  отвинтить пробку в центре насоса,

чтобы получить доступ к оси ротора;

•  повернуть ротор насоса с помощью

отвертки в направлении указывающей
стрелки на корпусе насоса.

Защита от коррозии

Неоднородные конструктивные элементы или
пластмассовые трубы, вызывающие диффузию
кислорода, могут быть причиной повреждения
системы центрального отопления.
При заправке или дозаправке отопительной
системы следите за тем, чтобы вода заправки
не содержала агрессивных компонентов.
Пользуйтесь добавками для снижения
эффекта коррозии.

Примечание:

Неправильное использование добавок может
привести к  повреждению системы!

Заправку или слив можно производить

только после того, как температура котла
сравнялась с комнатной (температурой в
котельной)!

После выполнения монтажных работ или
перед запуском в эксплуатацию, котел и
отопительную систему необходимо заправить
подготовленной водой с жесткостью 0,5 – 0,8
nk

о

 так, чтобы в системе не оставался воздух.

Для каждого типа котлов Electrolux в
отопительную систему рекомендуется
вмонтировать автоматический вентиль
развоздушивания и/или сепаратор
микропузырьков в наиболее горячей точке
(автоматический воздухоотводчик входит в
комплект котлов FSB _ Mi/HW).
Если отопительный прибор монтируется в
уже имеющуюся «старую» систему отопления
предварительно необходимо провести
основательную химическую обработку системы
для удаления водяного камня.

В случае игнорирования описанных выше
предупреждений Фирма Electrolux не несет
никакой ответственности за возникшие
вследствие этого повреждения!

FSB __ Mi/HW;
FSB __ Mpi/HW

Единицы

измерения

15 Mi/HW

15 Mpi/HW

25 Mi/HW

25 Mpi/HW

35 Mi/HW

35 Mpi/HW

40 Mi/HW

Технические характеристики

Тепловая мощность горелки

кВт

16/11,2

24/16,8

32/22,5

40,5/28,45

Полезная тепловая мощность

кВт

14/9,8

22/15,4

29,3/20,5

36,8/25,8

Номинальный КПД

%

90,5

91

90,9

90,8

Мин./макс. рабочая температура

о

С

45/85

Водяной объем котла

дм

3

5,5

7

8,6

10,2

Число горелок/форсунок (V)

шт

2

3

4

5

Число чугунных секций  (V+1)

шт

3

4

5

6

Отапливаемая площадь (средняя
величина при высоте потолка 2,5м)

м

2

140

220

290

370

Максимальное избыточное рабочее
давление

бар

3 (2.класс давления)

Избыт. давление испытания
теплообменника

бар

6

Падение давления (80/60

о

С)

мбар

0,6

0,5

0,4

0,3

Объем расширительного бака

л

10

10

10

Начальное давление расширительного
бака

бар

1

1

1

Размеры соединения

Подачи, возврат контура отопления

дюйм

1

Газовое соединение

дюйм

3/4

ГВС

дюйм

1/2

Данные потребительской горячей воды

Полезная мощность на ГВС

кВт

27

27

27

27

Объем бака

л

100

100

100

100

Макс.  рабочая температура

о

С

60

Постоянный водяной поток при
45

о

С(

Δ

=30

о

С)

л

7,5

11

11

12

Макс. рабочее давление бака

бар

6

6

6

6

Давление испытания бака

бар

10

10

10

10

Газотехнические характеристики:

Классификация по использованному газу II2H,S3P

Сетевой природный газ

Давления соединения

25

Давление форсунки горелки, газ “Н”

мбар

12,8

12,5

11,6

12

Диаметр форсунки горелки

 мм

2,35

2,35

2,35

2,35

Диаметр форсунки запальника

 мм

0,36

Потребление газа “Н”

м

3

 /ч

1,6/1,12

2,5/1,75

3,4/2,38

4,3/3,31

Сжиженный газ пропан

Давления соединения

мбар

30/50

Давление форсунки горелки

мбар

25,9

25,9

22,0

24,1

Диаметр форсунки горелки

 мм

1,45

1,45

1,6

1,6

Диаметр форсунки запальника

 мм

0,2

Технические характеристики
