5.

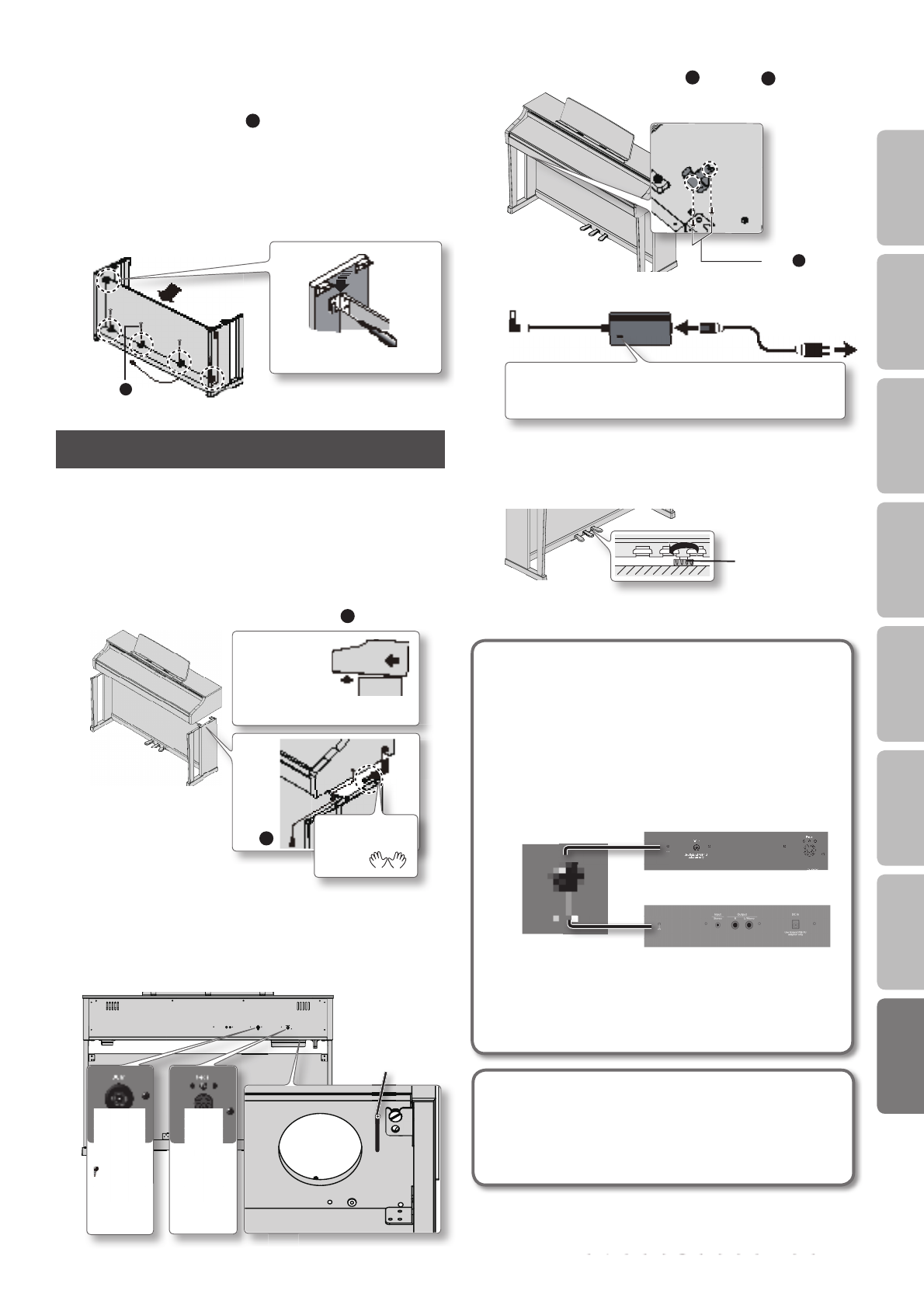

Зацепите металлические скобы тыльной панели за
ослабленные винты, как показано на иллюстрации.

6.

Используя четыре винта

B

 (M5 x 20 мм), наживите

педальный модуль.

7.

Тщательно заверните два боковых винта и четыре винта
педального модуля.

*  Перед тем как прикрепить тыльную панель и завернуть винты, тщательно

подгоните все панели, чтобы тыльная панель стояла параллельно
педальному модулю.

Вид сзади

сзади

5.

Винты, ослабленные на шаге 4 x 2

Винт

B

 x 4

6.

2. Установите инструмент

1.

Выровняйте винты на нижней стороне фортепиано
(по одному слева и справа) с металлическими скобами
на боковых панелях. Затем, приподняв лицевой край
фортепиано на 1-2 см, потяните его на себя так, чтобы
винты зашли в металлические скобы.

*  Держите фортепиано крепко. Будьте осторожны, чтобы не защемить

пальцы.

2.

Закрепите фортепиано на стойке винтами

B

 (M5×20 мм).

2.

Пожалуйста, не
защемите паль-
цы!

Потяните на
себя, припод-
няв передний
край.

Винт

B

1.

3.

Подключите адаптер питания к разъему DC In тыльной
стороны фортепиано, а также кабель от педального
модуля к разъему Pedal. При необходимости используйте
липкую полоску на нижней стороне фортепиано для
фиксации педального кабеля.

Адаптер
питания

Педальный
кабель

Липкая полоска

ая пол

4.

Закрепите крюк для наушников

D

 винтами

C

 (M4 x 16 мм).

Винт

C

 x 2

5.

Подключите адаптер питания и шнур питания.

Положите адаптер питания так, чтобы сторона с индикатором была
обращена вверх, а сторона с текстовой информацией – вниз. При
подключении шнура к розетке индикатор загорается.

К розетке

Шнур питания

6.

Настройте высоту упора.

Выверните упор, чтобы опустить его и обеспечить плотный контакт
с поверхностью пола. В частности, если инструмент установлен на
ковер, выверните упор так, чтобы он туго прижался к полу.

Упор

*  Если между полом и упором остается зазор, педали инструмента могут

быть повреждены при игре.

Транспортировка инструмента

Если инструмент нужно перенести, прежде всего закройте крышку клавиа-
туры, отключите адаптер питания и поднимите нижние упоры стойки. При
перемещении требуется как минимум два человека. Поднимайте инстру-
мент осторожно, держите его ровно и будьте осторожны, чтобы не заще-
мить пальцы и не уронить инструмент на ногу.

Заземление

В зависимости от внешних условий или особенностей комплекта оборудо-
вания, иногда может наблюдаться неприятное ощущение «покалывания»
при прикосновении к поверхности прибора, корпуса подключенного ми-
крофона или других приборов, например гитар. Это возникает вследствие
остаточного электрического заряда и совершенно безопасно. Если это бес-
покоит, соедините терминал заземления (см. рисунок) с внешней шиной за-
земления. В определенных условиях при заземлении может возникнуть
фоновый шум (гул). При возникновении сомнений относительно коррект-
ности заземления обратитесь в сервисный центр Roland или по месту при-
обретения прибора.

тыльная панель HP506

тыльная панель HP504

Запрещается заземлять прибор через:

•  Водопроводные трубы (в связи с риском удара током)

•  Газовые трубы (в связи с риском взрыва или пожара)

•  Заземление телефонных линий или громоотводы (в связи

с риском возгорания/удара током во время грозы)
