 Сборка

стойки

•  Для того чтобы сборка прошла успешно, обязательно прочитайте данную инструкцию до начала сборки. Сохраните инструкцию – она может

пригодиться еще не один раз.

•  При перемещении фортепиано поднимайте его осторожно и держите параллельно полу.
•  Будьте внимательны, чтобы не защемить пальцы и не уронить инструмент себе на ноги при транспортировке или сборке.
•  Сборку и транспортировку инструмента обязательно должно производить как минимум два человека.
•  Прячьте винты и другие мелкие детали от маленьких детей. Дети могут случайно проглотить мелкие предметы.
•  Сначала закручивайте винты не до конца (приблизительно на половину длины) и только установив все их на места, затягивайте до конца. Не используйте при

затягивании винтов электрические отвертки. В противном случае можно сорвать резьбу.

*  Отвертка для сборки инструмента не входит в комплект поставки. Подготовьте крестовую отвертку подходящего размера.

*  После того, как все винты будут тщательно затянуты, установите инструмент на ровную устойчивую поверхность. Никогда не ставьте инструмент на ковер с длинным вор-

сом. В противном случае педали инструмента могут быть повреждены за счет излишней глубины хода.

*  Поверхность фортепиано и стоек требует бережного обращения, в противном случае можно будет поцарапать панели.

*  Не устанавливайте модуль фортепиано непосредственно на пол, без стойки. В этом случае можно повредить нижнюю панель и разъемы нижней части инструмента.

Copyright© 2011 ROLAND CORPORATION
Все права защищены. Никакая часть данного документа не может быть воспроизведена без письменного разрешения компании ROLAND CORPORATION.

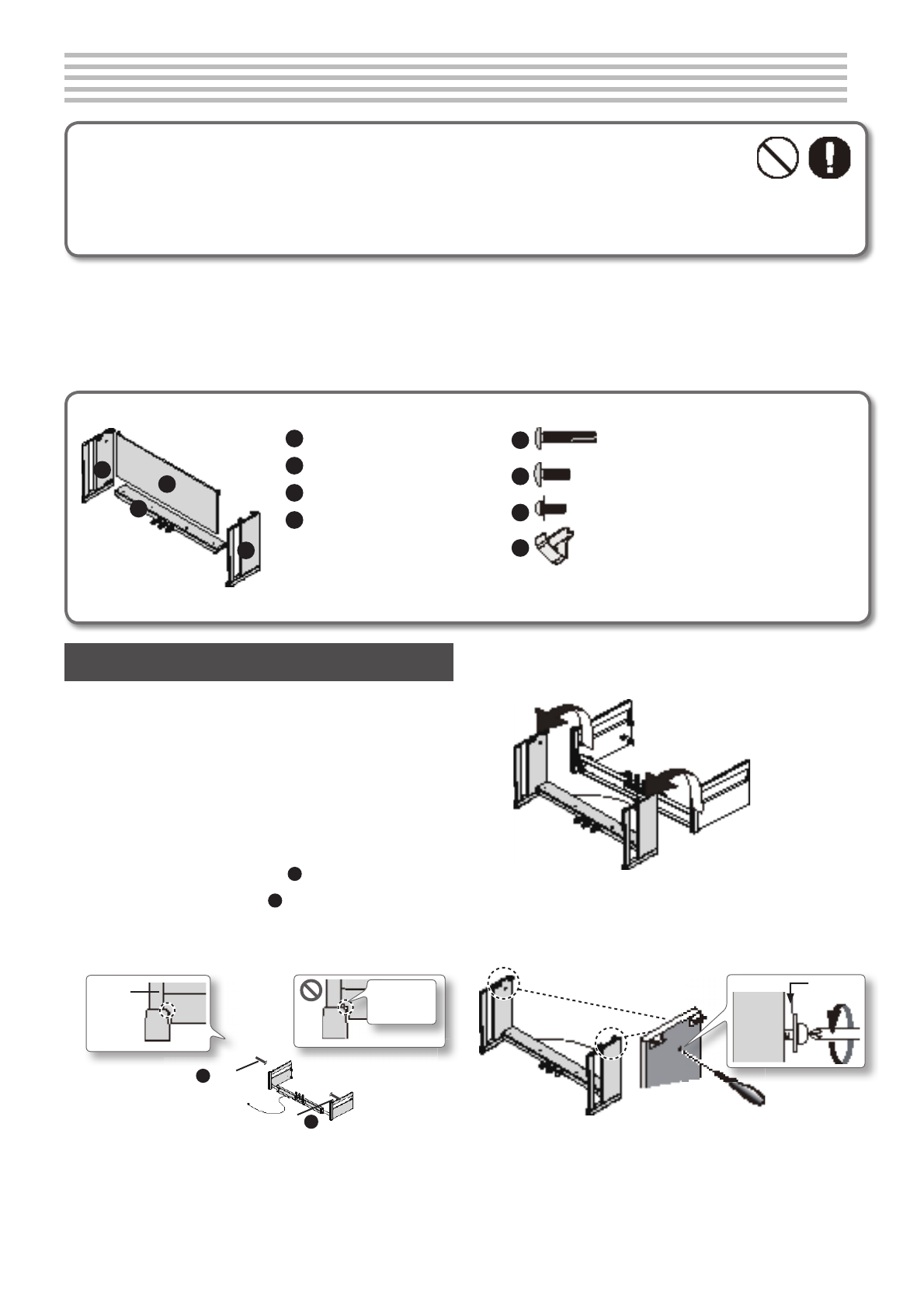

1. Процедура сборки

*  Прежде всего соберите стойку в первом приближении,  не затягивая

винты до упора. Затем, проверив, насколько хорошо выровнены панели
(и поправив их, если необходимо), продолжите сборку и затяните винты
до конца.

*  При необходимости, расстелите одеяло, чтобы не поцарапать стойки и

полы во время сборки.

*  Будьте внимательны, чтобы не защемить кабель от педалей во время

сборки.

1.

Как показано на иллюстрации, установите левую и
правую боковые панели на педальный модуль так, чтобы
совпали металлические скобы на внутренней стороне, и
стяните их не сильно винтами

A

 (M5 x 40 мм).

2.

Тщательно затяните винты

A

 (четыре штуки),

наживленные на шаге 1.

*  Во время крепления педального модуля следите за тем, чтобы при

сборке между модулем и боковыми панелями не образовалось зазоров.

Винт

A

 x 2

Винт

A

 x 2

Боковая панель

Уложите свободно
кабель от педалей.

Боковая
панель

Не допускать

зазоров!!

3.

С помощью другого человека установите боковые
панели в вертикальное положение.

*  Следите за тем, чтобы педальный модуль не изгибался.

4.

Ослабьте винты на левой и правой боковых панелях
приблизительно на 3 оборота, так, чтобы их резьба
показалась приблизительно на 5 мм, как показано на
иллюстрации.

зазор
5 мм

Проверка комплектности

1

Боковая панель (левая)

2

Боковая панель (правая)

3

Педальный модуль

4

Тыльная панель

*  Необходима крестовая отвертка (размер: #2).

A

B

C

D

Винт (M5 × 40 мм) x 4

Винт (M5 × 20 мм) x 6

Винт (M4 × 16 мм) x 2

Крюк для наушников x 1

1

2

3

4

   Сборка инструмента

 Сборка  инструмента
