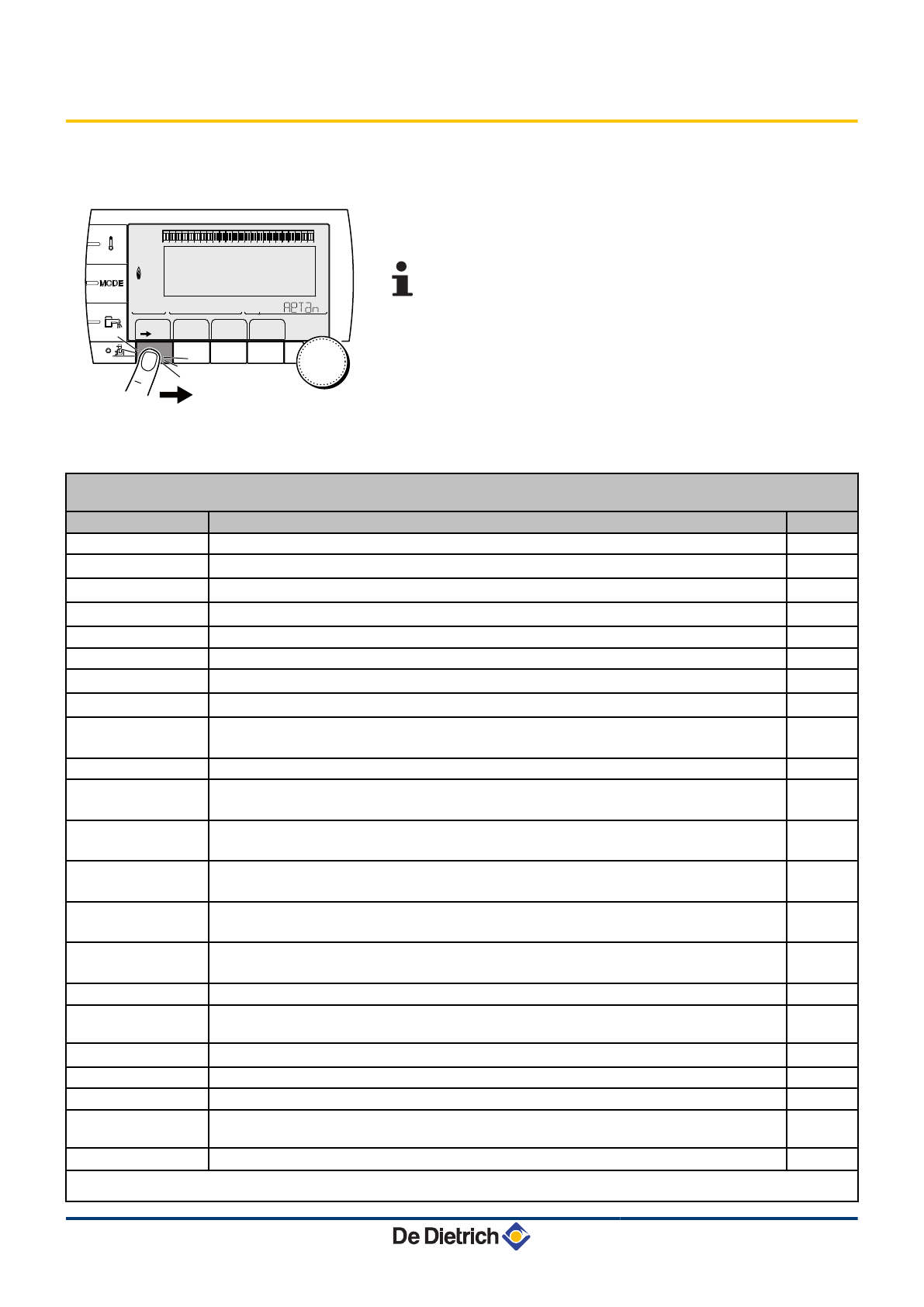

4.2

Отображение измеряемых параметров

Различные измеренные оборудованием значения можно

посмотреть в меню

#ИЗМЕРЕНИЯ

.

1. Доступ на уровень "Пользователя" : Нажать на клавишу

>

.

2. Выбрать меню

#ИЗМЕРЕНИЯ

.

4

Повернуть вращающуюся ручку для

пролистывания меню или для изменения

значения.

4

Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения

изменения значения.

¼

 Для более детального описания навигации по

меню см. следующую главу :  "Навигация по меню",

Страница 13.

Уровень "пользователя" - Меню #ИЗМЕРЕНИЯ

Параметр

Описание

Единица

НАРУЖН. ТЕМП.

Наружная температура

°C

ТЕМП. ПОМ. А

(1)

Комнатная температура контура A

°C

ТЕМП. ПОМ. B

(1)

Комнатная температура контура B

°C

ТЕМП. ПОМ. С

(1)

Комнатная температура контура C

°C

ТЕМП.КОТЛА

Температуры воды в котле

°C

ДАВЛЕНИЕ

Давление воды в установке

бар

ТЕМП.ГВС

(1)

Температура воды в водонагревателе ГВС

°C

ТЕМП.ГВС ТЕК.

(1)

Текущая температура горячей воды

°C

TEMП.БУФ.BHAГP

(1)

Температура воды в буферном водонагревателе

°C

ТЕМПЕРАТУРА ХВ

Температура холодной санитарно-технической воды

°C

TEMП.БACCEЙH B

(1)

Температура воды в бассейне контура B

°C

TEMП.БACCEЙH C

(1)

Температура воды в бассейне контура C

°C

ТЕМП.ПОДАЧА В

(1)

Температура воды в подающей линии контура B

°C

ТЕМП.ПОДАЧА С

(1)

Температура воды в подающей линии контура C

°C

ТЕМП.СИСТЕМЫ

(1)

Температура воды в подающей линии системы из нескольких теплогенераторов

°C

Т.ГВС НИЗ

Температура воды в нижней части водонагревателя для ГВС

°C

ТЕМП.ГВС ВСП.

(1)

Температура воды во 2-ом водонагревателе для ГВС, подключенном на

вспомогательный выход AUX

°C

ТЕМП. ГВС

(1)

Температура воды во 2-ом водонагревателе для ГВС, подключенном на контур A

°C

TEMП.OБPATKИ

Температура воды в обратной линии котла

°C

СК-ТЬ ВЕНТ.

Скорость вращения вентилятора

об./мин

МГН. МОЩН.

Мгновенная относительная мощность котла (0 % : Горелка выключена или работает на

минимальной мощности)

%

ТОК

 (мкА)

Ток ионизации

мкА

(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное

оборудование.
