background image

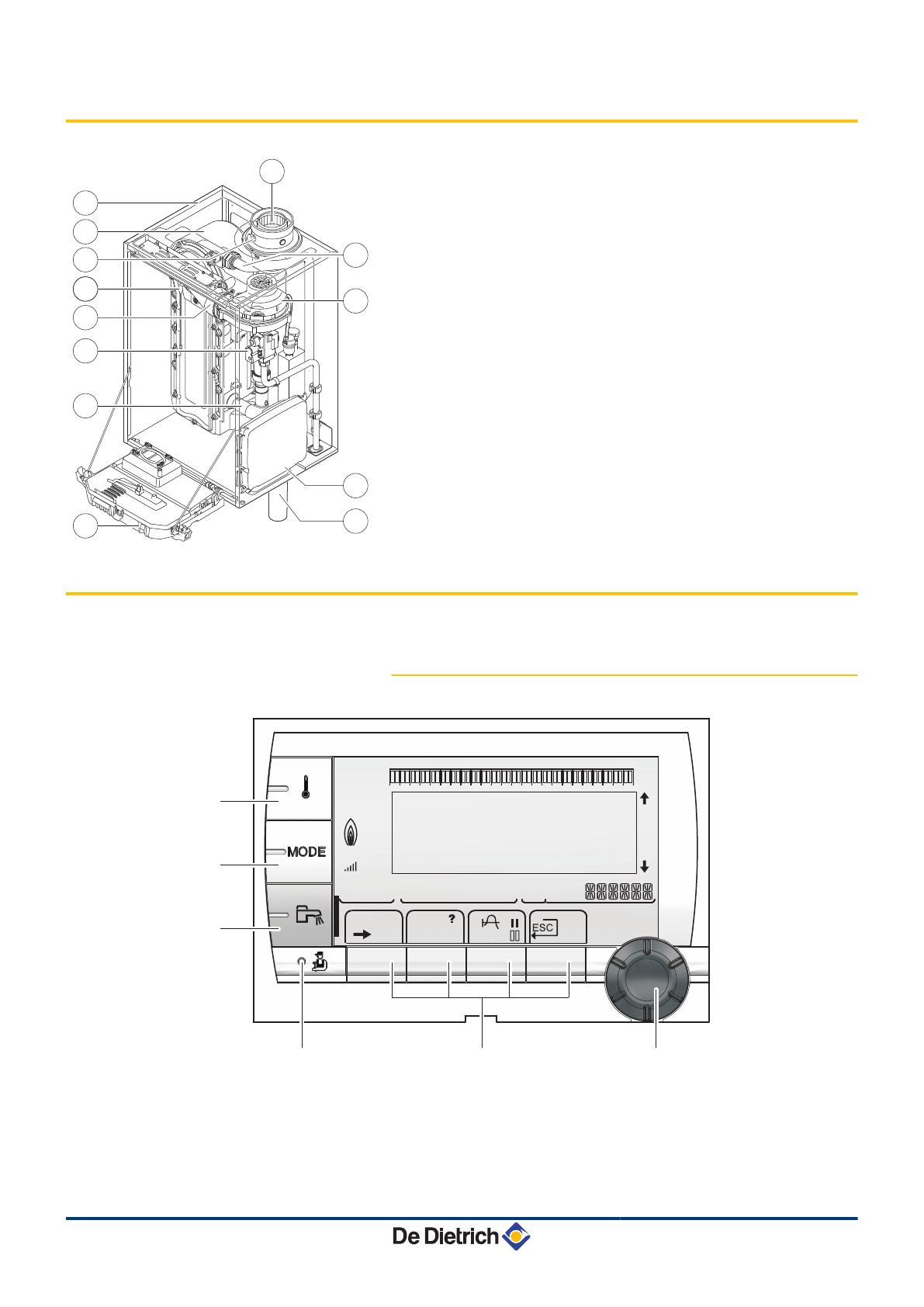

3.2

Основные компоненты

1

Коаксиальный дымоход / Подача воздуха

2

Обшивка/воздухозаборник

3

Теплообменник (Центральное отопление)

4

Отвод для измерения чистоты сгорания

5

Запальный/ионизационный электрод

6

Смесительная труба

7

Комбинированный газовый блок

8

Шумоглушитель забора воздуха

9

Панель управления

10

Сифон

11

Отсек для электронных плат управления

12

Вентилятор

13

Труба подающей линии

3.3

Панель управления DIEMATIC iSystem

3.3.1.

Описание клавиш

A

Клавиши регулировки температуру (отопление, ГВС,

бассейн)

B

Клавиша выбора режима работы

C

Клавиша изменения режима работы ГВС

T002036-B

8

7

4

5

5

6

2

3

9

11

10

12

13

1

A000866-A

bar

STD

t

0

2

4

6

8

10

12

14

16

18

22

24

20

p

b

AUTO

x c

r

j

M

g

m

A

B

C

D

E

F

(

'

MCA 45 - 65 - 90 - 115

3. Описание

06/09/2010  - 300024766-001-A

10
