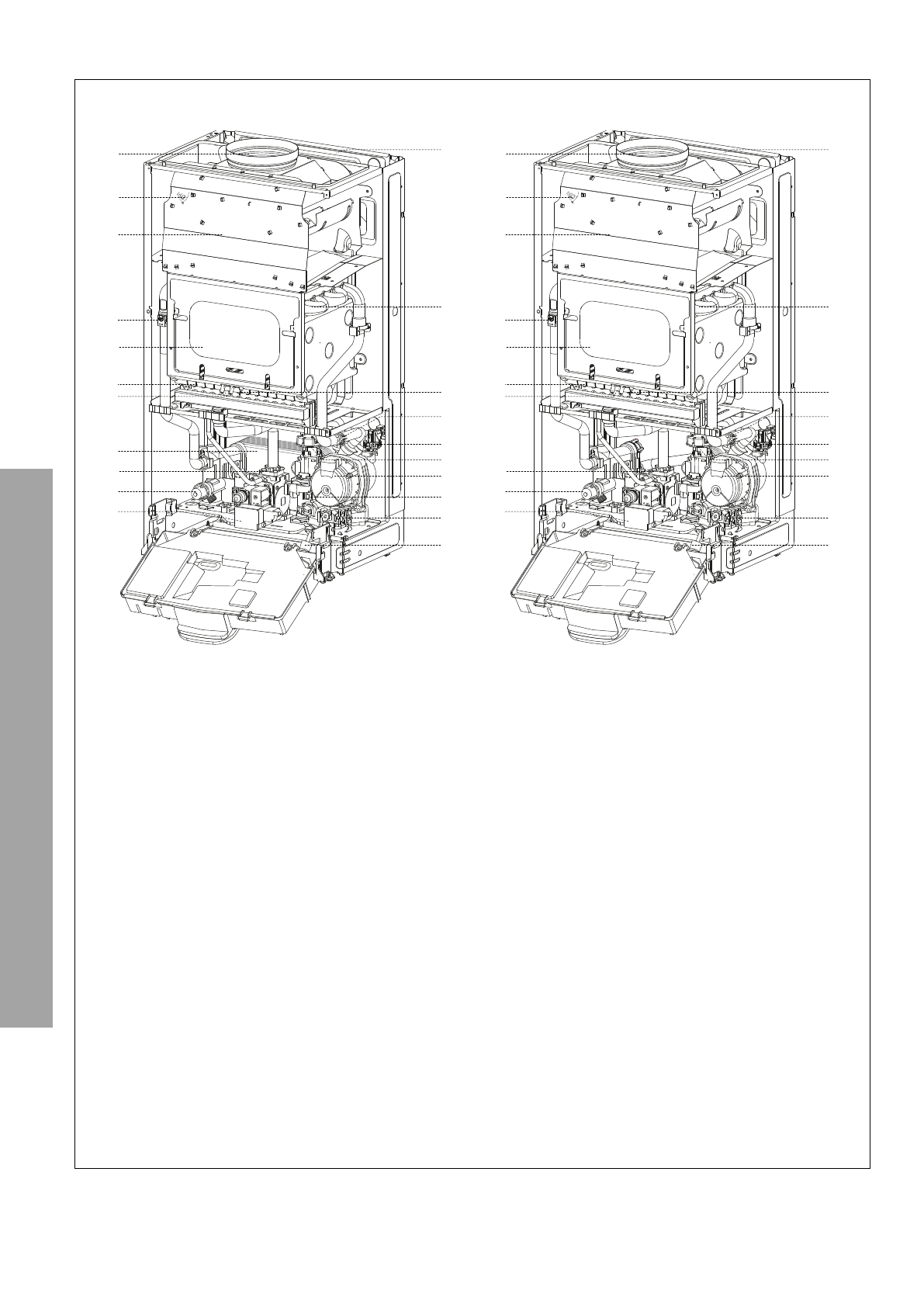

ОБЩИЙ ВИД
PIGMA ULTRA
PIGMA ULTRA SYSTEM
1
2
3
4
5
6
7
9
8
10
11
21
20
19
16
17
18
15
14
13
12
1
2
3
4
5
6
7
9
10
11
21
20
19
16
17
18
15
13
12
Обозначение
1. Патрубок выхода продуктов сгорания
2. Термостат продуктов сгорания
3. Вытяжка продуктов сгорания
4. Датчик температуры на подаче в контур
отопления
5. Камера сгорания
6. Горелка
7. Электроды розжига
8. Вторичный теплообменник
9. Газовый клапан
10. Предохранительный клапан контура отопления
(3 бара)
11. Устройство розжига
12. Кран подпитки
13. Фильтр контура отопления
14. Датчик расхода в контуре гвс
15. Циркуляционный насос с воздухоотводчиком
16. Привод 3-х ходового клапана
17. Реле минимального давления
18. Датчик температуры на возврате из контура
отопления
19. Электрод контроля пламени
20. Первичный теплообменник
21. Расширительный бак
8
PIGMA UL
TR
A
Опис
ание к
от
ла
