ПАНЕЛЬ УПРАВЛЕНИЯ

Начальные процедуры

Безопасность и работоспособность котла обеспечиваются
только при условии его ввода в эксплуатацию специалистом,
имеющим квалификацию в соответствии с действующими
нормами и правилами.

Электропитание
−  Убедитесь, что напряжение и частота в сети электропитания

соответствуют указанным на заводской табличке котла;

−  Убедитесь, что котел надежно заземлен.

Заполнение контура отопления

Действуйте следующим образом:

-

Откройте воздушные клапаны радиаторов контура

отопления.

-  Поднимите колпачок автоматического воздухоотводчика

циркуляционного насоса.

-    Постепенно открывайте кран подпитки котла и перекрывайте

воздушные клапаны на радиаторах контура отопления, пока

не начнет выходить вода.

-  Когда давление по показаниям манометра достигнет 0,1 –

0,15 МПа (1 – 1,5 бар), перекройте кран подпитки котла.

Подача газа
Действуйте следующим образом:

-  Убедитесь, что тип газа в системе соответствует указанному

на заводской табличке котла.

-  Откройте окна и двери.

-  Убедитесь в отсутствии открытого огня и источников искр.

-  Проверьте газогорелочную часть котла на герметичность.

Для этого при перекрытом (выключенном) клапане подачи

газа перекройте и снова откройте основной газовый

вентиль. В течение 10 мин счетчик не должен регистрировать

расхода газа.

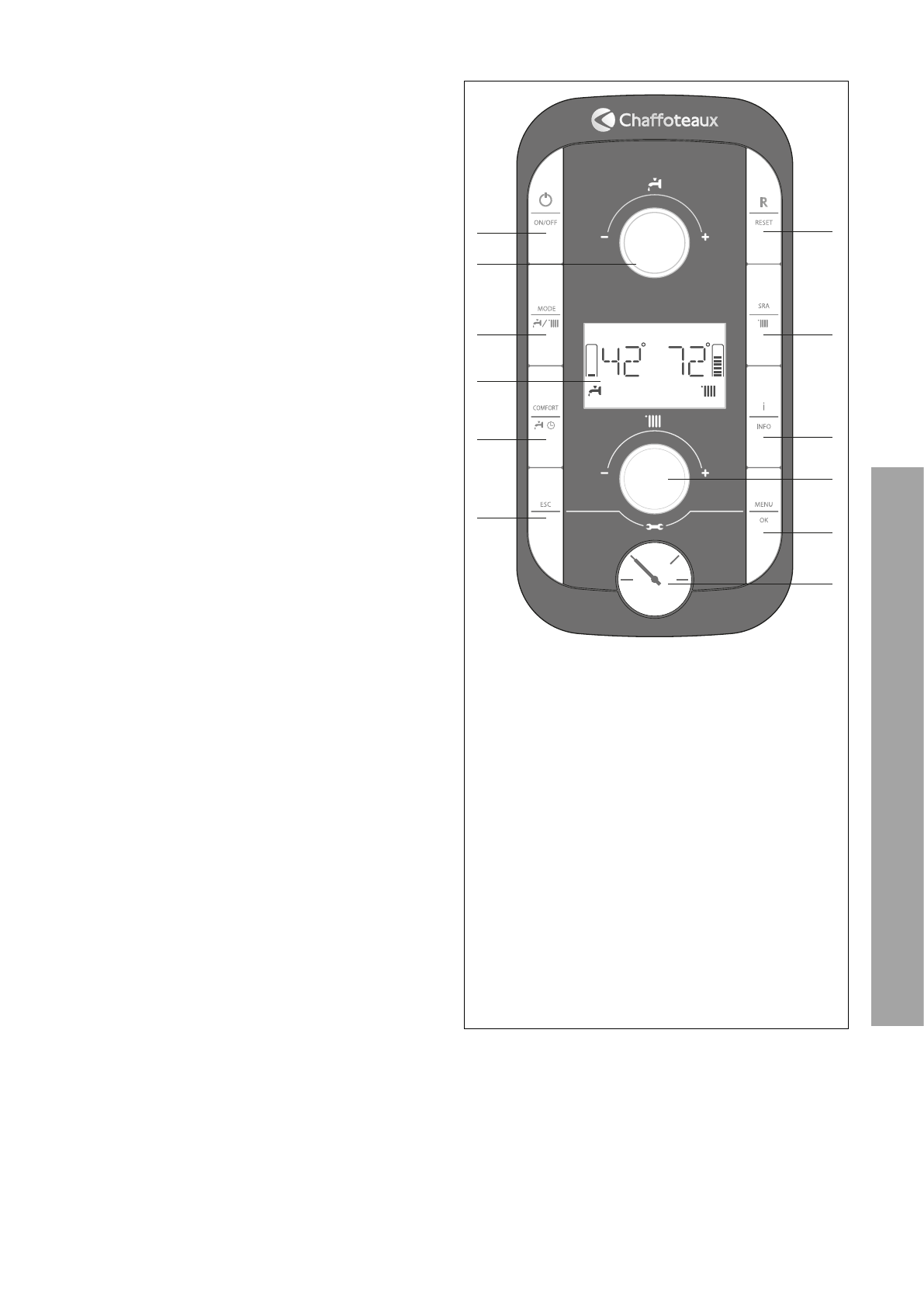

Обозначения:

1.   Кнопка ON/OFF (ВКЛ/ВЫКЛ)
2.   Ручка-регулятор для задания температуры в

контуре ГВС

3.  Кнопка MODE (выбор режима “летний / зимний”)
4. Дисплей
5.   Кнопка активации функции Comfort
6.  Кнопка ESC (отмена)
7.   Манометр
8.   Кнопка MENU/OK (меню/ввод – кнопка настройки

параметров и программирования)

9.   Ручка-регулятор для задания температуры в

контуре отопления – поворотный переключатель
для программирования котла и перемещения по
строкам меню.

10.  Кнопка SRA (автоматический режим)
11.  Кнопка INFO (информация)
12.  Кнопка RESET (сброс)

1

3

2

1

2

3

4

5

6

7

8

9

10

11

12

1

15
