Подключение к электрической сети

Питание 230 В + земляное соединение

Соединение осуществляется при помощи кабеля 2 P + T,

предоставленного вместе с котлом, который соединяется с

главной платой внутри панели управления.

 ОСТОРОЖНО!

Перед производством работ на
котле отключите его электропитание
внешним двухполюсным выключателем
(установите в положение «OFF» (ВЫКЛ)).

  Для получения более подробных

сведений по имеющимся принадлежностям

см. наши специальные каталоги

соответствующих устройств.

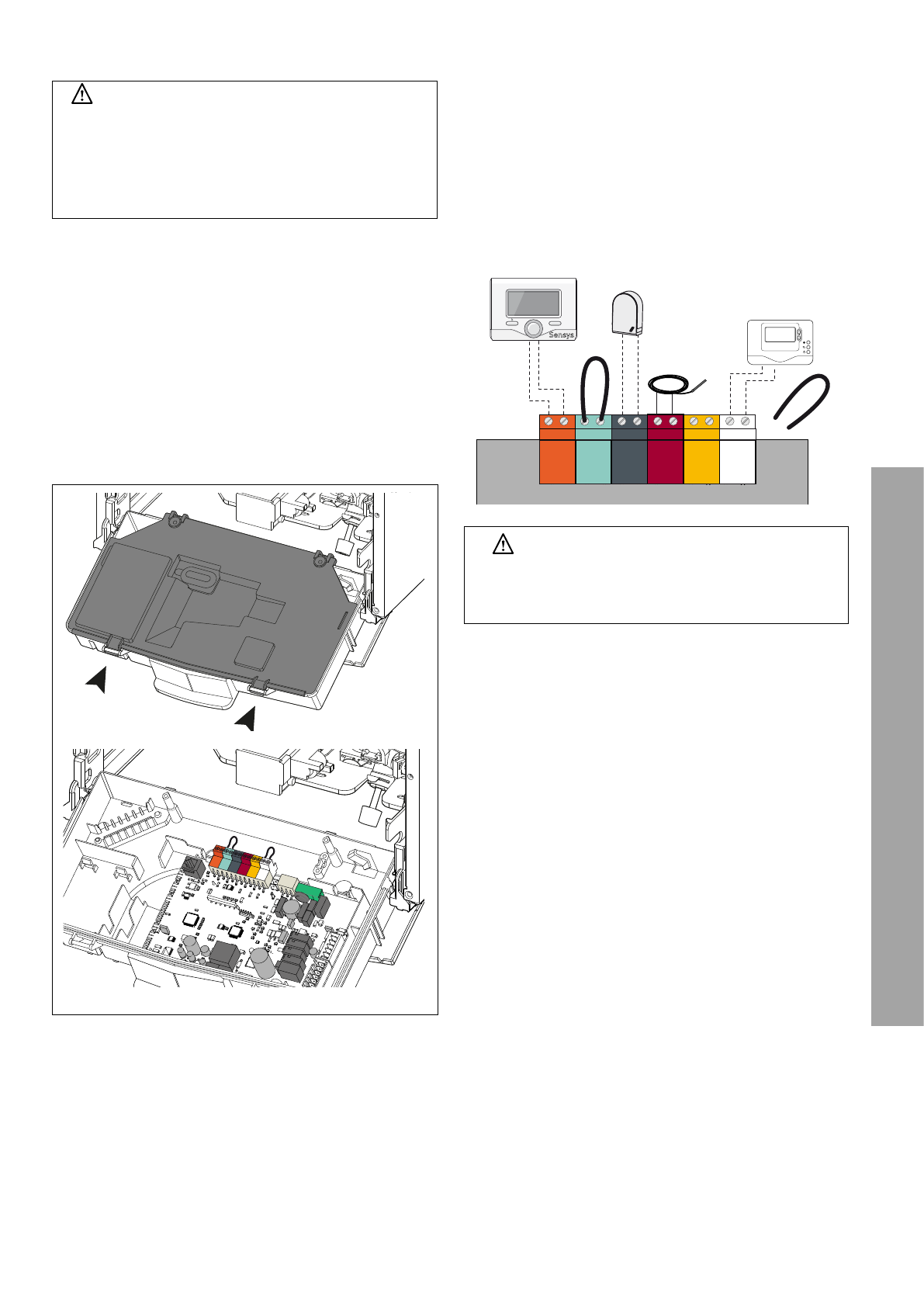

Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
BUS -  Подключение приборов терморегуляции
             (плавного регулирования)
 TA2 - Комнатный термостат зоны отопления 2
SE - Наружный датчик температуры
TANK - Датчик NTC бойлера - PIGMA ULTRA SYSTEM
SOL -  Датчик температуры солнечного коллектора
TA1 -  Комнатный термостат зоны отопления 1

Подключение комнатного термостата

− Освободите с помощью отвертки фиксатор провода и

подключите провода термостата по одному.

−  Снимите с клемм перемычку и подключите провода, как

показано на рисунке.

− Убедитесь, что провода подключены надежно и не

натягиваются при открытии и закрытии крышки панели
управления.

−  Закройте дверцу, установите на место панель управления и

декоративную панель.

Подключение дополнительных устройств

Подключение дополнительных устройств осуществляется в
следующем порядке:
-  отключите электропитание котла;
-   Снимите переднюю панель
-   Поверните панель управления, потянув ее вперед
-  Освободите два зажима, чтобы иметь доступ к клеммам

внешних подключений и основной плате.

BUS

T B

TA2

SE

TNK

SOL

TA1

BUS

T B

FLOOR

TA2

SE

TNK

SOL TA1

CN1

Датчик уличной
температуры

Комнатный термостат 1

OK

Sensys

Блок дистанционного
управления

1

2

3

4

5

6

7

Датчик NTC бойлера(*)

(*) = CLAS S SYSTEM

(*) PIGMA ULTRA SYSTEM
