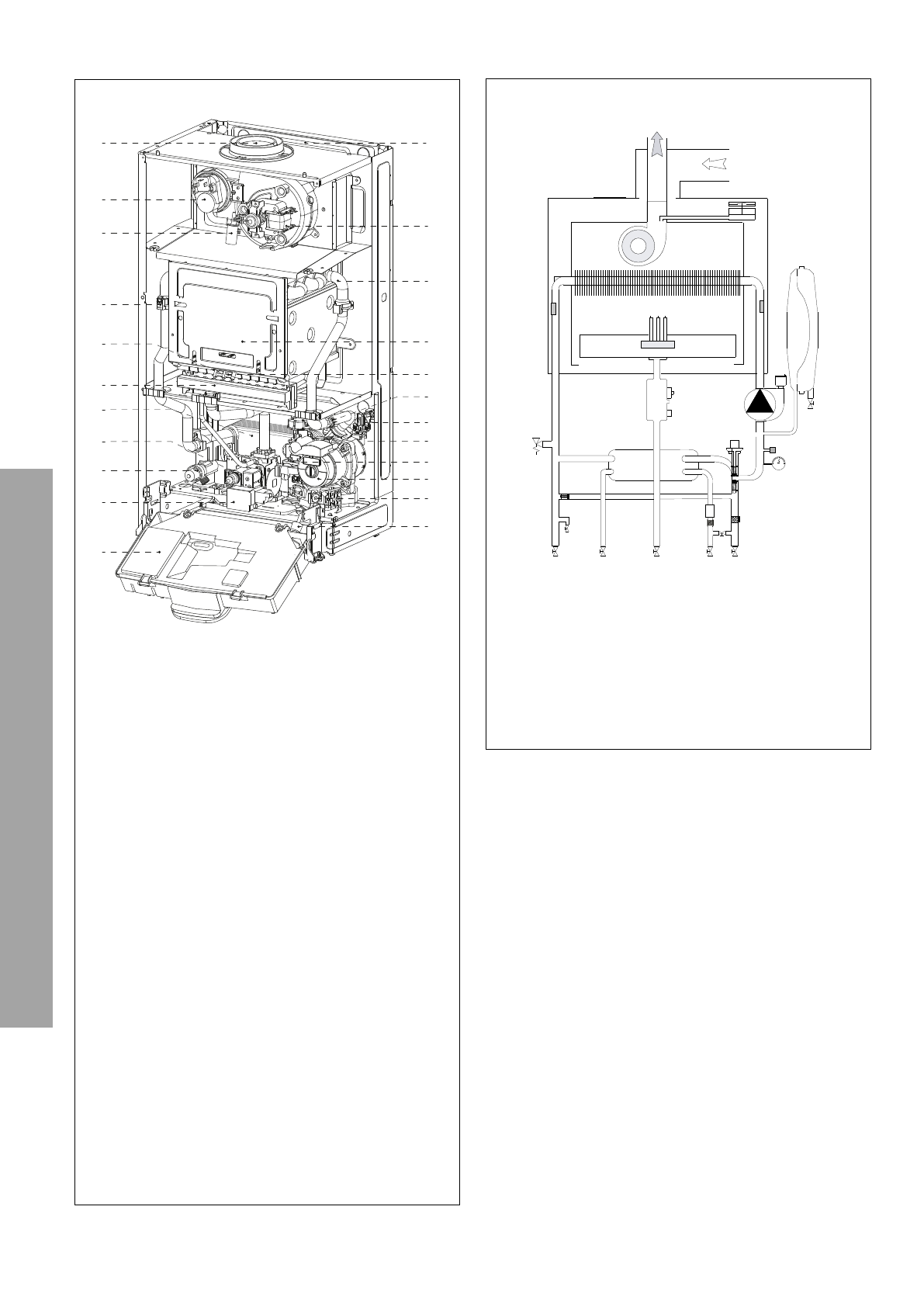

ОБЩИЙ ВИД

ГИДРАВЛИЧЕСКАЯ СХЕМА

Обозначение
1.    Патрубок выхода продуктов сгорания
2. Пневмореле
3. Конденсатосборник
4.  Датчик температуры на подаче в контур

отопления

5.  Электроды розжига
6. Горелка
7.  Теплообменник ГВС
8.  Газовый клапан
9.  Предохранительный клапан контура отопления

(3 бара)

10.  Устройство розжига
11.  Панель управления
12.  Кран подпитки
13.  Фильтр контура отопления
14.  Циркуляционный насос с воздухоотводчиком
15.  Датчик протока в контуре  ГВС
16.  Привод 3-х ходового клапана
17.  Реле мин. Давления
18 .  Датчик температуры на возврате из контура

отопления

19.  Электрод контроля пламени
20.  Камера сгорания
21.  Первичный теплообменник
22. Вентилятор
23.  Расширительный бак

1

2

3

4

5

6
7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

A.  Патрубок подачи в контур отопления
B.  Патрубок подачи в контур ГВС
C.  Подвод газа
D.  Подвод холодной воды
E.  Возврат из контура отопления

A

C

R

D

E

A

B

C

D E

8

ALIXIA UL

TR

A

Опис

ание к

от

ла
