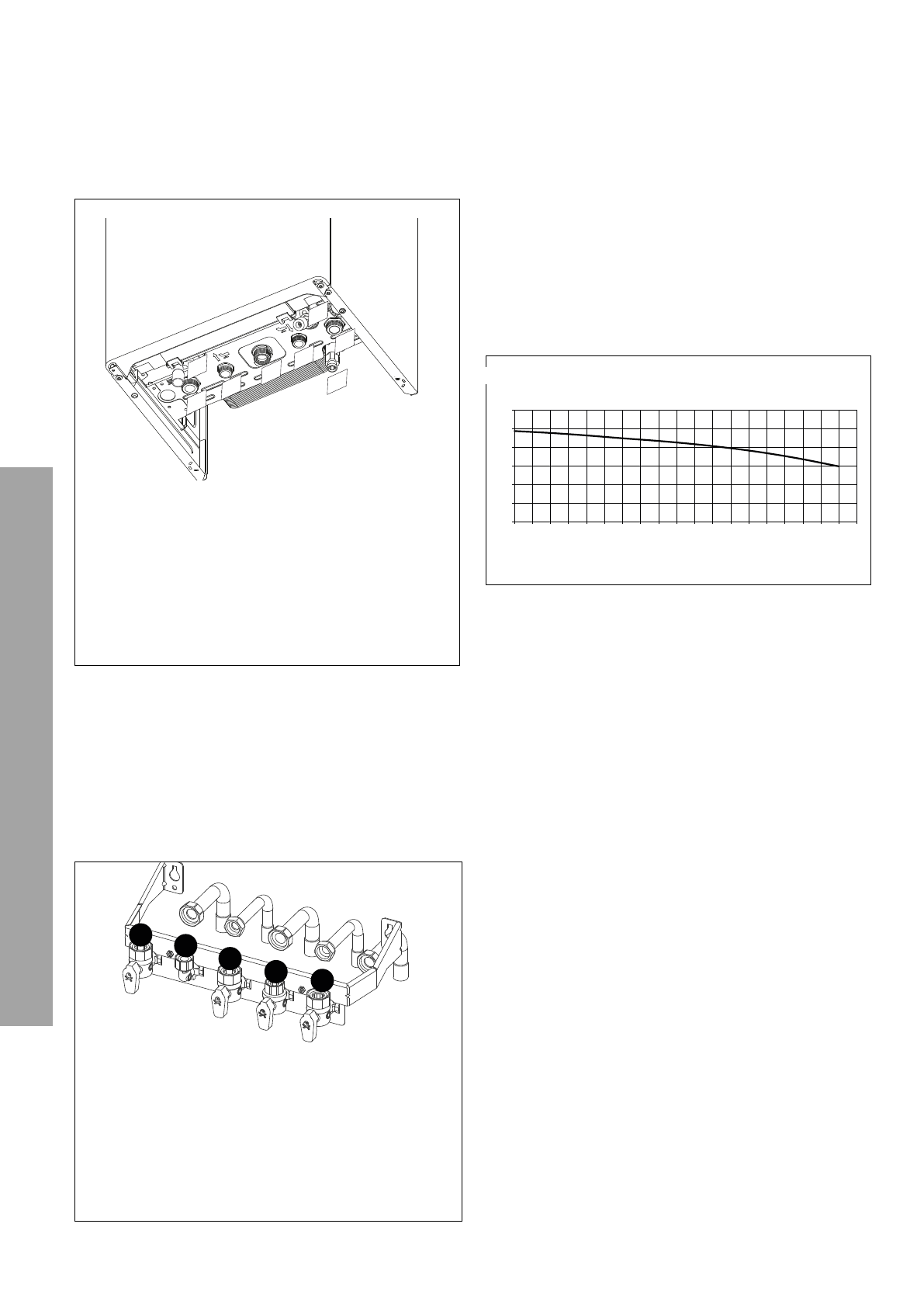

Гидравлическое/газовое соединение

У наших дилеров имеются различные виды Комплектов,
соответствующих разным требованиям установки:
- Первый монтаж
- Замена старого котла Chaffoteaux
- Замена котлов других марок
Подробности смотрите в каталоге фурнитуры CHAUFFOTEAUX.

A.  Патрубок подачи в контур отопления
B.  Патрубок подачи в контур ГВС
C.  Подвод газа
D.  Подвод холодной воды
E.  Возврат из контура отопления
F.  Трубка слива предохранительного клапана
G.  Кран подпитки
H.  Сливной кран

Монтаж гидравлического комплекта (доп. опция)

Для установки гидравлического комплекта подключения с
кронштейном необходимо использовать бумажный шаблон и
подводные трубы воды/газа, входящие в комплект.
Закрепите гидравлический комплект на стене и отрегулируйте,
если необходимо, два кронштейна и боковые стенки двумя
винтами. Подсоедините переходники гидравлического
комплекта к котлу и перейдите к заполнению системы
теплоносителем, контролируя уплотнение водного и газового
контура.

Промывка контура отопления

Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению
срока его службы. Перед демонтажом старого котла
обязательно обеспечьте тщательную промывку системы от
загрязнений, способных оказать вредное воздействие на
котел. Обязательно убедитесь, что объем расширительного
бака соответствует объему воды в контуре отопления.

Для расчета размеров трубопроводов и нагревательных
приборов контура отопления остаточное давление следует
рассчитывать как функцию от требуемого расхода воды,
принимая во внимание характеристику циркуляционного
насоса.

Остаточное давление при ΔT 20 °C

напор (М)

расход (л/час)

30

31

32

33

34

B

C

D

E

F

G

H

A

Состав гидравлического комплекта

30.  Кран подачи отопления
31.  Переходник выхода горячей воды
32.  Кран газа
33.  Кран входа холодной воды
34.  Кран возврат оборудования в исходное положение

0

1

2

3

4

5

6

0  100  200  300  400  500  600  700  800  900

[mCE]

[l\h]
