Монтаж

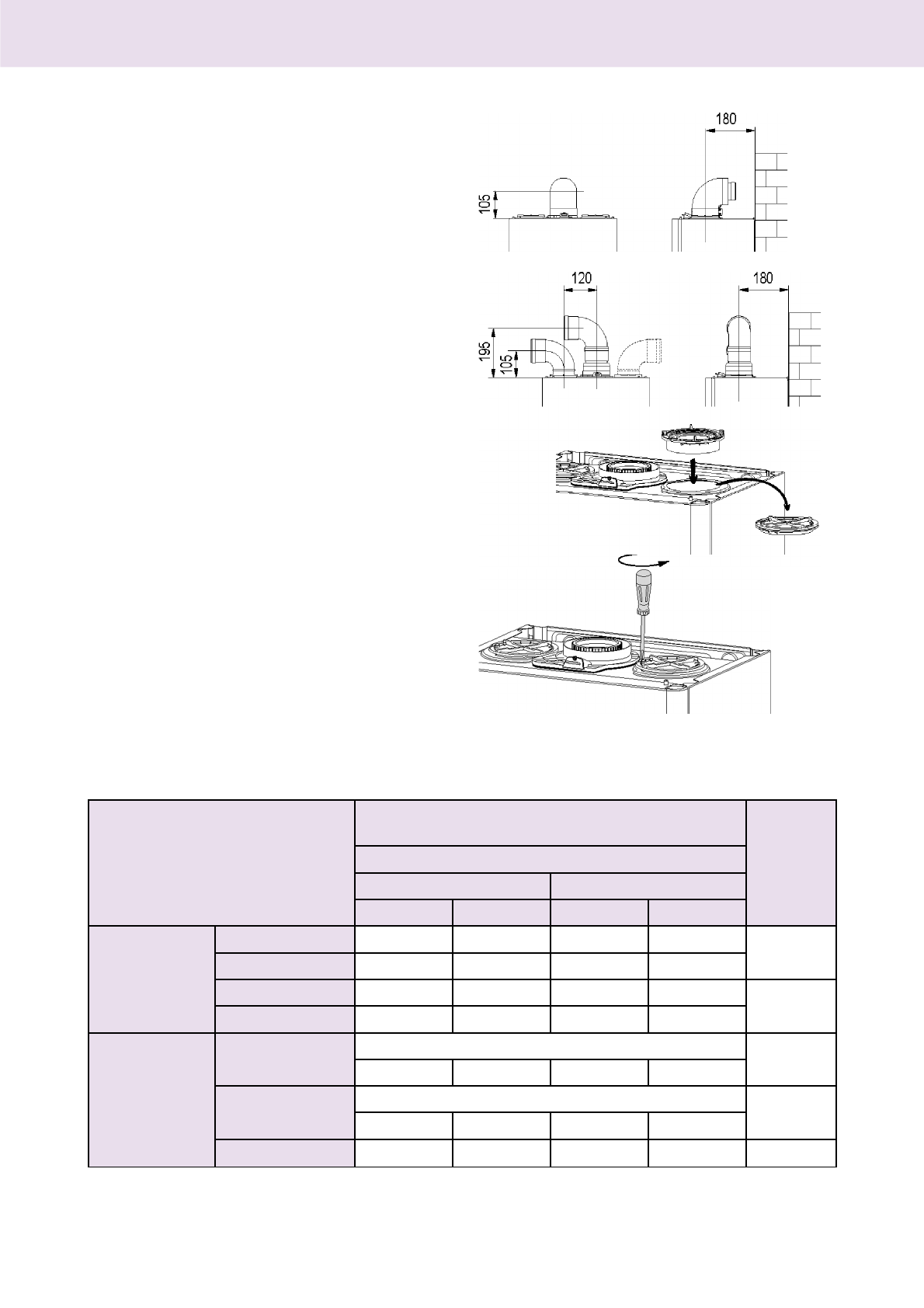

Присоединение дымоходов и
воздуховодов
Котел может быть установлен только, если
он оборудован устройствами для забора
свежего воздуха и удаления дымовых га-
зов. Комплекты соответствующих принад-
лежностей, предназначенных для реализа-
ции самых разнообразных конструктивных
решений, поставляются отдельно. Для
получения дополнительных сведений см.
Руководство по монтажу дополнительного
оборудования, а также инструкции, постав-
ляемые в комплекте.
Котел может присоединяться к
коаксиальным дымоходам и раздельным
трубопроводам дымо- и воздуховодов.
Горизонтальные участки трубопроводов
должны иметь уклон не менее 3%, чтобы
избежать скапливания конденсата.
В случае раздельных трубопроводов для
воздуха и дымовых газов, используется
один из имеющихся воздухозаборов.
Отвинтив винт, снять заглушку. Установить
патрубок воздухозабора и закрепить его
винтом в комплекте.
Коаксиальный дымоход
Раздельные трубопроводы
Таблица. Определение протяженности трубопроводов воздуховодов и
дымоходов
Тип дымоудаления
Максимальная длина воздуховодов и
дымоходов (м)
Диаметр
трубы
(мм)
ALIXIA 24 FF
диафрагма Ф 44
без диафрагмы
MIN
MAX
MIN
MAX
коаксиаль-
ный
дымоход
C12 C32 C42
0,5
0,75
0,75
4
∅
60/100
B32
0,5
0,75
0,75
4
C12 C32 C42
0,5
3
3
11
∅
80/125
B32
0,5
3
3
11
раздельные
трубо-
проводы
C12 C32 C42
S1 = S2
∅
80/80
0,5/0,5
15/15
15/15
26/26
C52 C82
1 + S2
∅
80/80
1/0,5
1/34
1/34
1/53
B22
1
35
35
54
∅
80
S1 = Аспирация воздуха, S2 = Дымоудаление
