3

Монтаж

Logano S111-2 – 6 720 802 329 (2012/02)

18

3.12 Демонтаж откидной решётки и

укладка шамотных кирпичей

B

Уложите шамотные кирпичи в котёл как
показано на рисунке.

Вертикальную решётку и шамотные кирпичи
можно вынимать для лучшей чистки котла.

Типы 12, 16

Средние и боковые кирпичи могут отвалиться при
транспортировке, поэтому они поставляются в
зольном ящике.

B

Поднимите вертикальную решётку вверх из
опоры и выньте её из котла через загрузочную
заслонку или через зольную дверцу.

B

Шамотные кирпичи расположите так, чтобы
средний кирпич на стороне охлаждающего
ребра находился на опоре, а на другой стороне
лежал на переднем охлаждающем ребре.

B

Установите шамотный кирпич в топочную
камеру. Опора служит для перемещения
среднего шамотного кирпича при чистке канала
вторичного воздуха. После монтажа шамотный
кирпич должен находиться у бокового упора.

B

Установите вертикальную решётку в опору.

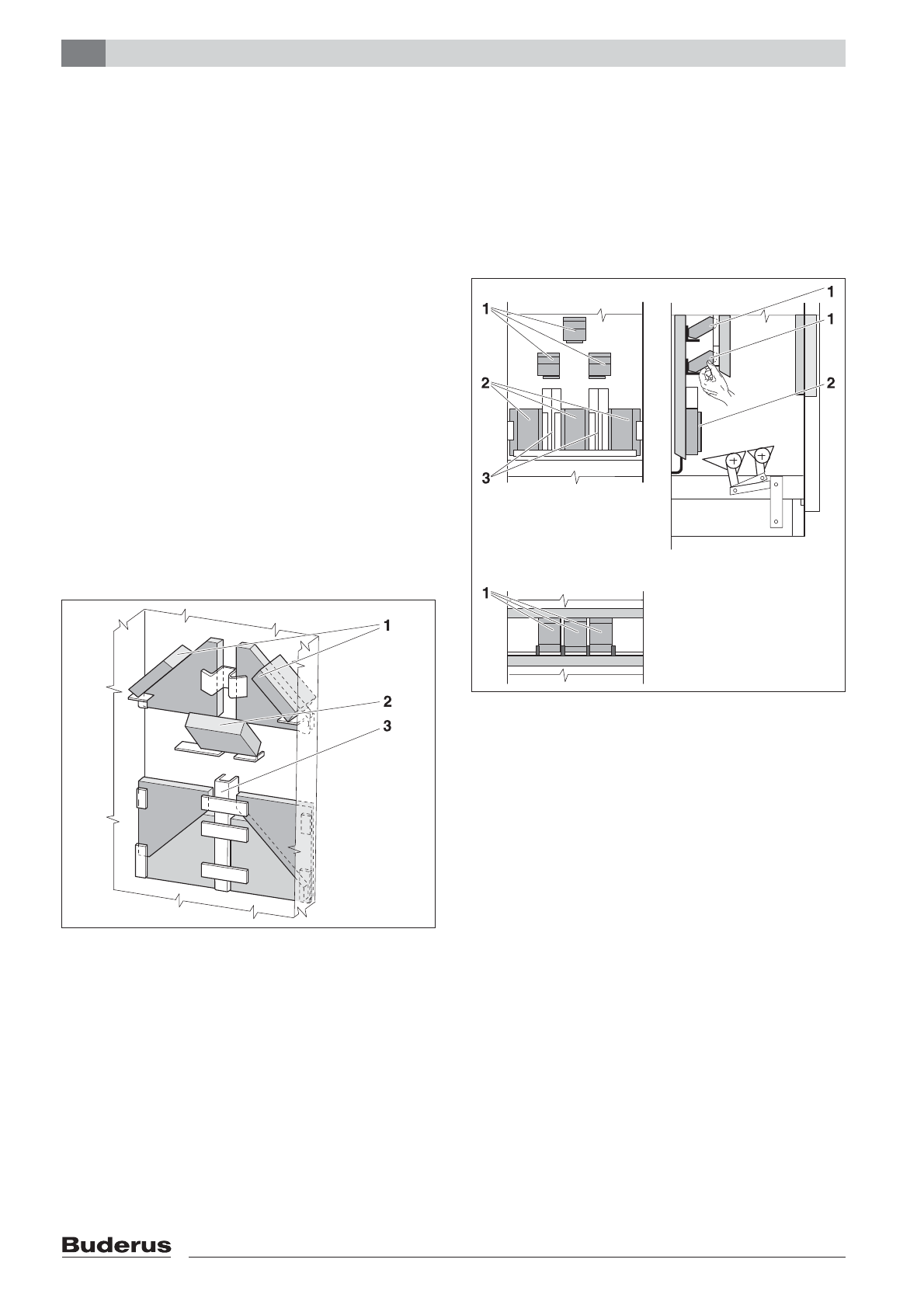

Рис. 13 Укладка шамотных кирпичей для типов

12, 16

1

Шамотные кирпичи

2

Средний шамотный кирпич

3

Канал вторичного воздуха

Типы 20, 24

B

Поднимите вертикальную решётку вверх из
опоры и выньте её из котла через загрузочную
заслонку или через зольную дверцу.

B

Уложите средние кирпичи на опоры в топочной
камере.

B

Установите верхние шамотные кирпичи.

B

Установите вертикальную решётку в опору.

Рис. 14 Укладка шамотных кирпичей у типов

20, 24 (вид спереди, сбоку и сверху)

1

Верхние шамотные кирпичи

2

Средние шамотные кирпичи

3

Канал вторичного воздуха
