6
Монтаж
Logano G221 – 6 720 801 320 (2011/12)
24
6.1.3
Подсоединение отвода дымовых газов

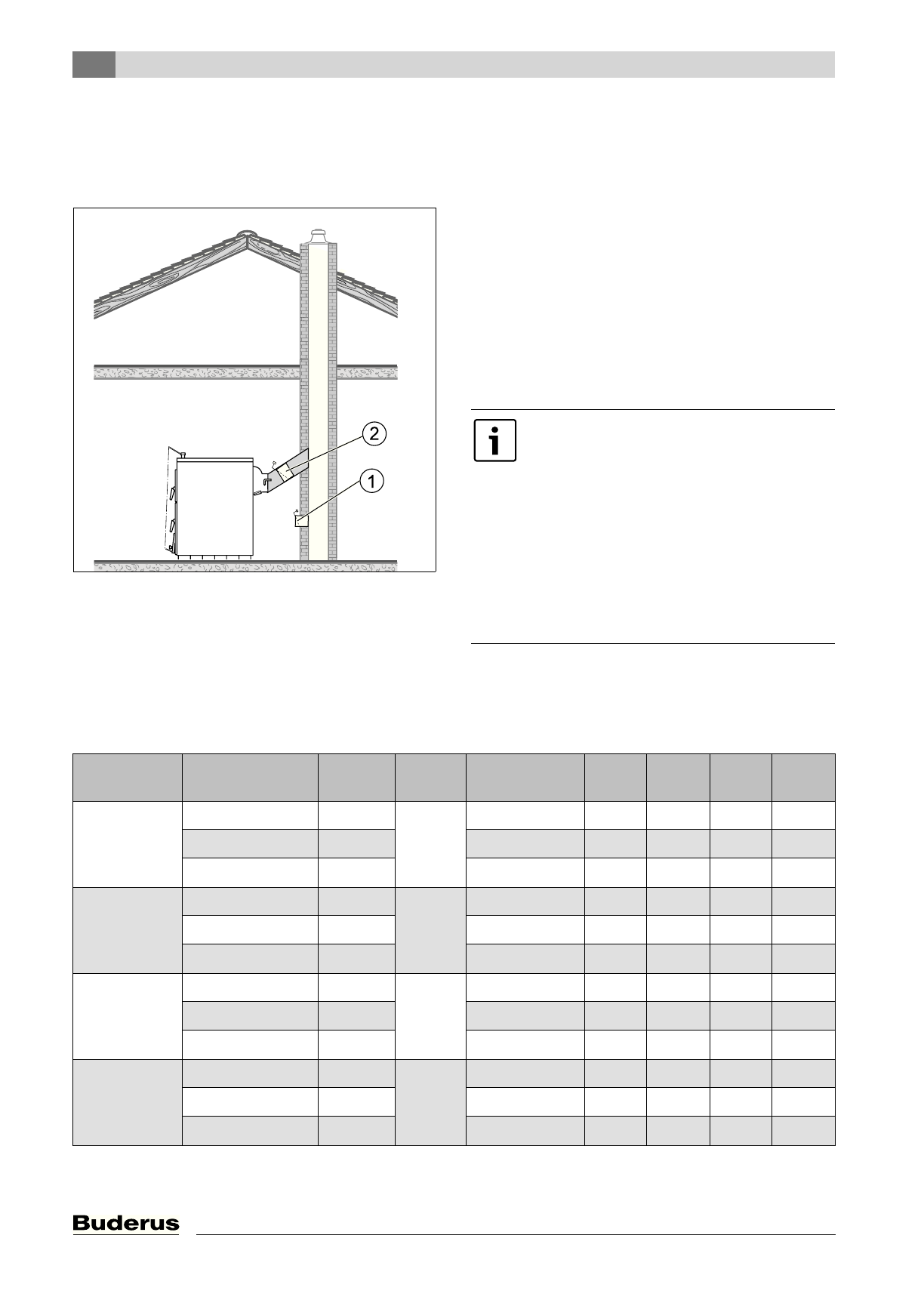

На рис. 21 показано правильное подключение
котла к дымовой трубе с регулятором подачи
дополнительного воздуха.
Рис. 21 Расположение ограничителя тяги /
регулятора подачи дополнительного
воздуха
1
Оптимальное расположение: регулятор подачи
дополнительного воздуха (ограничитель тяги) в
стенке дымовой трубы
2
Альтернативное расположение: регулятор подачи
дополнительного воздуха в соединительном
участке отвода дымовых газов
При подключении к отводу дымовых газов
выполните следующее:
B
Смонтируйте соединительный участок дымовой
трубы с люком для чистки.
B
Закрепите соединительную трубу на котле.
B
Проложите соединительный участок
кратчайшим путём с подъёмом 30° к дымовой
трубе. Старайтесь избегать повороты, прежде
всего с углом 90°.
B
Надёжно закрепите и при необходимости
подоприте соединительный участок.
B
Для отвода дымовых газов используйте детали
только из негорючих материалов.
Данные в таб. 11 являются только
ориентировочными значениями. Тяга
зависит от диаметра, высоты,
шероховатости поверхности дымовой
трубы и от разницы температур между
сжигаемым топливом и наружным
воздухом. Мы рекомендуем применять
теплоизолированные дымовые трубы.
B
Поручите выполнение точного
расчёта дымовой трубы
специалистам по отопительной
технике или по дымовым трубам.
Типоразмер
котла
Топливо
Мощ-
ность
Напор/
тяга
Потребность
в воздухе
Ø
160
Ø
180
Ø
200
Ø
250
20
Дрова
16 кВт
20 Па
36,1 м
3
/ч
7 м
7 м
7 м
Каменный уголь
18 кВт
46,3 м
3
/ч
8 м
7 м
7 м
Кокс
20 кВт
48,0 м
3
/ч
8 м
7 м
7 м
25
Дрова
23 кВт
22 Па
48,1 м
3
/ч
7 м
7 м
7 м
6 м
Каменный уголь
27 кВт
64,2 м
3
/ч
8 м
8 м
7 м
7 м
Кокс
25 кВт
62,3 м
3
/ч
8 м
8 м
7 м
7 м
34
Дрова
27 кВт
23 Па
57,7 м
3
/ч
8 м
7 м
7 м
7 м
Каменный уголь
30 кВт
72,8 м
3
/ч
9 м
8 м
8 м
7 м
Кокс
32 кВт
76,6 м
3
/ч
10 м
9 м
8 м
8 м
40
Дрова
30 кВт
28 Па
67,3 м
3
/ч
9 м
8 м
8 м
7 м
Каменный уголь
35 кВт
83,2 м
3
/ч
10 м
9 м
8 м
8 м
Кокс
40 кВт
86,2 м
3
/ч
10 м
9 м
8 м
8 м
Таб. 11 Рекомендуемая минимальная высота дымовой трубы и потребность в воздухе в зависимости от
номинальной мощности
