2
Информация об оборудовании
Logano G221 – 6 720 801 320 (2011/12)
9
2.9
Комплект поставки
При получении котла учтите следующее:
B
При получении груза проверьте целостность
упаковки.
B
Проверьте комплектность поставки.
B
При утилизации упаковки соблюдайте
экологические нормы.

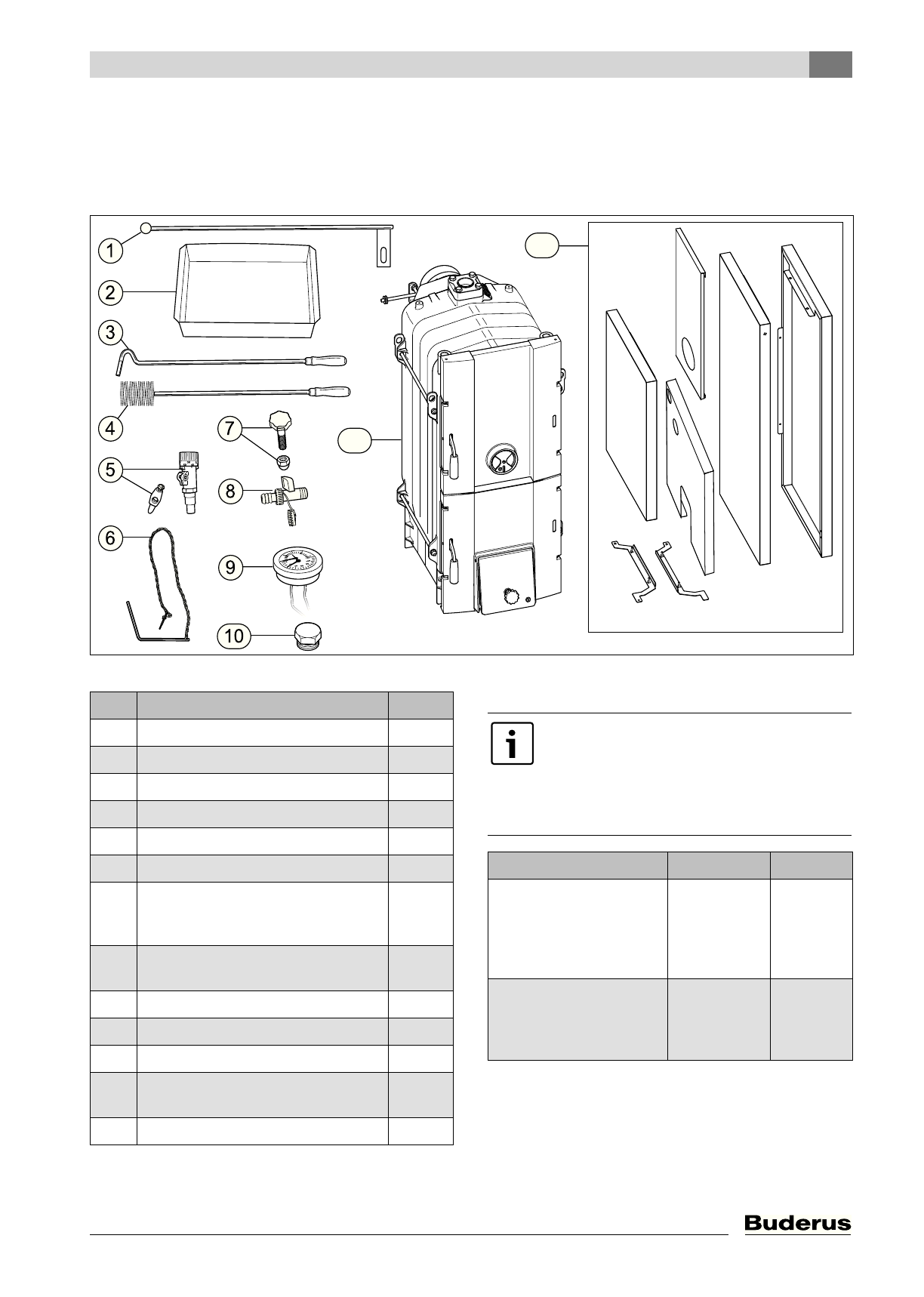

Рис. 3
Комплект поставки
2.10 Дополнительное оборудование
11
12
6 720 643 469-03.2T
Поз. Узел
Шт.
1
Рычаг дымовой заслонки
1
2
Зольный ящик
1
3
Шуровка
1
4
Щётка для чистки
1
5
Регулятор горения с конусом
1
6
Цепь для регулятора горения
1
7
Регулировочный винт и
колпачковая гайка для
воздушной заслонки
1
8
Кран для заполнения и слива с
резьбой G 1/2"
1
9
Термоманометр
1
10
Заглушка 3/4"
1
11
Котловой блок
1
12
Облицовка котла с
теплоизоляцией
1
Техническая документация
1
Таб. 3
Комплект поставки
Приведённое дополнительное
оборудование является необходимым
компонентом для работы котла при
отсутствии других способов защиты от
перегрева котла. Эти изделия не
входят в комплект поставки.
Узел
Количество Упаковка
Предохранительный
теплообменник
необходимой мощности,
соответствующей
типоразмеру котла
1
в коробке
Термическая защита
(температура
срабатывания
≤
95
°C
)
STS 20 (WATTS)
1
в коробке
Таб. 4
Их можно заказать дополнительно.
