Установка
отопительного
котла
6
17
Оставляем
за
собой
право
на
изменения
!
Инструкция
по
монтажу
и
техническому
обслуживанию
Logano G125WS •
Издание
06/2004
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
6.2
Переустановка
дверцы
горелки
на
левую
сторону
На
заводе
шарниры
дверцы
горелки
устанавли
-
ваются
с
правой
стороны
–
дверца
открывается
направо
.
В
зависимости
от
местных
условий
установки
котла
дверцу
горелки
можно
открывать
налево
,
для
этого
нужно
установить
шарниры
с
левой
стороны
.
Условие
:
кожух
и
дверца
горелки
должны
быть
демонтированы
(
Î
глава
5.1,
стр
. 14).
z
Вывернуть
болты
крепления
шарнирных
крюков
и снять
крюки
.
z
Закрепить
болтами
шарнирные
крюки
на
левой
стороне
отопительного
котла
.
z
Вывернуть
болты
крепления
шарнирных
петель
и снять
петли
.
z
Закрепить
болтами
шарнирные
петли
на
левой
стороне
дверцы
горелки
.
z
Навесить
дверцу
,
надев
петли
на
дверце
на
шарнирные
крюки
.
z
Закрепить
дверцу
горелки
двумя
болтами
.
Для
плотного
прилегания
дверцы
болты
нужно
затя
-
гивать
равномерно
(
с
усилием
примерно
10
Нм
).
z
Проложить
кабель
горелки
.

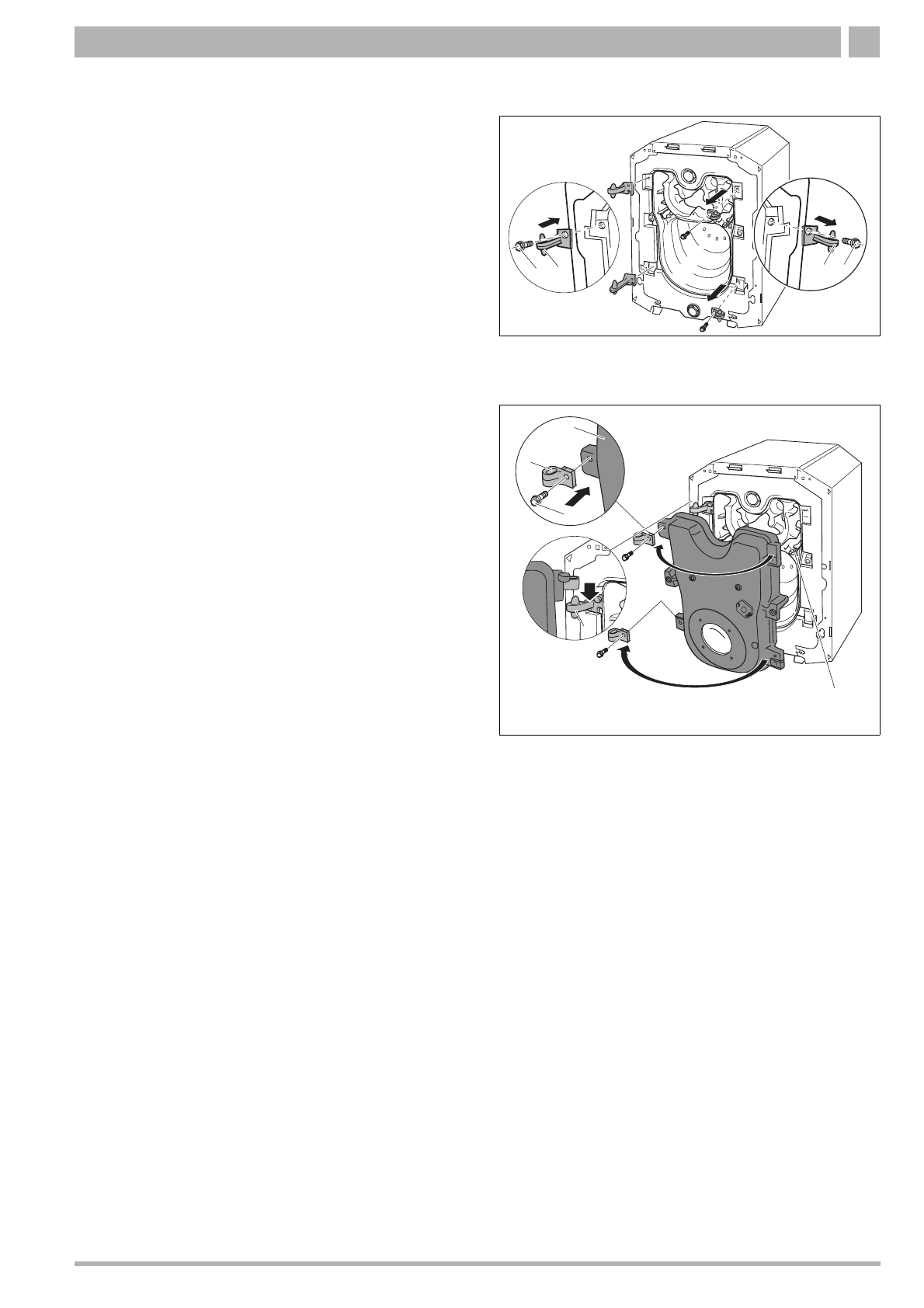

Рис
. 9
Переустановка
дверцы
горелки
(
детали
котла
)
1
болты
крепления
шарнирных
крюков
2
шарнирные
крюки
1
2
1 2
Рис
. 10
Переустановка
дверцы
горелки
(
детали
дверцы
)
1
болты
крепления
шарнирных
петель
2
шарнирные
петли
3
дверца
горелки
4
шарнирные
крюки
5
направляющие
пластины
дымовых
газов
1
2
3
4
5
